Защитный клапан в системе отопления

При планировании системы отопления и установки котла, необходимо особое внимание уделить безопасности ее эксплуатации. Возможны "внештатные ситуации", когда возникает перегревание приборов или накопление конденсата. Для избегания аварийных моментов в системе предусмотрена установка специальных компонентов безопасности, которые включают в себя защитный клапан, манометр и воздухоотводчик.

Цель установки

При работе котла на твердом топливе может повыситься давление вследствие перегрева воды. Если она закипает, происходит процесс образования пара или увеличение объема носителя тепла. Это может привести к повреждениям и протечкам в местах соединения с фитингами и переходниками, разрушению труб и взрыву бака. Чтобы не допустить этого на подающем водопроводе устанавливают защитный клапан.

В случае установки газового или электрического бытового котла в системе безопасности нет необходимости. Автоматическая система отключает работу газовой горелки или нагревательного элемента в момент достижения необходимой температуры.

Устройство и принцип действия

Корпус предохранительного клапана изготавливают из латуни путем горячей штамповки двух деталей. Основным рабочим элементом является пружина, оказывающая воздействие на мембрану, которая перекрывает движение нагревательной жидкости по трубопроводу. Регулировка производится при помощи пластмассовой ручки, которая прикреплена к металлической шайбе, установленной на штоке.

При достижении температуры свыше 90 градусов по Цельсию жидкость, увеличившаяся в объеме, подпирает мембрану и сжимает пружину. Таким образом, открывается дополнительное отверстие, через которое выходит избыточное количество воды и пара. После падения давления пружина ослабевает и мембрана опускается вниз.

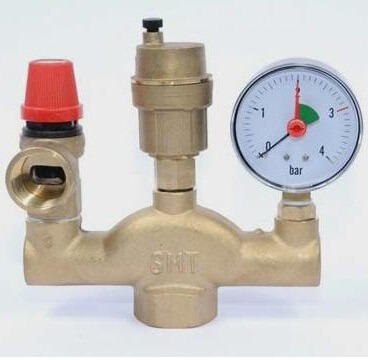

Защитный клапан для отопления

Виды защитных клапанов

Работа устройства с ручным управлением предусматривает присутствие человека для сброса давления. Приборы с механической термоголовкой срабатывают при воздействии расширенного объема жидкости на элемент. Предохранительный клапан с сервоприводом имеет дополнительный программируемый блок управления, который подключается к термоприводу. Все три типа механизмов направлены на контроль температуры нагревающейся жидкости в системе.

Рекомендации по выбору устройства

Поскольку не все отопительные системы в заводской сборке комплектуются специальной системой безопасности, часто приобретать ее приходится самостоятельно. Чтобы сделать правильный выбор, нужно точно знать физико-механические параметры установленного котла. Самым распространенным вариантом является система с заданным диапазоном параметров давления. Установка запорных кранов между котлом и предохранительным клапаном запрещена. Прибор монтируют на определенном расстоянии от насоса. Для защиты помещения котельной от брызг и струи воды, которые будут выходить при сбросе давления, на выпускное отверстие устанавливают трубу, которую выводят в канализацию.
