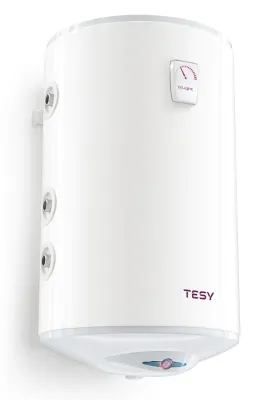

Водонагреватель, бойлер TESY BiLight 100 л (GCV9SL 1004420 B11 TSRCP)

Комбинированный водонагреватель TESY BiLight 100 л со змеевиком слева берёт тепло для горячей воды от отопительного котла, а при необходимости догревает её электричеством. Модель GCV9SL 1004420 вмещает 96 л, имеет змеевик повышенной мощности на 0,7 м² и ТЭН на 2 кВт — бойлер косвенного нагрева для системы, где контур котла подходит к баку с левой стороны.

Преимущества левостороннего BiLight 100

• Змеевик повышенной мощности — до 18,5 кВт тепла от котла на 96 л воды.
• Дополнительное отверстие с гильзой под термодатчик — котёл управляет нагревом по температуре в баке.
• Змеевик специальной формы — тепло ровно расходится на весь бак.
• Изоляция INSUTECH — плотный пенополиуретан и разорванный тепловой мост к кронштейну.
• Индикация BiLight — режим работы видно по цвету света.
• Эмаль Crystal Tech и магниевый анод — двойная защита стального бака от коррозии.
• Регулируемый термостат — управляет электрическим ТЭНом.

Два пути нагрева

В этом TESY воду греют двумя способами. Основной — змеевик, через который проходит теплоноситель от котла, солнечной системы или другой отопительной установки. Вспомогательный — электрический ТЭН на 2 кВт с автоматическим управлением: он включается, когда воду нужно догреть дополнительно, и подстраховывает в то время, когда систему змеевика ремонтируют. ТЭН и термостат стоят на фланце бака.

Змеевик 0,7 м² на 96 литров

Через змеевик с поверхностью теплообмена 0,7 м² вода от теплоносителя 80 °C прогревается с 15 до 60 °C за 18 минут. На графике 80–70 °C змеевик отдаёт 18,5 кВт и без остановки готовит 433 л в час воды, нагретой на 35 °C. Змеевик вмещает 3,2 л теплоносителя; его температура не должна превышать 80 °C, а рабочее давление змеевика — 0,6 МПа.

Патрубки слева и муфта TS

Вход и выход змеевика в этой версии SL выведены сбоку с левой стороны и имеют резьбу G ¾″. Для датчика на баке есть приваренная муфта ½″ с маркировкой «TS» и латунная гильза из комплекта, которую в неё вкручивают. Холодную и горячую воду подключают к патрубкам G ½″ с синим и красным кольцом.

Автоматика под вашу систему

Как именно управлять потоком теплоносителя через змеевик, решают под конкретную систему отопления ещё при её проектировании. Например, это может быть внешний термостат, который измеряет температуру воды в баке через датчик в гильзе TS и включает циркуляционный насос или открывает электромагнитный клапан. Так нагрев от котла идёт тогда, когда вода в бойлере остыла, и останавливается, когда бак прогрет. Электрический ТЭН при этом управляется собственным регулируемым термостатом на фланце.

Краны на входе и выходе змеевика

На входе и выходе змеевика стоит поставить запорные краны. Когда воду греет только ТЭН, нижний кран перекрывают, и теплоноситель не циркулирует через бак зря; а перед демонтажем бойлера закрывают оба. Со стороны водопровода бак рассчитан на давление до 6 атмосфер, а предохранительно-обратный клапан на 0,8 МПа из комплекта ставят обязательно. Магниевый анод проверяют не реже раза в два года.

Технологии TESY в корпусе 440 мм

TESY — болгарский производитель электрических водонагревателей, бойлеров косвенного нагрева и бытовых отопительных приборов, а BiLight объединяет несколько его технологий, в том числе собственную разработку INSUTECH. Изоляцию INSUTECH распределяют по баку точно и равномерно; пенополиуретан высокой плотности изготовлен без CFC и HCFC, а отдельное решение разрывает тепловой мост между баком и кронштейном, поэтому нагретая вода долго держит температуру, пока её не откроют. Бак сваривают плазмой при более низкой температуре, без дополнительных материалов и под компьютерным контролем, а покрывают эмалью Crystal Tech с повышенным содержанием титана. Корпус имеет диаметр 440 мм и глубину 467 мм, энергетический класс модели — C. Серия с таким змеевиком охватывает баки от 80 до 150 л для центрального отопления, газовых и пеллетных котлов и солнечных систем.
