Распределительный коллектор Meibes 3 контура

Коллектор для насосных групп на 3 контура Meibes 66301.2 — самая короткая балка серии до 70 кВт: полметра в ширину, две группы сверху и место ещё под одну снизу. Он нужен небольшой котельной, где котёл разводят на два-три контура с отдельными насосными группами.

Чем этот коллектор Meibes удобен в маленькой котельной

• Отдельные камеры для подачи и обратки — чёрная стандартная балка не соединяет подачу с обраткой внутри, каждый поток идёт своей камерой.

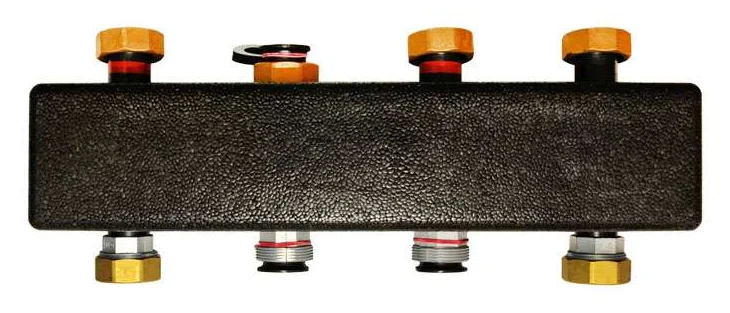

• Утепление EPP уже на месте — коллектор поставляется в изоляционном кожухе, отдельно его не обматывают.
• Две пары патрубков сверху и снизу — верхние под насосные группы, нижние можно задействовать дополнительно, поэтому на три контура хватает одной короткой балки.
• Под любую группу с межосевым 125 мм — коллектор универсально сочетается с насосными группами с таким межосевым.
• Комплект для сборки — нужные резьбовые соединения и соединительные детали входят в поставку.

Две группы над балкой и третья под ней

У этой модели по две пары отводов вверху и внизу. Над балкой встают две насосные группы, а из нижних пар одна идёт на связь с котлом, вторая остаётся свободной — на неё можно вывести третий контур. То есть стандартная схема на этом коллекторе — три независимые ветки отопления, и больше на него не ставят.

Отводы имеют внутреннюю цилиндрическую резьбу 1 1/2″, а основное подключение — наружную резьбу 1 1/2″ (DN40). Насосные группы Meibes под этот коллектор имеют нижний патрубок 1 1/2″ с плоским уплотнением и крепятся на отвод напрямую.

Полметра в ширину — самая короткая балка серии

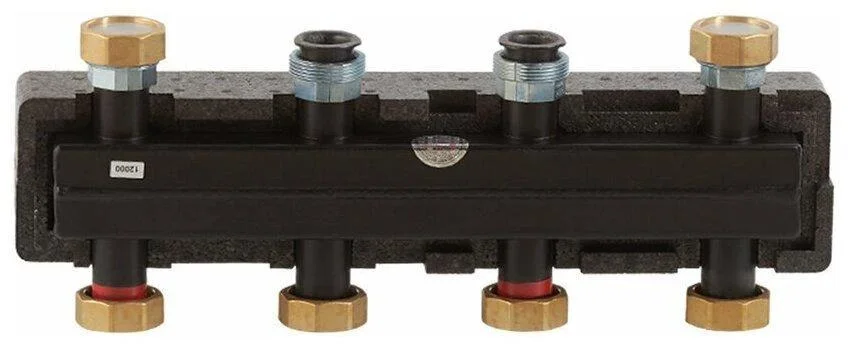

Этот распределительный коллектор занимает 500 мм по ширине при высоте 178 мм и глубине 135 мм. Ширина балок серии растёт с количеством пар отводов, так что модель на две пары — самая компактная в линейке.

Корпус стальной, лакированный. Допустимое давление — PN 6, максимальная температура теплоносителя — 110 °C.

Какую мощность выдерживает коллектор на 3 контура

Предел для этой модели такой же, как и для более длинных балок серии: 70 кВт при разнице температур 20 K, что соответствует расходу около 3 м³/ч. При таком расходе сопротивление коллектора на первичной стороне — всего 0,04 бар. Этот предел относится к балке в целом: все три контура вместе питаются в его рамках, а не каждый по отдельности. Он одинаков и для чёрного стандартного исполнения с разделёнными камерами, как у этой модели, и для оранжевого, где в перегородке между подачей и обраткой оставлен большой зазор и балка одновременно работает как гидравлическая развязка.

Группы Meibes на 3/4″, 1″ и 1 1/4″ — одного размера и вида

Для балок до 70 кВт Meibes выпускает насосные группы нескольких типоразмеров — от 3/4″ до 1 1/4″, — но все они имеют одинаковые габариты и внешний вид и монтируются по одной схеме быстрого монтажа с плоским уплотнением. Поэтому на коллектор Meibes на три контура можно поставить группы разного размера, и они встанут в один ряд без дополнительных деталей.
