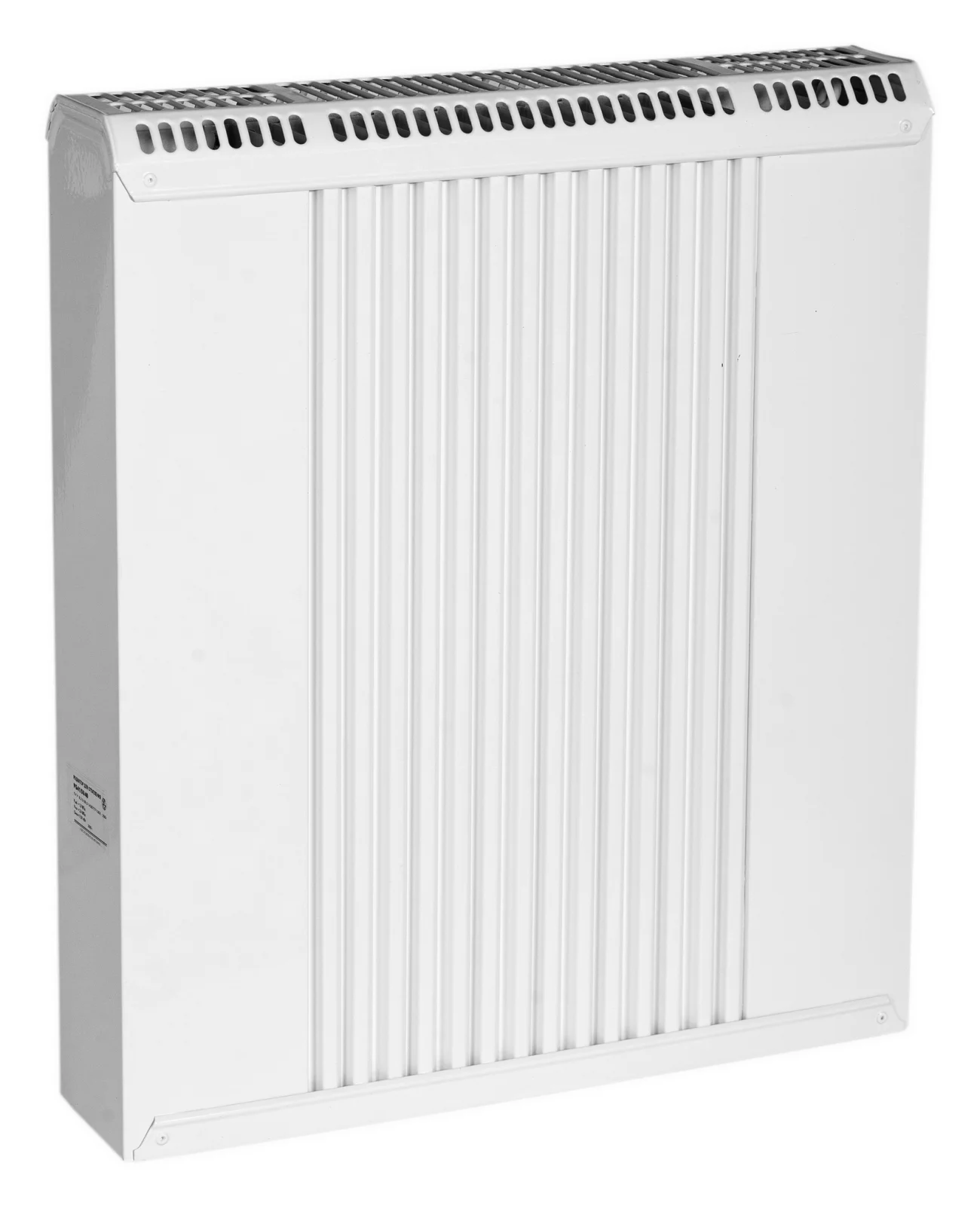

Медно-алюминиевый радиатор Термия РБ 50 L400 мм

Термия РБ 50/40 — короткий медно-алюминиевый радиатор высотой 50 см и длиной 40 см с боковым подключением на межосевом расстоянии 410 мм. На воде 90/70 °C он дает 424 Вт при массе всего 3,2 кг.

Что получает комната от этой Термии

• Основное тепло — конвекцией — естественная конвекция обеспечивает 90% теплового потока, а излучение — лишь 10%.
• 0,39 л воды в приборе — такой малый объем теплоносителя делает радиатор экономичным, а эффективная передача тепла к воздуху позволяет точно регулировать температуру.
• Минимальные потери на стену — особая форма алюминиевых ламелей сводит к минимуму тепло, которое уходило бы на поверхности за радиатором.
• Медь в контакте с теплоносителем — детали, которые соприкасаются с водой, сделаны из меди, элементы присоединения — из латуни, и оба материала стойки к коррозии.

424 Вт на горячей воде и 228 Вт на 65/55 °C

На графике 90/70 °C при 20 °C в комнате РБ 50 длиной 40 см отдает 424 Вт. На воде 75/65 °C ее мощность снижается до 341 Вт, а на 65/55 °C — до 228 Вт. Так что при мягком режиме котла от этой длины остается чуть больше половины тепла горячей воды.

Габарит 480 × 450 мм и патрубки на 410 мм

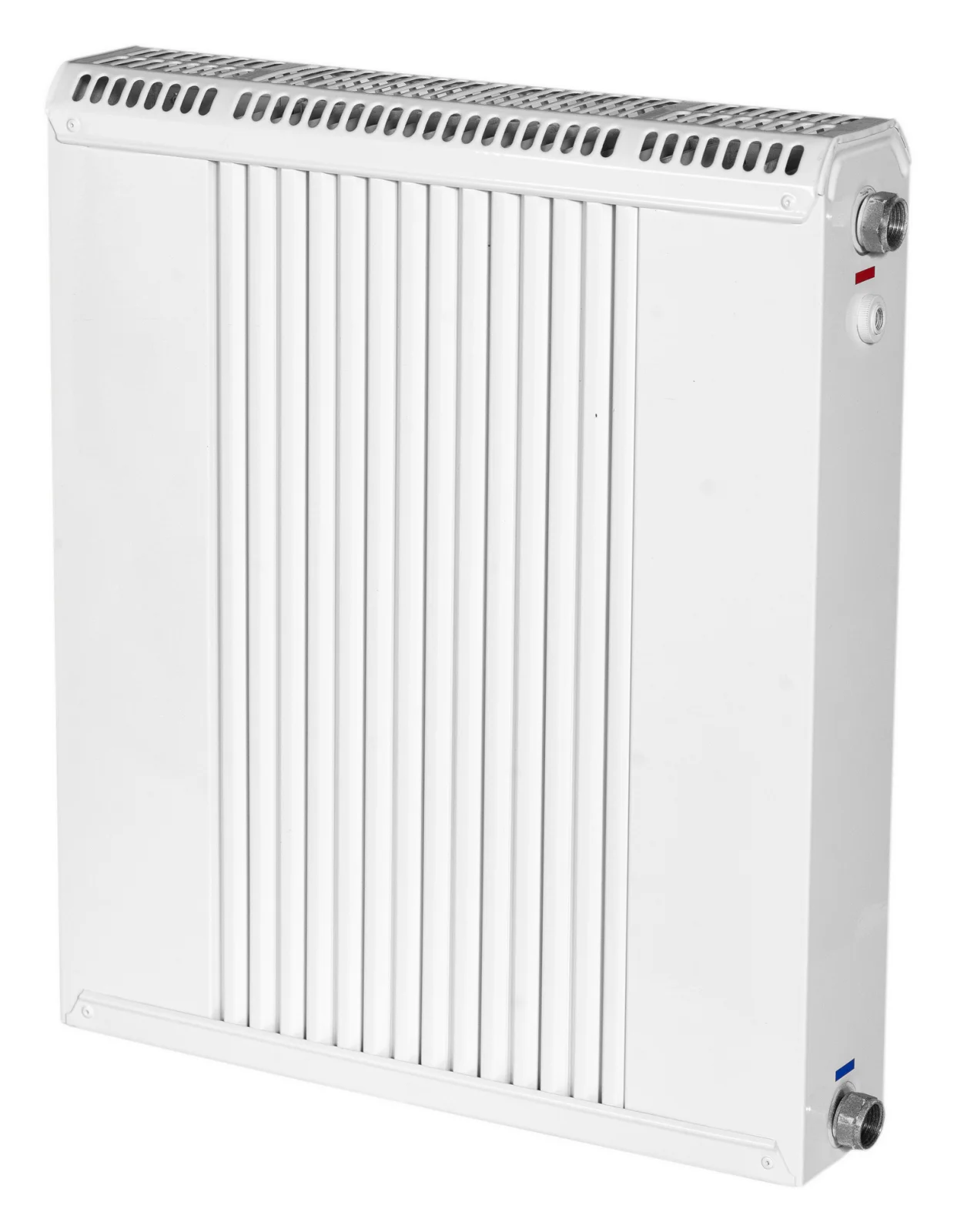

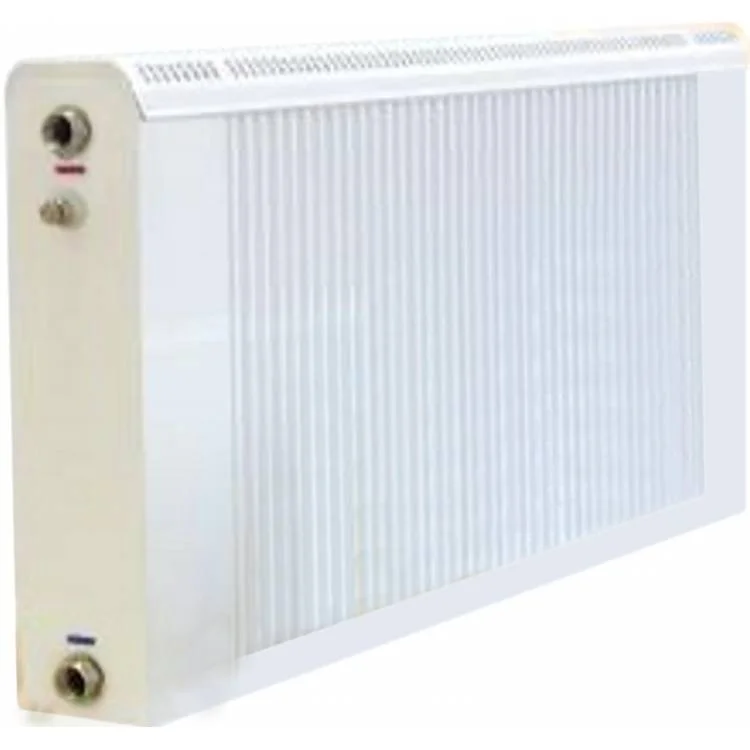

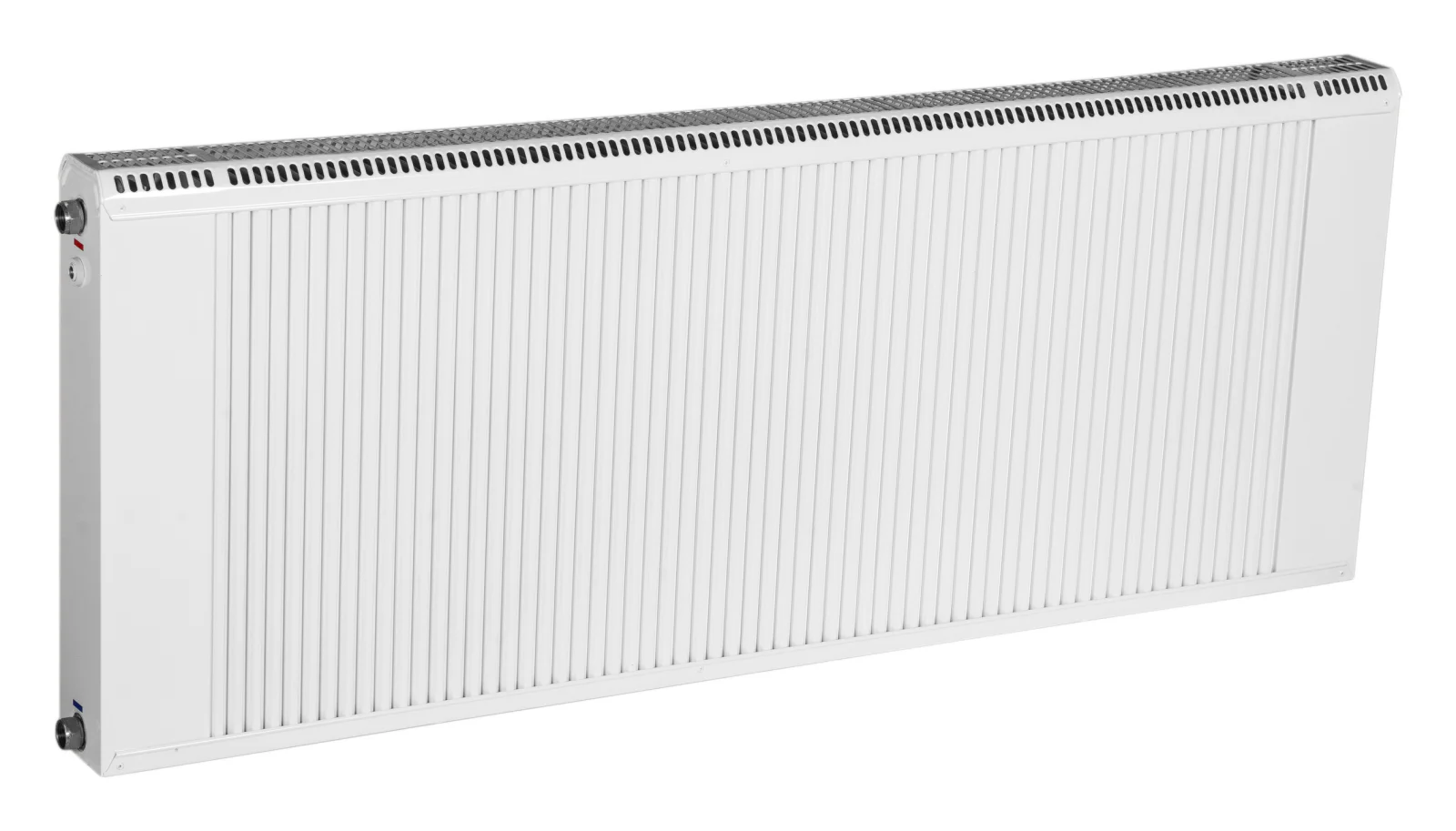

Номинально модель имеет 50 см в высоту, а с кронштейнами ее габарит составляет 480 мм в высоту, 450 мм в длину и 125 мм в глубину. Корпус при этом 9 см в глубину, а легкая конструкция вместе с малым объемом воды дает низкую тепловую инерцию, важную для автоматического регулирования. Оба патрубка вынесены на одну сторону на межцентровом расстоянии 410 мм и снабжены накидными гайками с внутренней трубной резьбой G1/2. Подачу подводят справа или слева — радиатор разворачивают под нужную сторону.

16 бар и два варианта разводки

Термоклапан в боковые радиаторы Термия не встроен, поэтому они рассчитаны на рабочее избыточное давление до 1,6 МПа. Эту модель можно подключать и в однотрубную, и в двухтрубную систему.

Медные трубы Cu-DHP и холодная диффузионная сварка

На ЧАО «Винницкий завод «Маяк»» теплообменник медно-алюминиевых радиаторов Термия собирают из медных труб Cu-DHP и алюминиевых пластин толщиной 0,8 мм. Пластины соединяют с трубами холодной диффузионной сваркой, которая дает плотный контакт. Цветные металлы обеспечивают прибору высокую теплоотдачу, прочность и долговечность. Сверху на радиаторе стоит перфорированная алюминиевая крышка, а наружные поверхности покрыты порошковой эмалью.
