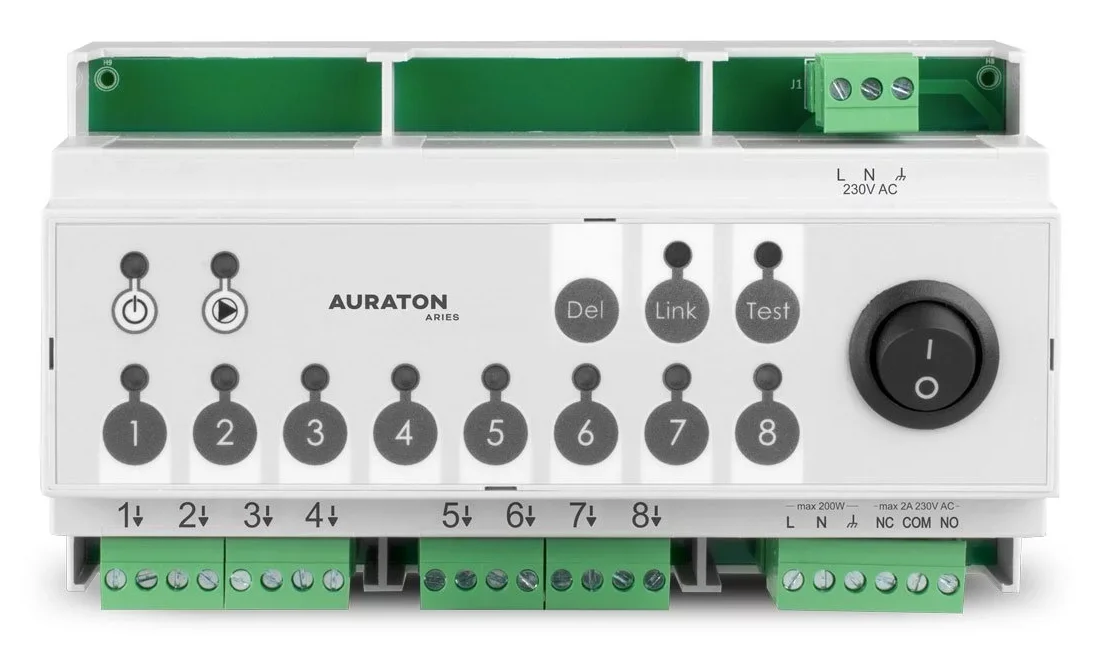

Беспроводной коммутационный блок для теплого пола Auraton Aries

Беспроводная планка Auraton Aries — коммутационный блок для тёплого пола на 8 зон, который получает команды от комнатных регуляторов по радио, так что от комнат до коллектора не нужно тянуть ни одного кабеля. Каждая зона управляет своими термоэлектрическими приводами, а когда тепла просит хотя бы одна, Aries запускает циркуляционный насос и котёл. Несколько планок можно объединить в одну систему с общим котлом. Модель пришла на смену AURATON RTH 8D PRO.

Что вы получаете с Aries

• 8 зон без проводов к комнатам — в каждой зоне свой беспроводной регулятор Auraton и до трёх приводов
• AUTO24 — если регулятор зоны замолчал, планка повторяет циклы нагрева этой зоны за последние сутки
• Тест радиосигнала — диоды зон показывают, насколько уверенно доходит сигнал от каждого регулятора
• Контроль приводов — планка сама замечает неисправный привод и подаёт звуковой сигнал
• До 10 планок в одной системе — общее управление котлом и насосом, когда коллекторов несколько
• Насос 230 В до 200 Вт и сухой контакт для котла — реле COM, NO, NC на 250 В, 2 А

Регулятор каждой комнаты передаёт две температуры

К каждой зоне Aries привязывают один беспроводной комнатный регулятор Auraton, и он по отдельному каналу передаёт планке две величины: текущую температуру в комнате и заданную. Если к зоне привязать новый регулятор, предыдущий из неё автоматически удаляется. Когда связь с регулятором какой-то зоны пропадает, Aries переводит эту зону в режим AUTO24 и воспроизводит циклы нагрева, записанные за последние 24 часа. Чтобы AUTO24 работал точнее, в системе стоит иметь хотя бы один недельный регулятор.

TEST: сила сигнала от каждого регулятора

Функция TEST показывает силу радиосигнала от каждого регулятора: после запуска теста регулятор отправляет сигнал, а планка высвечивает его уровень диодами зон. Один диод означает, что сигнал недостаточный, все восемь — что он отличный. Если светятся только два диода, между регулятором и планкой советуют поставить ретранслятор сигнала Auraton, а если один — без ретранслятора стабильной работы не будет. На больших расстояниях, через металлические препятствия или несколько этажей может понадобиться и не один ретранслятор. Тест не влияет на управление отоплением и сам выключается через 10 минут после последнего нажатия кнопки.

Несколько планок и один котёл

Aries можно связать с другими такими же планками — до десяти в одной системе. Каждая работает в одном из трёх режимов. В режиме «локальный» планка управляет насосом и реле котла только по своим зонам. «Глобальный 1» выбирают для схемы с несколькими планками и одним насосом: планка, подключённая к котлу, включает насос и котёл по состоянию всех зон системы. «Глобальный 2» — для схемы, где у каждой планки свой насос: насосом она управляет по своим зонам, а котлом — по всем. Глобальной в системе может быть только одна планка, и именно её подключают к котлу; если возле котла стоит главный насос отопления, она работает в режиме «Глобальный 1».

Насос, котёл и контроль приводов

Как и положено коммутационному блоку для тёплого пола, Aries сначала открывает приводы зоны, а насос и реле котла включает через 3 минуты: всё это время зелёный диод насоса мигает, а когда загорается постоянно, насос уже работает. Так насос не перегружается и не изнашивается преждевременно. Раз в 30 минут планка на 3 секунды обесточивает приводы и проверяет, все ли они исправны, — подключённые приводы планка запоминает ещё при первом запуске.

Пластиковый шкафчик и технические данные

Ставят Aries на DIN-рейку только в пластиковом шкафчике: металлический экранирует радиосигнал и мешает связи с регуляторами. Питание — 230 В, 50 Гц, потребление — 1,5 Вт, рабочая температура — 0–45 °C, влажность — до 85 % без конденсата, защита — IP20. Радиосвязь идёт на 868,850 и 869,000 МГц мощностью до 11 дБм: примерно 30 м в доме с обычными стенами и до 300 м на открытом пространстве. Включают и выключают планку сетевым выключателем на корпусе.
