Коммутационный блок для теплого пола Auraton Virgo

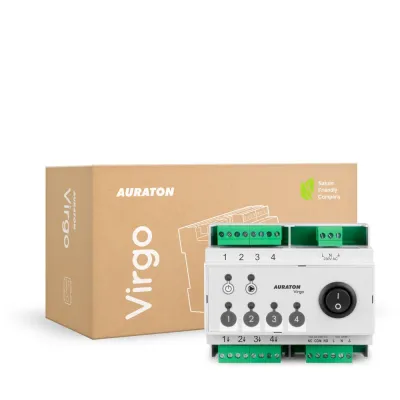

Четырёхзонный коммутационный блок для тёплого пола Auraton Virgo — проводная планка, которая стоит в шкафчике коллектора и сводит воедино четыре комнатных регулятора, термоэлектрические приводы контуров, циркуляционный насос и котёл. Каждая зона работает как отдельный канал: регулятор замыкает контакт — и планка подаёт питание на приводы этой зоны, а за ними включает насос и котёл. Virgo продолжает линию AURATON 4D PRO.

Преимущества Virgo

• 4 зоны отопления — до трёх приводов в каждой, нагрузка на зону до 30 Вт
• Насос и котёл с одной планки — выход 230 В на насос до 200 Вт и беспотенциальное реле на 250 В, 2 А для котла
• Пуск насоса с задержкой около 3 минут — сначала открываются приводы, потом стартует насос
• Съёмные клеммные колодки — кабели удобно затянуть, пока колодка снята с корпуса
• Сетевой выключатель — планку включают и выключают на ней самой
• Две планки на один котёл — их можно соединить с общим насосом и котлом

Один канал — одна зона

Virgo ведёт себя как четыре отдельных канала зон отопления. Ко входу каждого канала подключают один проводной комнатный регулятор с беспотенциальным выходом COM–NO, а к выходу канала — приводы этой зоны, до трёх на одну линию, и все они работают по команде своего регулятора. Регулятор только замыкает контакт, а питание на приводы подаёт планка, поэтому с ней сочетают проводные терморегуляторы Auraton, рассчитанные именно на такой выход.

Порядок пуска: приводы, потом насос и котёл

Насос и котёл нужны, как только тепла просит хотя бы одна из четырёх зон, и не нужны, когда не просит ни одна. Но включает их Virgo не сразу: сначала подаёт напряжение на приводы зоны, а насос и реле котла запускает примерно через 3 минуты. Такой порядок позволяет разумно управлять отоплением и не перегружать насос, чтобы он не износился преждевременно.

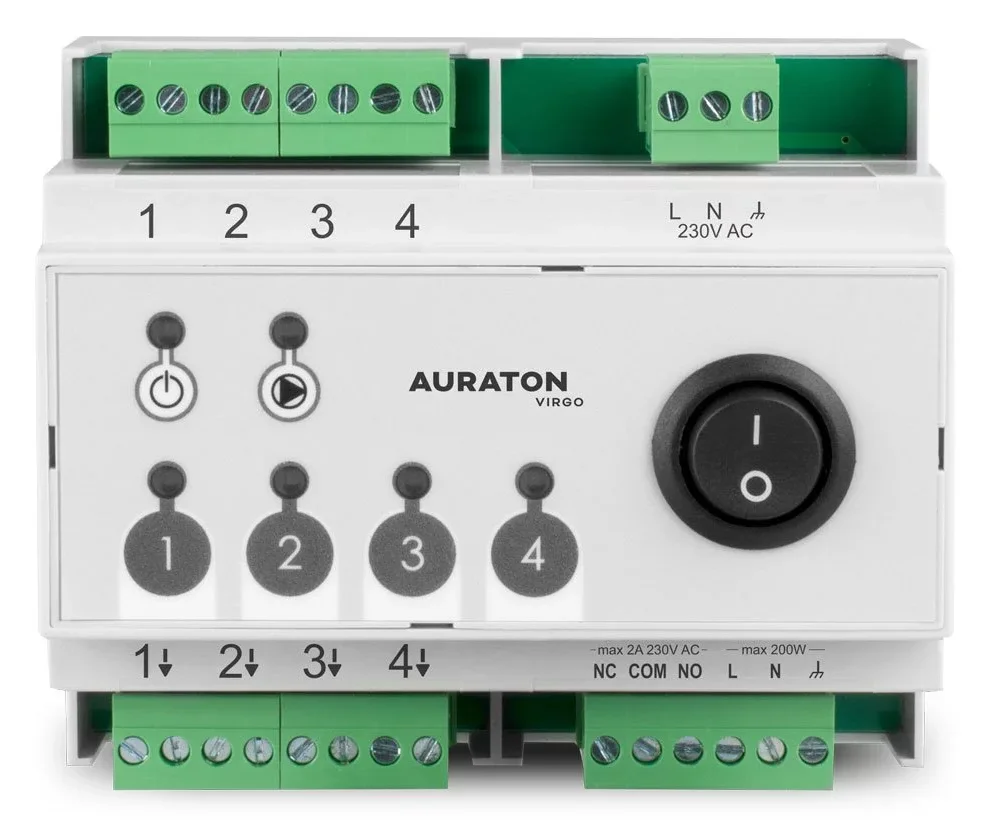

Котёл, насос и клеммы

Котёл подключают к паре COM–NO или COM–NC встроенного реле — это однополюсный двухпозиционный контакт без напряжения, и клемма NC чаще всего свободна. Циркуляционный насос питается от отдельного выхода планки на 230 В мощностью до 200 Вт, а приводы каждой зоны — от своего выхода с нагрузкой до 30 Вт. Колодки снимаются, так что кабели затягивают отдельно от корпуса, а затем вставляют колодку на место.

Сеть и среда

От сети 230 В, 50 Гц этот коммутационный блок для тёплого пола берёт всего 1,5 Вт. Вокруг него может быть от 0 до 40 °C и до 85 % влажности, но без конденсата, а класс защиты корпуса — IP20.
