Набор для теплого пола Auraton Multizone Controller

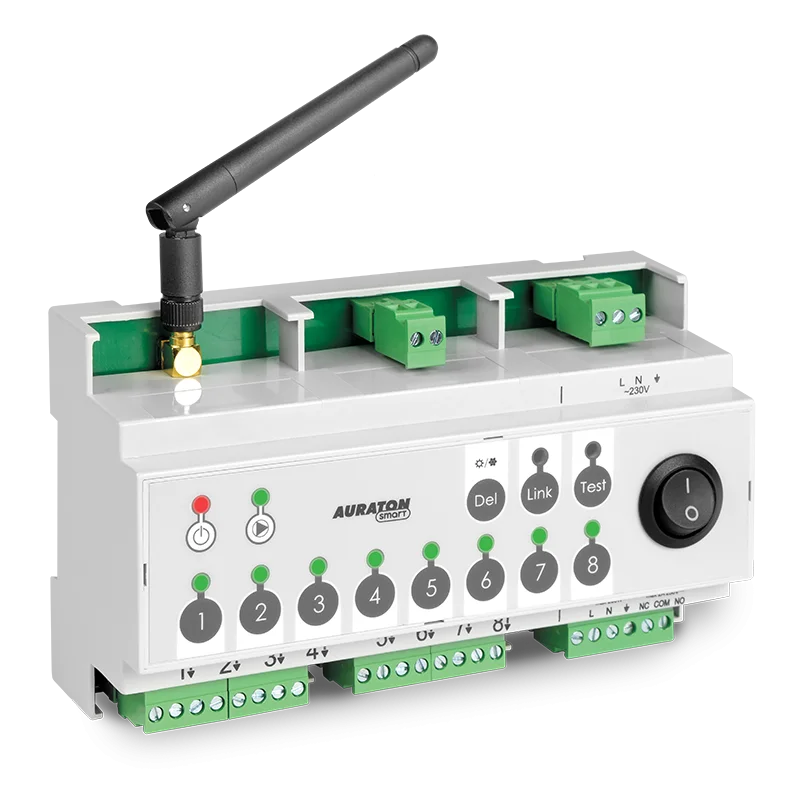

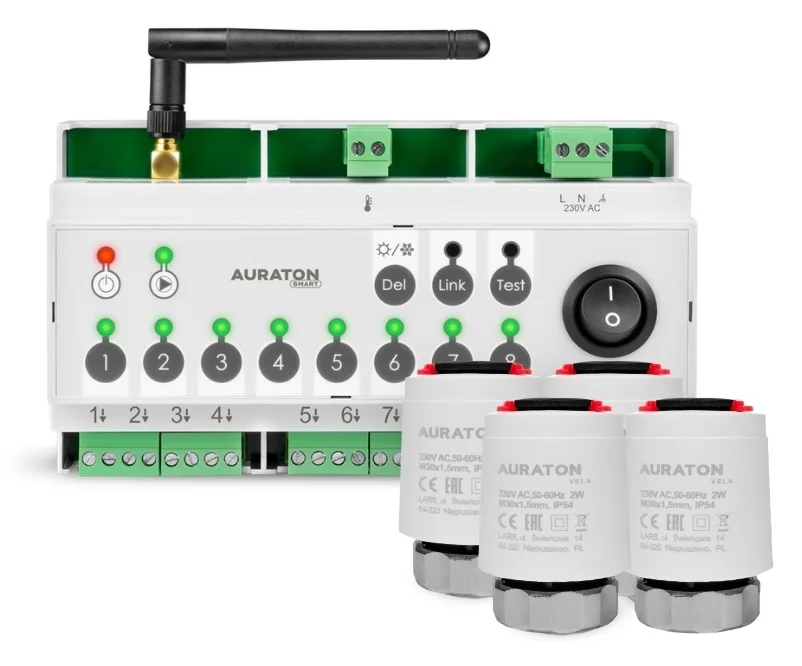

Набор Auraton Multizone Controller — беспроводная система управления тёплым полом, в коробке которой лежат умная планка Auraton Floor Heating Controller на 8 зон и четыре термоэлектрических привода Auraton Vela. Планка ставится в шкафчик коллектора, приводы — на клапаны контуров, а комнатные регуляторы серии Auraton Smart передают ей температуру по радио. Сама планка управляет ещё и циркуляционным насосом и котлом, а с интернет-шлюзом Auraton позволяет менять температуру и расписания со смартфона.

Что входит и что умеет Multizone Controller

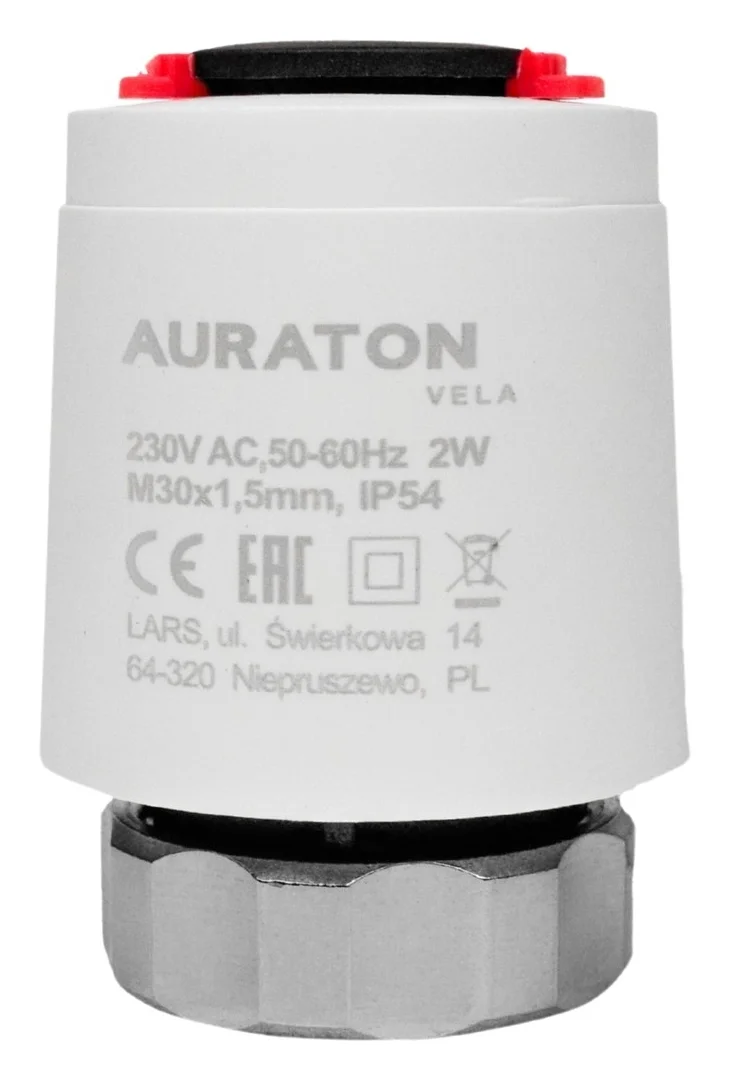

• Планка на 8 зон и 4 привода Vela — нормально закрытые приводы с резьбой M30×1,5 мм уже в комплекте
• До 6 приводов на зону — каждую петлю пола можно вести отдельным приводом, нагрузка зоны до 30 Вт
• Heat Chip — внешний датчик на подающей трубе выключает зоны и котёл, если вода перегрелась
• Furnace Guard и Pump Guard — котёл не включается и не выключается слишком часто, а насос не застаивается
• Нагрев или охлаждение — для охлаждения зоны включаются по обратной логике
• Винтовая антенна — устойчивая радиосвязь с регуляторами, разъём SMA для выносной антенны

Как планка решает, когда греть

Каждая зона Floor Heating Controller работает по двум числам от своего регулятора: текущей и заданной температуре. Как только в комнате становится холоднее заданного хотя бы на 0,1 °C, планка включает выход зоны, и приводы этой зоны начинают открывать контуры. Котёл и насос включаются с задержкой около 3 минут — именно столько нужно, чтобы приводы успели полностью открыться. Когда тепло уже не нужно ни одной зоне, первым выключается котёл, а насос работает ещё полторы минуты после него. В режиме охлаждения логика обратная: зона включается, когда в комнате теплее заданного, и через 3 минуты стартуют насос и охлаждающее устройство.

Защита котла, насоса и пола

Furnace Guard не даёт котлу выключиться раньше, чем через минуту после включения, так что он не работает слишком короткими циклами. Pump Guard следит за насосом: если его выход не включался 14 дней, планка сама запускает насос на минуту, чтобы тот не застоялся. Heat Chip работает с внешним датчиком — термистором NTC 100K, — который закрепляют на открытой подающей трубе возле коллектора. Если температура воды в системе превысит 55 °C, планка выключает все зоны и котёл; с интернет-шлюзом порог можно задать в диапазоне от 40 до 70 °C. Кому такая защита не нужна, просто не подключает датчик.

Регуляторы серии Smart и удалённое управление

Планка работает с беспроводными регуляторами серии Auraton Smart: к каждой зоне привязывают один такой регулятор, и система сразу работает локально, без интернета. С интернет-шлюзом Auraton она переходит в удалённый режим: со смартфона или планшета можно менять температуру, составлять расписания и получать уведомления. Всего к одной планке привязывают до десяти устройств.

Монтаж без инструментов и радиосвязь

Приводы Vela накручивают на клапаны коллектора руками, а Floor Heating Controller просто защёлкивают на DIN-рейку в шкафчике. Ставить планку лучше в пластиковый шкафчик: металл мешает радиосвязи. Если без металлического шкафа не обойтись, помогает отдельная выносная антенна с магнитом, которую крепят снаружи шкафчика, — она продаётся отдельно. Радио работает на 868,150 и 868,450 МГц мощностью до 14 дБм: примерно 30 м в доме и до 300 м на открытом пространстве. Функция TEST показывает диодами зон, насколько уверенно доходит сигнал от каждого привязанного устройства.

Насос, котёл и питание планки

Как коммутационный блок для тёплого пола планка имеет выход 230 В на циркуляционный насос до 200 Вт и реле с сухими контактами COM, NO, NC на 250 В и 2 А для котла. Питание — 230 В, 50 Гц, собственное потребление — 1,5 Вт, рабочая температура — 0–45 °C, класс защиты — IP20. Размеры самой планки — 158,9 × 90 × 58,5 мм.
