Котел газовый ATON Compact ЕВ 12 кВт

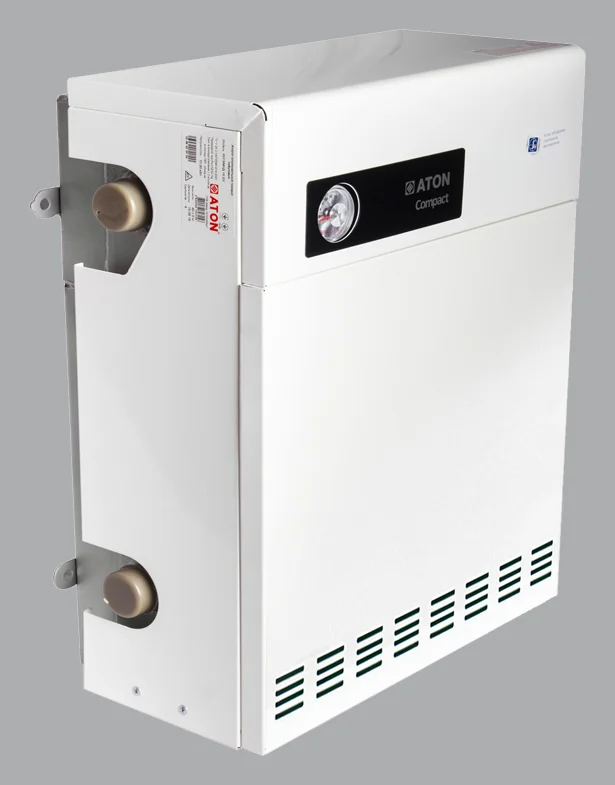

Котел ATON Compact ЕВ на 12 кВт — двухконтурный парапетный: он стоит у наружной стены, через нее же берет воздух и выводит продукты сгорания, поэтому дымоход не нужен. Отапливает он ориентировочно до 120 м² из расчета 1 кВт на 10 м², а горячей воды дает до 5 л в минуту; работает без электричества.

Преимущества ATON Compact ЕВ 12 кВт

• Герметичная камера сгорания — горение отделено от помещения.
• Подходит для естественной циркуляции — котел ставят в системы отопления без насоса.
• Двухтрубный газовоздуховод через стену — горизонтальный, из комплекта котла.
• Не зависит от электроэнергии — внешнее питание не подводят.
• Трубчатый медный змеевик — проточный подогрев воды для хозяйственных нужд.
• Универсальность подключения — удобнее проектировать и монтировать систему.

5 л горячей воды в минуту

Медный змеевик ATON Compact ЕВ 12 нагревает до 5 л воды в минуту (±0,8 л) на 35 ± 5 °C. Контур рассчитан на давление до 600 кПа, подключение холодной и горячей воды — G½-B, как и газа. Без обратного клапана на линии ГВС котел эксплуатировать нельзя.

Что обязательно ставят при монтаже

Вместе с котлом монтируют запорную арматуру на воде и газе, фильтр на входе в контур ГВС, газовый фильтр перед автоматикой и сливной кран. Расширительный бак к котлу не входит — его заказывают отдельно, а в системе с естественной циркуляцией нижняя точка бака должна быть выше самой высокой точки системы. Если уклоны труб выдержать не получается, советуют поставить циркуляционный насос с байпасом.

Отверстие 240 мм в стене 245–470 мм

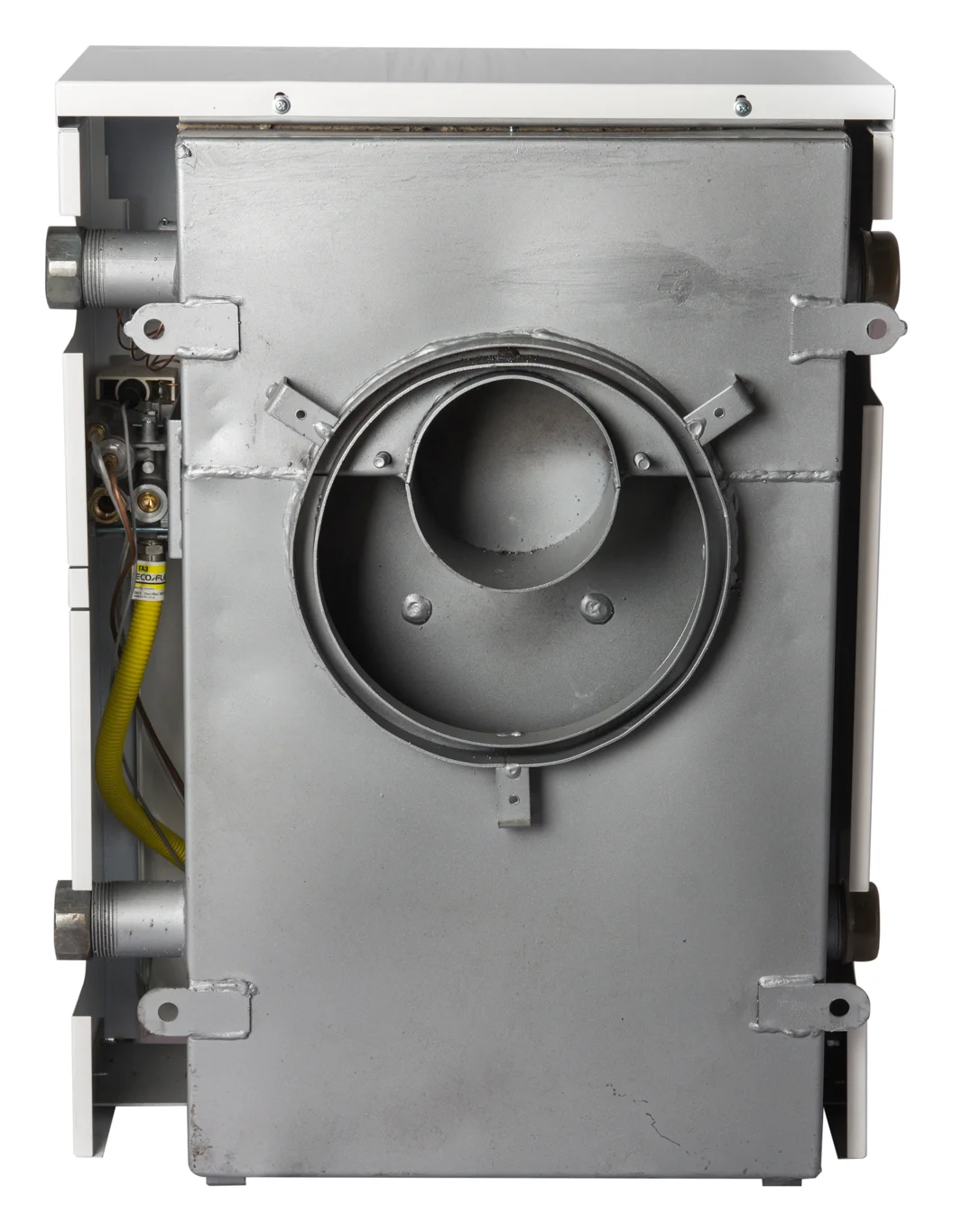

Газоход котла ATON на 12 кВт — внутренняя труба 130 мм и наружная 238 мм, длиной 385–530 мм, под отверстие Ø240 мм. Секция воздуховода выходит за стену на 10 мм, расстояние от котла до стены — 80 мм. На улице отверстие размещают не ниже 2,2 м над землей, где ходят люди, и не меньше чем в 0,5 м сбоку от окна. Воздуха котел потребляет 15 ± 1,5 м³ в час и работает при ветре до 15 м/с.

Газовую часть ведет клапан 630 EUROSIT от Sit Group с пьезорозжигом и запальником до 0,115 кВт: при давлении газа ниже 6,4 мбар он перекрывает подачу. Номинальная мощность — 12 ± 0,625 кВт, КПД — от 90 %, расход газа — до 1,39 м³ в час при номинальном давлении 1274 ± 100 Па, продукты сгорания на выходе — от 110 °C, CO в них — не более 0,05 %, NOx — не более 240 мг/м³. Уровень звуковой мощности газового котла — до 55 дБ. Размеры — 630 × 700 × 245 мм, масса — 50 ± 1,5 кг, отопление — резьба G1½-B. Гарантия — 5 лет от пуска, если ежегодно делать платное техническое обслуживание в уполномоченном сервисном центре, гарантийный срок хранения — 1 год от изготовления. Пуск выполняет уполномоченный сервисный центр в течение 6 месяцев от покупки.
