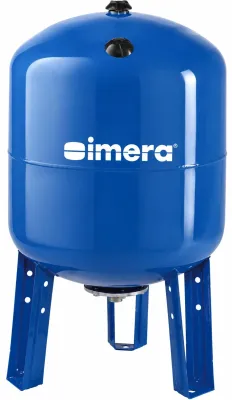

Гидроаккумулятор Imera AV 200

Imera AV 200 — вертикальный гидроаккумулятор на 200 литров со сменной мембраной для системы питьевого водоснабжения с насосом. Бак рассчитан на рабочее давление до 10 бар, подключается резьбой 1¼", а воздушная камера приходит с завода накачанной до 2 бар.

Как устроен бак AV 200

• Сменная мембрана из EPDM — резиновый баллон закреплён на фланце и снимается, а для замены выпускается запасная мембрана именно под этот объём
• Тяга для мембраны — в больших баках серии баллон дополнительно закреплён тягой, которая держит его на месте
• Корпус глубокой вытяжки из углеродистой стали — глубокая вытяжка даёт оболочке дополнительную прочность, а углеродистую сталь выбрали ради долгой службы бака
• Эпоксиполиэфирное покрытие RAL 5015 — синяя краска снаружи защищает сталь от ржавчины и коррозии
• Защищённый клапан накачки — ниппель воздушной камеры прикрыт пластиковым колпачком
• Окрашенный контрфланец 1¼" — у контрфланца то же покрытие RAL 5015, что и у корпуса

Камера на 2 бар и рабочие пределы до 10 бар

Воздушную камеру этого бака Imera накачивают на заводе до 2 бар. Под реле давления это давление подгоняют так, чтобы оно было на 0,2 бар ниже давления, при котором включается насос, — когда давление в камере настроено неправильно, насос начинает включаться слишком часто. Наибольшее рабочее давление для бака — 10 бар, рабочая температура — от −10 до +100 °C.

Второй резьбовой вывод на корпусе

Помимо основного подключения, у модели AV 200 есть дополнительное резьбовое отверстие с внутренней резьбой ½" и наружной ¾". На него ставят манометр или предохранительный клапан, а если они не нужны, отверстие закрывают заглушкой.

1085 мм в высоту и Ø600 — сколько места займёт бак

Корпус AV 200 имеет высоту 1085 мм и диаметр 600 мм, так что под него нужен участок пола чуть больше полуметра в диаметре и больше метра высоты. Артикул модели — IIQVG01B11FA1.

Imera — марка Zilio Industries

Imera выпускает итальянская Zilio Industries из Поццолеоне, работающая с начала 1970-х годов. Компания специализируется на баках со сменной мембраной — расширительных, солнечных и гидроаккумуляторах — и делает более 2 миллионов изделий в год, от 0,16 до 10 000 литров. Производство полностью автоматизировано, а среди международных сертификатов её продукции есть французский ACS и британский WRAS.
