Коллекторы для теплого пола SD Forte

Водяной теплый пол состоит из нескольких петель трубы, каждая из которых греет свой участок. Коллектор подает теплоноситель во все петли одновременно и собирает его обратно: одна гребенка работает на подачу, вторая — на обратку. Количество выходов коллектора должно соответствовать количеству контуров, а для запаса часто берут коллектор на один-два выхода больше.

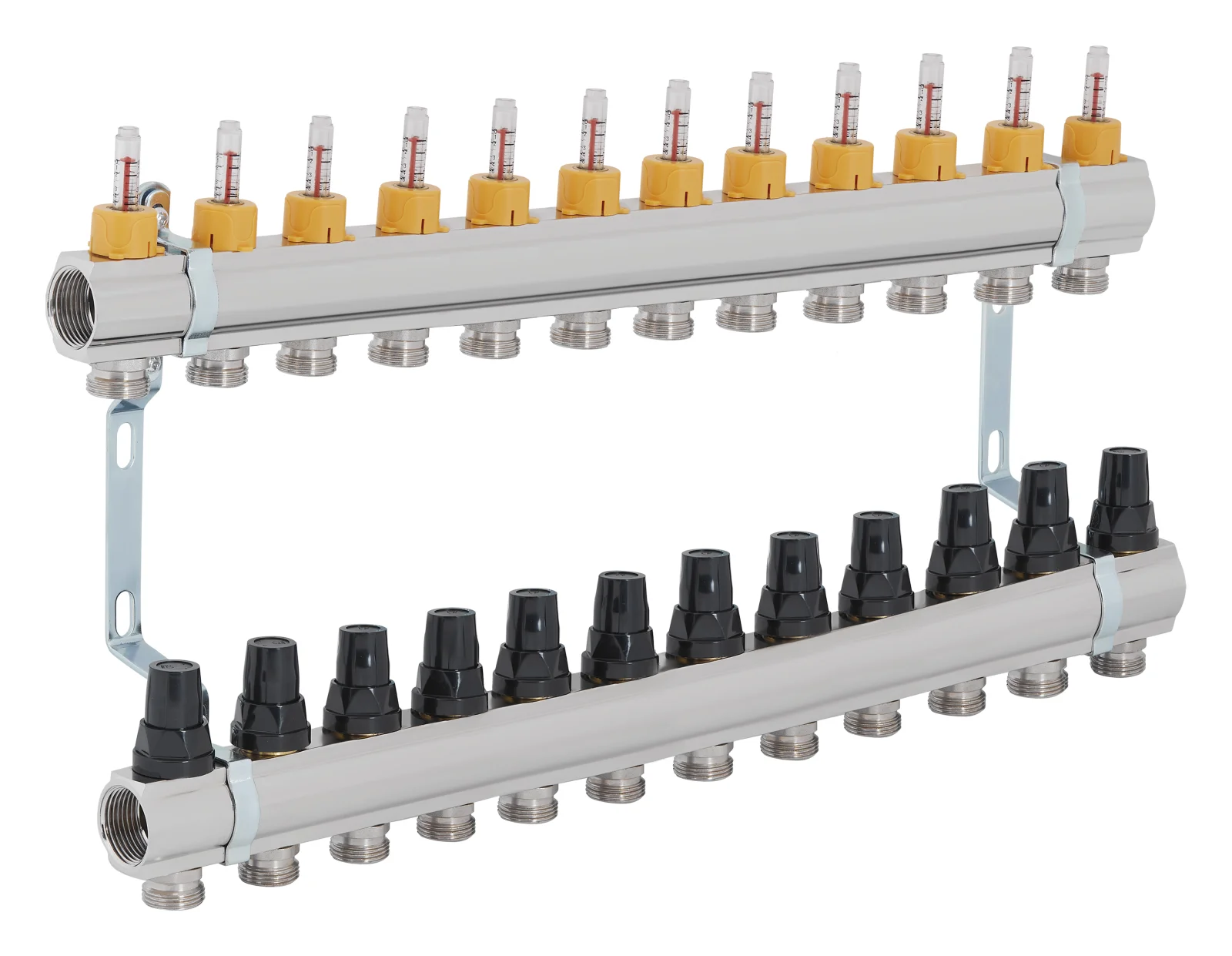

Коллекторы SD Forte бывают латунные, с расходомерами, подключением 1 дюйм и количеством выходов от двух до двенадцати. Расходомер показывает, сколько теплоносителя проходит через конкретную петлю, и позволяет сбалансировать контуры разной длины. Без балансировки короткая петля забирает больше теплоносителя, а длинная недогревает.

Унибокс обычно — компактный узел для одного небольшого участка теплого пола, например ванной или коридора, когда отдельный коллектор не нужен. Его подключают к радиаторной системе и прячут в стену. Термостатическая головка на нем ограничивает нагрев петли — по температуре обратки или воздуха в комнате, в зависимости от модели, — поэтому пол не перегревается от горячей радиаторной воды.

Котел обычно греет теплоноситель до температуры выше допустимой для пола. Смесительная группа подмешивает к горячей подаче охлажденную обратку и подает в контуры теплоноситель нужной температуры. Группы бывают с байпасом, без него и с нижним подключением.

К коллектору подбирают трубы для теплого пола с фитингами под выход коллектора, а для циркуляции в контуре — циркуляционный насос. Размеры и характеристики каждого изделия стоит сверить с паспортом перед монтажом.

Коллектор ставят примерно посередине обслуживаемой площади, чтобы петли к разным комнатам имели схожую длину. Его прячут в коллекторный шкаф в стене или монтируют на стену в техническом помещении. В верхней точке предусматривают выпуск воздуха, а снизу — возможность слить и заполнить контуры.
