65151234 Управляющая плата дисплея на водонагреватель Ariston ABS VLS PW

Для базовых бойлеров Ariston Velis VLS на 50, 80 и 100 литров управляющая плата дисплея имеет артикул 65151234 — это квадратная плата с кнопками, подключенная к бойлеру кабелем с разъемом. В Velis PREMIUM и PLUS стоит другая плата управления, так что для них эта деталь не подходит.

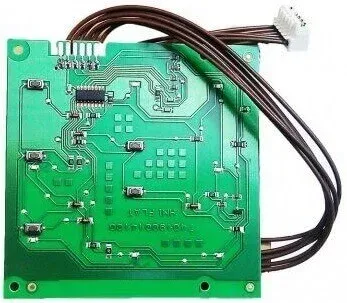

Плата HMI FLAT: кнопки и кабель без ЖК-экрана

• Четыре кнопки на плате — микрокнопки расположены прямо на текстолите платы.
• Без жидкокристаллического экрана — в отличие от платы Velis PREMIUM и PLUS, у этой платы нет ЖК-дисплея.
• Кабель с белым разъемом — у платы есть собственный жгут проводов, припаянный к ее краю.

Обозначение HMI FLAT 740190014100

На текстолите платы напечатано HMI FLAT и номер 740190014100 — по этим надписям она узнается среди других плат Ariston. По назначению это CONTROL BOARD — плата управления водонагревателя VLS.

Velis VLS 50, 80 и 100: коды под эту плату

Плата 65151234 стоит в VLS 50, VLS 80 и VLS 100 с заводскими кодами 3605216, 3605217 и 3605218. Эту же деталь ставят и в европейские исполнения: VLS 50 EU — 3626093 и 3700420, VLS 80 EU — 3626094 и 3700421, VLS 100 EU — 3626095 и 3700422.

Как устроена электроника VLS

Электроника бойлера Ariston VLS состоит из двух плат: силовой 65151293 и этой платы дисплея 65151234. Клавиатура и внешняя панель управления в VLS — отдельные детали с собственными артикулами, так что плату для бойлера Ariston Velis заказывают без них.
