Воздушная завеса Термия АО ЕВР 9,0/1,0 ST

Три вентилятора в корпусе длиной 1462 мм и 9 кВт нагрева от трёхфазной сети — так устроена тепловая завеса Термия АО ЕВР 9,0/1,0 ST. Она подаёт 1000 м³/ч воздуха через ленточные нагреватели, управляется с проводного пульта и устанавливается над входом в магазин, офис или склад на высоте до 3,0 м.

Особенности Термия 9,0/1,0 ST

• Нагрев 4,5 или 9 кВт — две ступени мощности, а с выключенным нагревом завеса работает вентилятором
• Три вентилятора в корпусе — воздух через переднюю решётку забирают три вентилятора, производительность — 1000 м³/ч
• Ленточные элементы СТИЧ — воздух греется, проходя через нагреватели в выходном окне вентиляторов
• Трёхфазное питание 3×400 В — по 13,6 А на фазу и провода 1,5 мм²
• Пульт на стене с термостатом 10–30 °C — поставляется вместе с завесой
• Защита в нагревательных элементах — встроенные термоограничители с самовозвратом
• Каскад до трёх завес и датчик двери DS — общий пульт для нескольких корпусов и автоматическое переключение нагрева от двери

Прирост около 27 °C на 9 кВт

На полной мощности 9 кВт воздух на выходе этой Термии теплее ориентировочно на 27 °C. На пульте нагрев переключают между HEAT 1 — 4,5 кВт — и HEAT 2 — 9 кВт; красный индикатор на корпусе горит, пока нагрев включён, зелёный — пока работает вентилятор. Переключатель FAN здесь не меняет поток: и FAN 1, и FAN 2 дают полную производительность 1000 м³/ч. Ручкой термостата задают температуру струи от 10 до 30 °C.

Подключение к 3×400 В

Завеса 9,0/1,0 работает только от трёхфазной сети: фазные провода — на контакты L1, L2, L3 колодки XT1, нулевой — на N. На каждую фазу приходится 13,6 А, и для питания достаточно медных проводов сечением 1,5 мм². Пульт подсоединяют к колодке XT2 проводами 0,5 мм² по схеме на этикетке. Колодки расположены в отсеке под крышкой на верхней стенке, а кабельные вводы из комплекта ставят в этот отсек.

1462 × 129 × 181 мм, 15 кг и четыре кронштейна

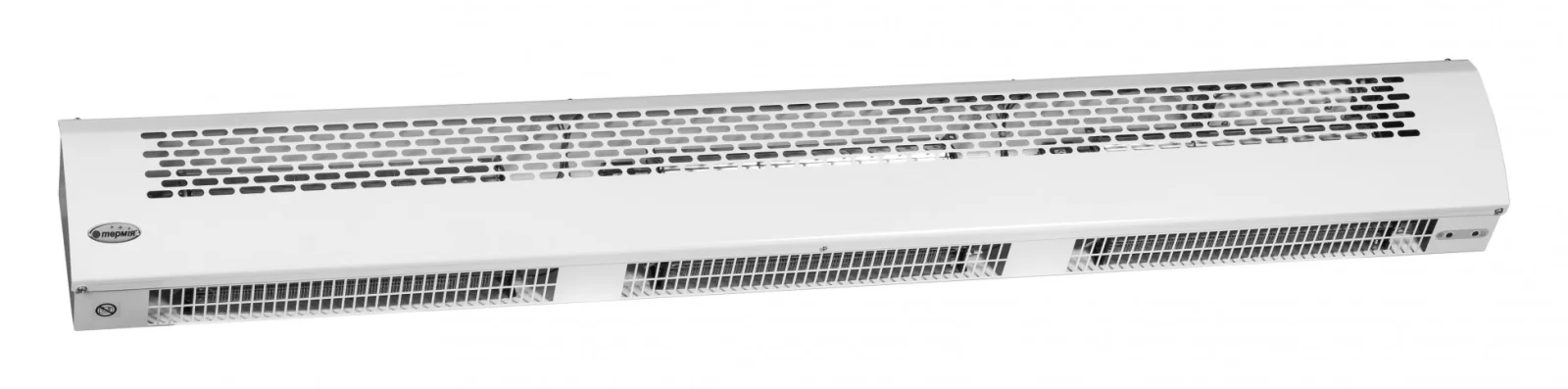

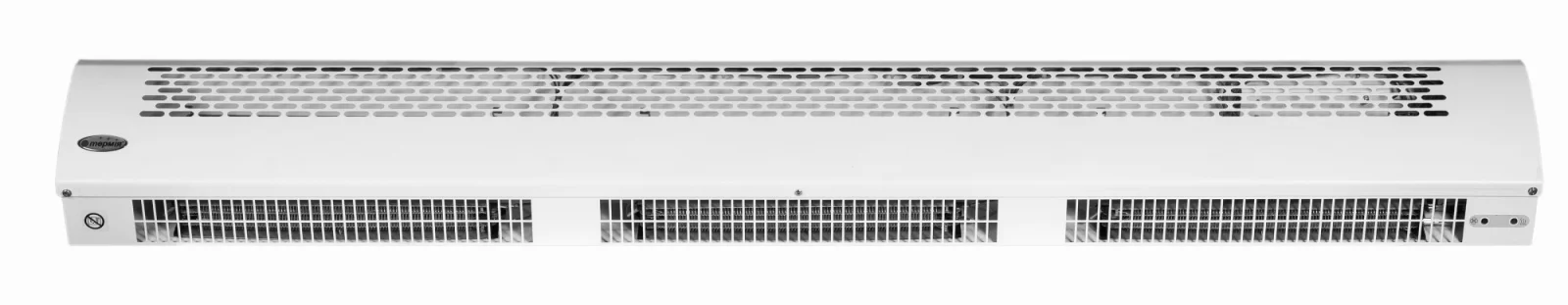

Длинный, но низкий корпус АО ЕВР 9,0/1,0 ST имеет высоту всего 129 мм и глубину 181 мм, а весит 15 кг. Для него в комплекте четыре настенных кронштейна, а также пульт, два кабельных ввода и винты. Корпус металлический, с полимерным покрытием; три вентилятора забирают воздух через перфорированную переднюю крышку и выталкивают вниз через нижнюю решётку. Устанавливают завесу горизонтально, на высоте до 3,0 м.

Термоограничители внутри нагревателей

В ленточные нагревательные элементы этой завесы встроены термоограничители с самовозвратом. Они реагируют на аварийный рост температуры и отключают нагрев, а когда причина устранена и корпус остыл, нагрев возвращается сам.

Колодки под верхней крышкой

Для подключения в АО ЕВР 9,0/1,0 ST отведён отсек под крышкой верхней стенки: там на кронштейне смонтированы колодка сети XT1, колодка пульта XT2 и колодка XT3 для датчика двери. Элементы коммутации нагревателей вынесены на отдельный кронштейн основания, а световые индикаторы — в нижнюю часть корпуса, так что режим виден снизу. Кабельные вводы из коробки устанавливают, когда крышка отсека снята.

Что делает датчик двери в DS-исполнении

В DS-варианте есть реле K1, а концевой датчик открывания двери подключают к контактам 1 и 2 колодки XT3. Когда дверь открыта, завеса греет на все 9 кВт, когда закрыта — на 4,5 кВт. Датчик в комплект не входит. К одному пульту можно подключить две или три такие завесы, чтобы перекрыть больший дверной проём.

Марка Термия и завод «Маяк»

Термию выпускает винницкий «Маяк» — завод, основанный в 1969 году как оборонное предприятие радиотехнической аппаратуры, которое уже тогда делало электрообогреватели для массового покупателя. Марку «Термия» зарегистрировали в 1997 году, и сегодня под ней выходят электрообогревательные приборы, бытовая техника и радиаторы. Завод сочетает традиции оборонного производства с комплектующими ведущих европейских фирм и проверяет свои изделия на многоуровневых испытаниях, а для обслуживания завес Термия действует разветвлённая сеть сервисных центров.
