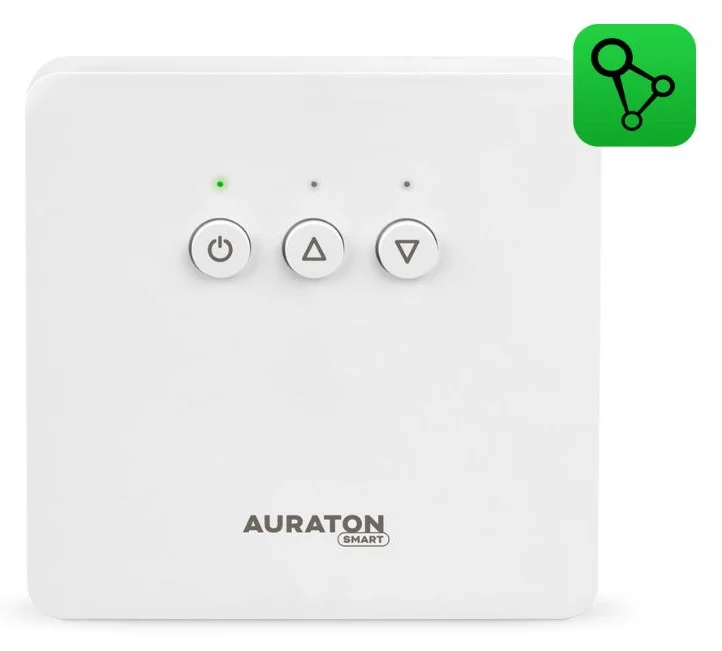

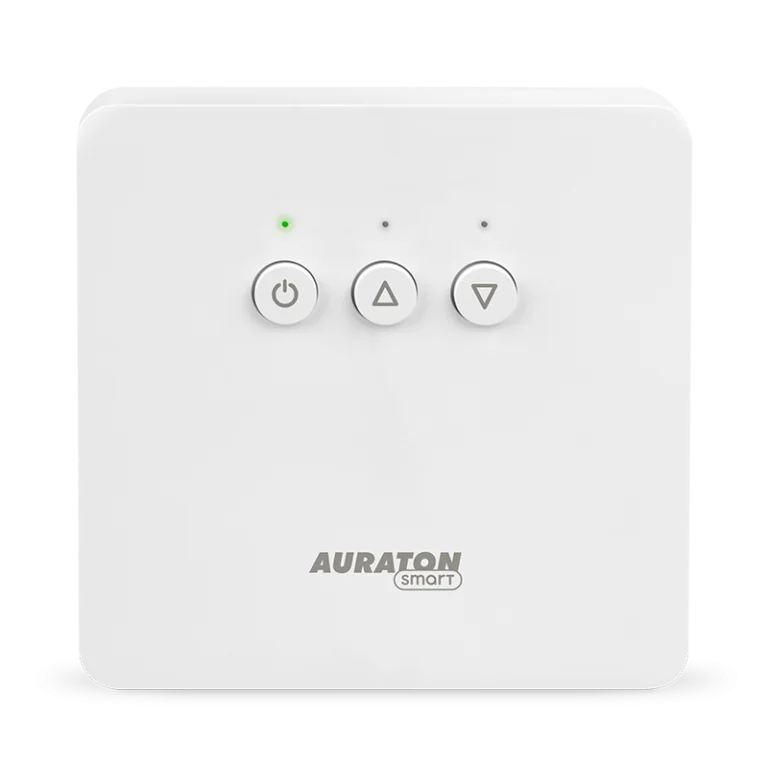

Контроллер котла Auraton Heater Controller

Беспроводной выключатель котла Auraton Heater Controller стоит возле отопительного устройства и включает его по командам термостата системы Auraton Smart. Реле на 16 А рассчитано не только на газовый котёл, но и на насос, бойлер или мощный электрообогреватель, так что контроллер подходит почти к любой домашней системе отопления. Расписание работы задают в приложении, а свои настройки контроллер помнит даже после долгого отключения света.

Что умеет Heater Controller

• Реле на 16 А, 250 В — подключается даже к самым требовательным отопительным устройствам
• Низкоискровое переключение контактов — реле включает нагрузку с малым искрением
• Память настроек — после восстановления питания контроллер работает с теми же параметрами
• Auraton FrostGuard — встроенный термометр включает отопление, если в помещении ниже 4 °C
• Расписания в приложении — устройство работает только тогда, когда это действительно нужно
• Блокировка кнопок — дети не изменят работу котла кнопками на корпусе

В паре с термостатом Heat Monitor

Heater Controller — термостатический выключатель отопления, который работает с беспроводным термостатом Auraton Heat Monitor. Термостат измеряет температуру в комнате и передаёт контроллеру команды, а тот переключает контакты реле. У контроллера есть и собственный датчик температуры, но лучше, чтобы температуру измерял внешний термостат Heat Monitor. Отопление включается с гистерезисом 0,2 °C: при заданных 21 °C котёл запустится при 20,8 °C и выключится при 21,2 °C. Пара работает локально, без интернета, а с интернет-шлюзом Auraton добавляется управление с телефона: расписания, блокировка кнопок и уведомления.

Подключение котла: COM, NO и NC

Контроллер монтируют рядом с отопительным устройством, а котёл подключают к клеммам разъёма управления, чаще всего к паре COM и NO. Обозначения NO и NC соответствуют положению контактов, когда сам контроллер под питанием, а отопительное устройство выключено: реле здесь бистабильное, с самоудержанием. Кабели из комплекта рассчитаны на ток до 2,5 А, так что для устройств, которые берут больше, их заменяют проводами соответствующего сечения. Колодки питания 230 В у контроллера съёмные.

Что показывают диоды

Состояние отопительного устройства контроллер показывает двумя диодами: красный — устройство включено, контакты COM и NO замкнуты; зелёный — выключено, замкнуты COM и NC. Кроме световых, контроллер подаёт и звуковые сигналы.

Что изменилось в программе 1.12 и новее

С версии программы 1.12 контроллер внимательнее следит за радиосвязью. После перерыва в питании он держит реле в том положении, в котором оно было, пока не получит данных от привязанного устройства. Появился и тестер радиосигнала: одновременное удержание двух крайних кнопок 20 секунд показывает силу сигнала одним, двумя или тремя диодами.

Технические данные

Питание контроллера котла — 230 В ±10 %, 50 Гц, потребление — 1,5 Вт. Рабочая температура и диапазон измерения — 0–45 °C, диапазон регулирования — 0–40 °C, класс защиты — IP20. Радиосвязь идёт на 868,150 и 868,450 МГц мощностью 11 дБм: до 30 м в доме с обычными стенами и до 300 м на открытом пространстве.
