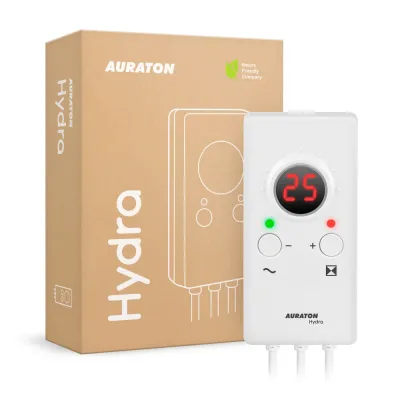

Контроллер трехходового клапана Auraton Hydra

Регулятор смесительного клапана Auraton Hydra управляет приводом трёхходового или четырёхходового клапана в системе отопления: по температуре обратной линии он постепенно открывает или прикрывает клапан и так поддерживает заданную температуру. Работает он и с приводами, у которых есть концевые выключатели, и с теми, у которых их нет. На LED-дисплее видна текущая температура, а управлять можно в пределах от 10 до 90 °C. Hydra пришёл на смену модели AURATON S10.

Что умеет Hydra

• Трёхходовой или четырёхходовой клапан — один контроллер подходит для обеих схем смешивания
• Приводы с концевыми выключателями и без — режим AUTO сам определяет время хода, в режиме MANUAL его задают от 10 до 400 секунд
• Пропорциональное управление в пределах ±5 °C — каждый градус изменения температуры открывает или закрывает клапан на 10 %
• Автокалибровка — при запуске, после пропадания питания и раз в 14 дней
• Индикация положения клапана — цвет правого диода показывает, закрыт клапан, открыт наполовину или открыт
• Коды неисправностей и звуковой сигнал — о повреждённом клапане, датчике или слишком высокой температуре

Как Hydra открывает клапан

Контроллер работает с приводом как с шаговым двигателем: по температуре на обратной линии он шаг за шагом открывает или закрывает клапан. Диапазон регулирования — ±5 °C от уставки, и каждое изменение температуры на 1 °C сдвигает клапан на 10 %. Пример: при уставке 60 °C клапан на обратной линии полностью закрыт при 65 °C, полностью открыт при 55 °C, а когда температура ровно 60 °C, открыт наполовину. Пока привод движется, мигает диод открывания или закрывания, так что видно, в какую сторону сейчас идёт клапан.

Привод с концевыми выключателями или без них

Для привода с концевыми выключателями включают режим AUTO — и Hydra сам определяет, сколько времени клапан идёт от упора до упора. Для привода без концевых выключателей нужен режим MANUAL: в нём вручную задают время хода, указанное производителем привода, от 10 до 400 секунд шагом в 10 секунд, и чаще всего это 150 секунд. Если при первом запуске контроллер сообщает, что концевой выключатель не сработал дольше 4 минут, это может значить, что для привода нужен именно режим MANUAL. При подключении синий провод контроллера — общий, а коричневый и чёрный — управляющие: если клапан идёт не в ту сторону, их меняют местами.

Калибровка и защита клапана от застоя

При первом запуске Hydra дважды полностью открывает и закрывает клапан, замеряет время хода и запоминает его. После кратковременного пропадания питания калибровка запускается сама, а затем контроллер возвращается к обычной работе. Раз в 14 дней автокалибровка повторяется, чтобы привод работал точно, а клапан, долго стоящий в одном положении, не застаивался. Во время калибровки на дисплее видна отдельная надпись, а после неё контроллер снова показывает текущую температуру датчика.

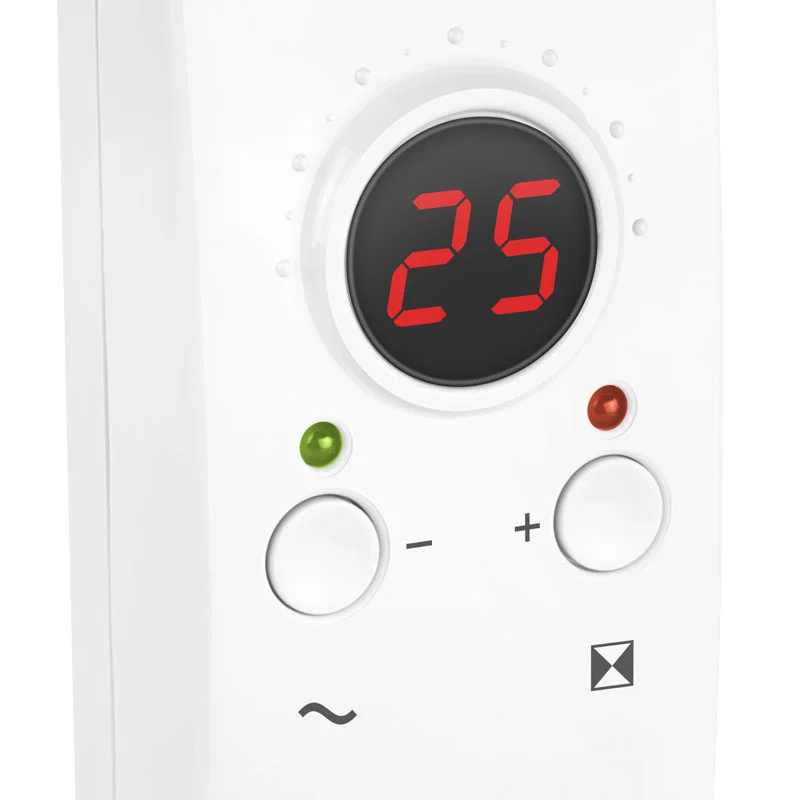

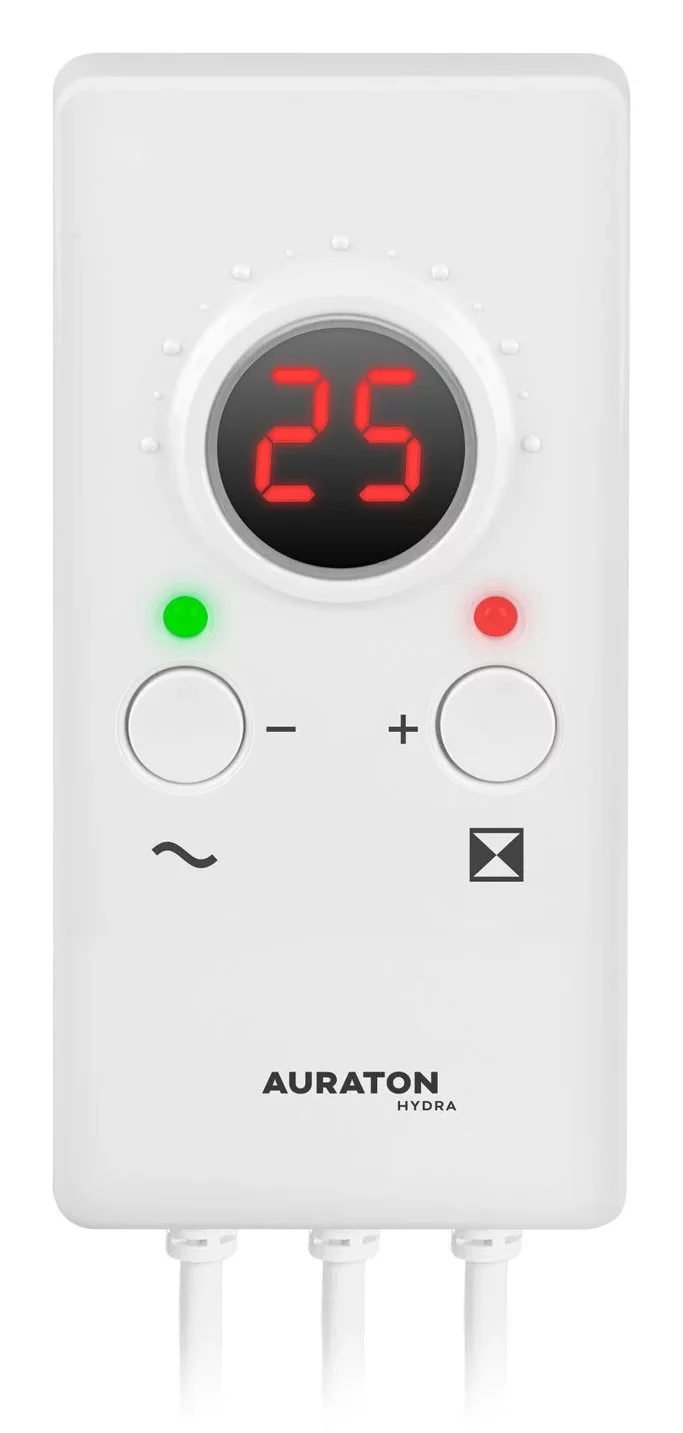

Диоды, коды и технические данные
