Беспроводной программатор Auraton Libra SET

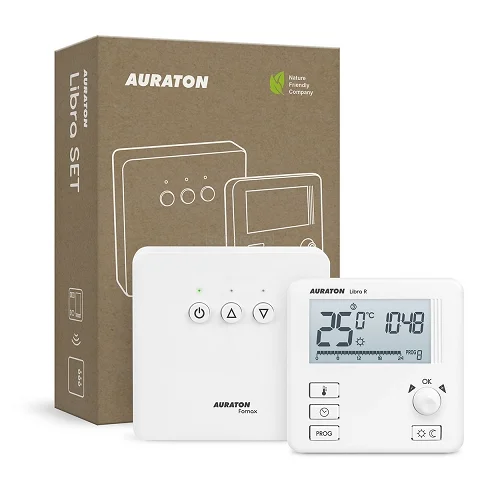

Недельный набор Auraton Libra SET — беспроводной программатор, который состоит из комнатного регулятора Libra R и приёмника Fornax, который подключают к котлу или к кондиционеру. Расписание «день — ночь» задаётся на каждый день недели, а сигнал к приёмнику идёт по радио, так что кабель от комнаты до котельной не нужен. Летом тот же набор можно перевести на охлаждение. Libra SET заменила модель AURATON 3021 RT.

Преимущества набора Libra SET

• Нагрев или охлаждение — Fornax управляет котлом или кондиционером, а режим выбирают в меню регулятора
• Память приёмника на 24 часа — без связи с регулятором Fornax продолжает работать по записанному циклу
• Сервисный выключатель — котёл отключают на время обслуживания, не меняя настроек
• Недельное расписание «день — ночь» — часы дневной температуры для каждого дня, в остальное время — ночная
• Заводская противозамерзающая программа — отдельный режим на время долгого отсутствия
• PWM — циклы включения сглаживают колебания температуры

Котёл зимой, кондиционер летом

Приёмник Fornax в этом наборе рассчитан на работу как с отопительным оборудованием — газовым или электрическим, — так и с кондиционером. Поэтому в конфигурационном меню Libra R есть выбор режима: нагрев, который установлен с завода, или охлаждение. То же недельное расписание тогда работает и для зимнего обогрева, и для летнего климата дома или в офисе. Дальше в меню идут гистерезис ±0,2 °C (с завода), ±0,4 °C или PWM, коррекция показаний и калибровка часов.

Расписание, программы и ручное управление

Регулятор приходит с готовой неделей: в будни дневная температура действует с 5:00 до 8:00 и с 15:00 до 23:00, в выходные — с 6:00 до 23:00; стартовые значения — 21 °C днём и 19 °C ночью. Обе температуры задаются от 5 до 30 °C, и ночная всегда должна быть ниже дневной. Заводские программы — это защита от замерзания, будни и выходные, а собственные графики записывают в программы пользователя. Когда нужно отступить от расписания, ручной режим держит дневную или ночную температуру вне программы — до ближайшего изменения по графику или на заданное количество часов.

Приёмник Fornax и радиосвязь

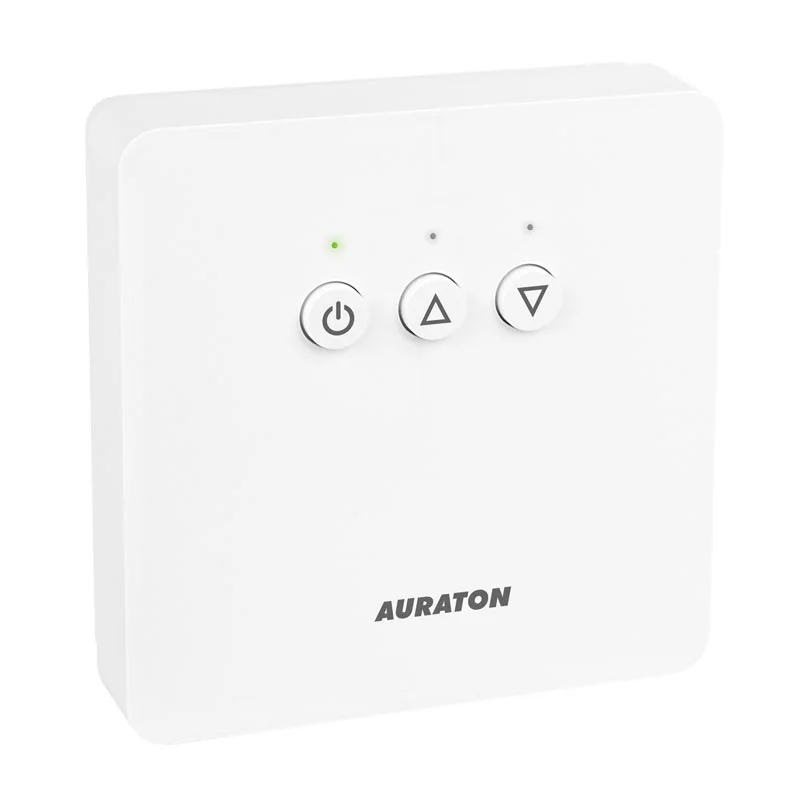

Fornax ставят возле котла или кондиционера и питают от сети 230 В, потребление — 1,5 Вт, размеры — 100 × 100 × 29 мм, состояние работы он показывает светодиодами и звуком. Алгоритм приёмника постоянно записывает цикл работы за последние сутки, и если связь с регулятором пропадёт, Fornax сам будет выполнять сохранённый график. Радиосигнал идёт на 868,850 и 869,000 МГц мощностью до 11 дБм — в доме с обычными стенами примерно на 30 м, на открытом пространстве до 300 м.

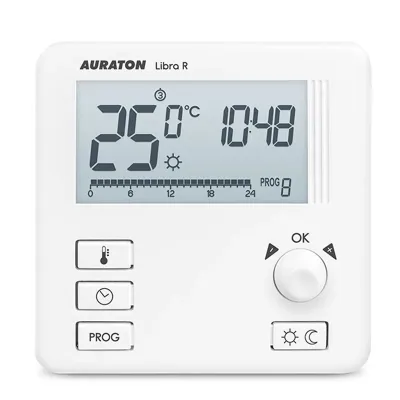

Регулятор Libra R

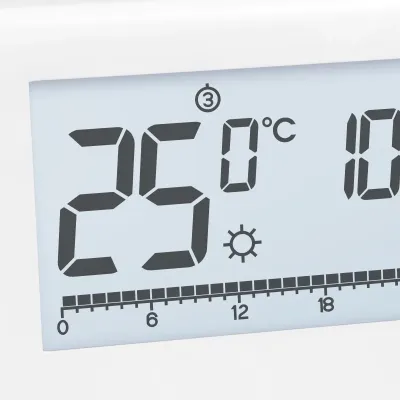

Комнатная часть набора терморегулятора Auraton Libra питается от двух щелочных батареек AAA, имеет размеры 90 × 90 × 36 мм и погрешность измерения ±1 °C. Дисплей подсвечивается и читается в плохо освещённой комнате. Оба устройства имеют защиту IP20 и работают при 0–45 °C и влажности до 85 % без конденсата.

Сервис, провода и реле приёмника

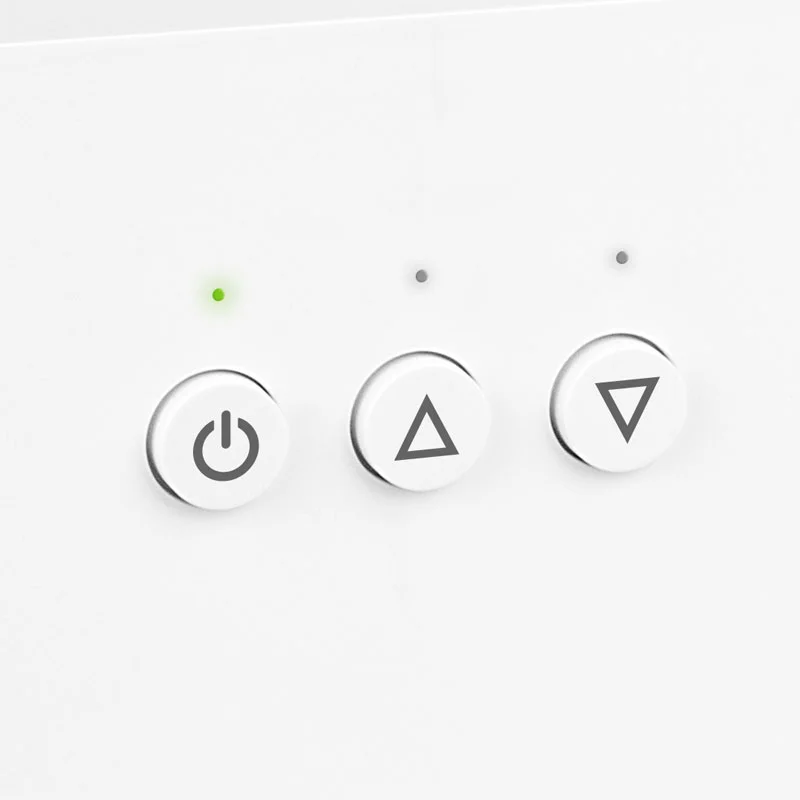

Сервисный выключатель на Fornax выключает приёмник одной кнопкой: мастеру не приходится ни перенастраивать Libra R, ни отсоединять провода управления. Сами провода подключают к съёмным колодкам, а комплектные кабели рассчитаны на ток до 2,5 А — для более мощного оборудования их заменяют. Реле приёмника переключается синхронно с переходом сетевого напряжения через ноль, поэтому контакты мало искрят и медленнее изнашиваются, а повторно включиться после выключения оно может не раньше чем через 30 секунд. Регулятор передаёт данные при каждом изменении температуры на 0,2 °C и не реже раза в пять минут, так что приёмник всегда знает актуальное состояние комнаты.
