Программатор недельный Auraton Libra

Недельный терморегулятор Auraton Libra управляет котлом по расписанию «день — ночь» на каждый день недели и обходится минимумом кнопок: большинство настроек делается ручкой с кнопкой OK. Он проводной, включает газовый котёл или электрическое отопление до 16 А, а при необходимости переключается с нагрева на охлаждение и управляет кондиционером. Белая Libra пришла на замену модели AURATON 3021.

Что даёт Libra

• Нагрев или охлаждение — в меню выбирают работу с котлом или с кондиционером, так что регулятор пригодится и летом
• Недельное расписание по часам — дневная температура в нужные часы каждого дня, ночная — в остальное время
• Готовые и собственные программы — заводские расписания для будней, выходных и защиты от замерзания и программы пользователя

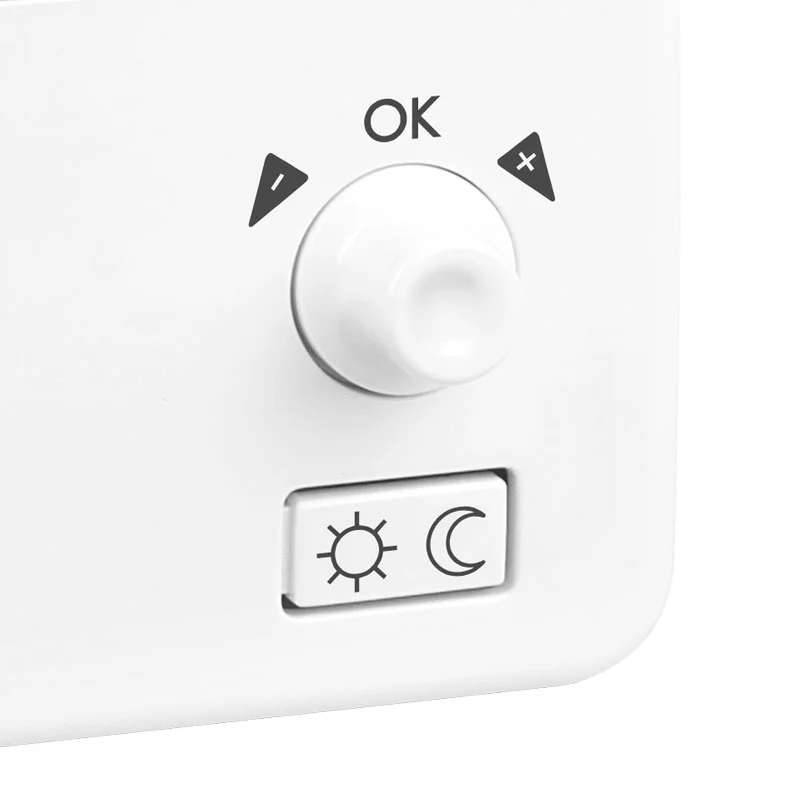

• Ручка и кнопка OK — уставки и время выбирают поворотом, без долгого перебора кнопок
• Временное ручное управление до 24 часов — дневная или ночная температура вне расписания на заданное количество часов
• Реле на 16 А и PWM — управляет котлом или электроотоплением, а алгоритм PWM сглаживает колебания температуры

Режим кондиционера в том же термостате

Libra может работать в двух режимах. Нагрев стоит с завода и подходит для котлов и электрических обогревателей. Режим охлаждения включают в конфигурационном меню, когда регулятор должен управлять кондиционером: тогда Auraton Libra включает охлаждение, а не нагрев, и то же недельное расписание работает для летнего климата дома или в офисе. Это первый пункт меню, которое открывается трёхсекундным удержанием двух кнопок, дальше идут гистерезис, задержка реле, коррекция показаний и калибровка часов.

Расписание: дневная температура по часам

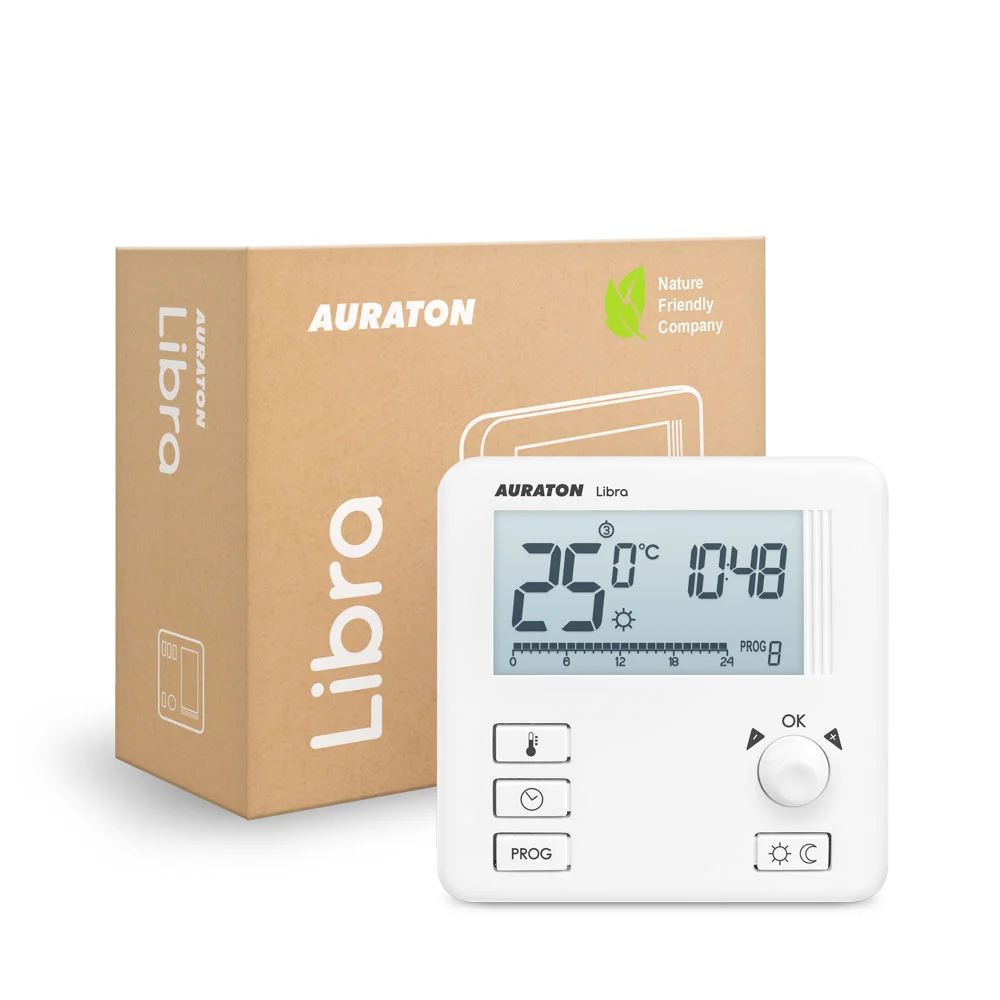

Программирование Libra сводится к одному вопросу — в какие часы каждого дня должна действовать дневная температура; остальную часть суток регулятор держит ночную. На экране это видно по линии времени из 24 делений: над часами с дневной температурой стоят чёрные прямоугольники. Заводское расписание уже готово: в будни дневной уровень действует с 5:00 до 8:00 и с 15:00 до 23:00, в субботу и воскресенье — с 6:00 до 23:00, а стартовые значения — 21 °C днём и 19 °C ночью. Обе температуры задаются в пределах 5–30 °C, причём ночная должна быть ниже дневной. Собственный график записывают в программу пользователя и при необходимости назначают другим дням недели.

Два способа отступить от расписания и защита от замерзания

Если нужно временно изменить режим, есть два варианта. Короткий — нажать кнопку ручного управления, и дневная или ночная температура будет держаться до ближайшего изменения по программе. Более долгий — удержать ту же кнопку три секунды и ручкой выбрать, сколько часов будет действовать ручной режим, но не больше 24. На время долгого отсутствия Libra переводят на программу 0: она автоматически держит 7 °C, чтобы не замёрзла вода в системе отопления. А после сезона управление можно совсем отключить, примерно пять секунд удерживая кнопку OK, — тогда на экране остаются только час и температура в комнате.

Гистерезис, задержка, коррекция и технические данные

Терморегулятор для котла Libra от Auraton включает нагрев с гистерезисом ±0,2 °C (заводское значение: при 20 °C включение при 19,8 °C, выключение при 20,2 °C) или ±0,4 °C, а в режиме PWM сам рассчитывает циклы по скорости прогрева и остывания комнаты. Задержку реле на 90 секунд включают в меню — с завода её нет, — а показания корректируют в пределах ±3 °C. Реле однополюсное двухпозиционное на 250 В и 16 А, диапазон управления — 5–30 °C, погрешность измерения ±1 °C, корпус 90 × 90 × 36 мм с защитой IP20. Питание — две щелочные батарейки AAA, рабочая температура — 0–45 °C.
