Программатор недельный Auraton Libra DS

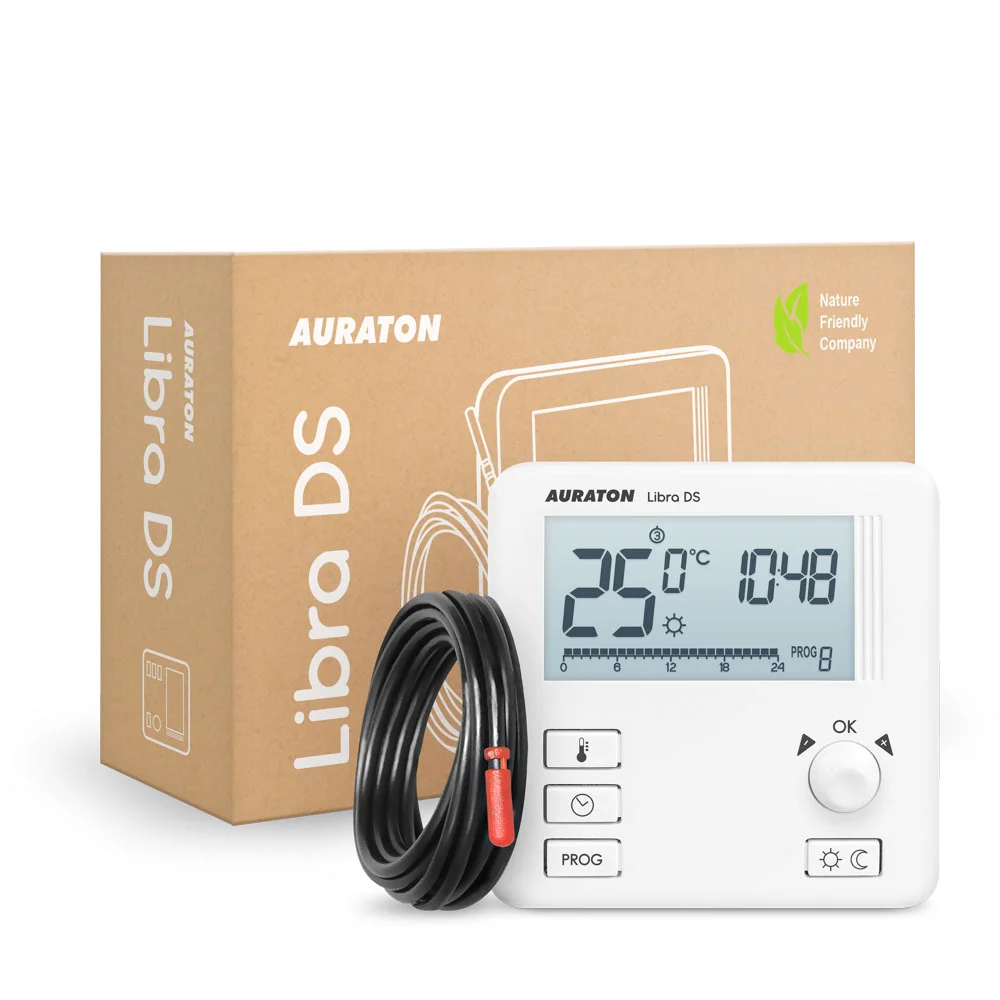

Двухдатчиковый терморегулятор Auraton Libra DS держит в комнате заданную температуру воздуха и одновременно следит, чтобы пол не перегрелся: для этого в комплекте есть второй, выносной датчик на кабеле 2,5 м. Это недельный проводной регулятор с расписанием «день — ночь», который управляет газовым или электрическим отопительным устройством до 16 А, а при необходимости работает и на охлаждение. На рынке Libra DS сменила AURATON 3021DS.

Преимущества Libra DS

• Датчик воздуха + датчик пола — комфорт в комнате по встроенному сенсору и защита пола от перегрева по выносному
• Предел температуры пола 10–55 °C — максимум для выносного датчика задаёте сами
• Положение реле на случай слабых батареек — заранее выбираете, останется ли отопление включённым или выключенным
• Недельное расписание по часам — дневная и ночная температуры по графику на каждый день
• Нагрев или охлаждение — режим переключают в меню
• PWM — нагрев включается циклами, и температура не качается

Как работают два датчика вместе

С подключённым выносным датчиком Libra DS поддерживает температуру воздуха по встроенному сенсору, а нагрев длится, пока какой-то из датчиков не достигнет своего предела. Поэтому бывает, что отопление выключается раньше, чем воздух в комнате прогрелся до уставки: пол уже дошёл до максимума, и регулятор его бережёт. Максимальную температуру выносного датчика задают отдельно от дневной и ночной, в пределах от 10 до 55 °C, а пока её не изменили, она равна 40 °C.

Что будет, если датчик пола отключится

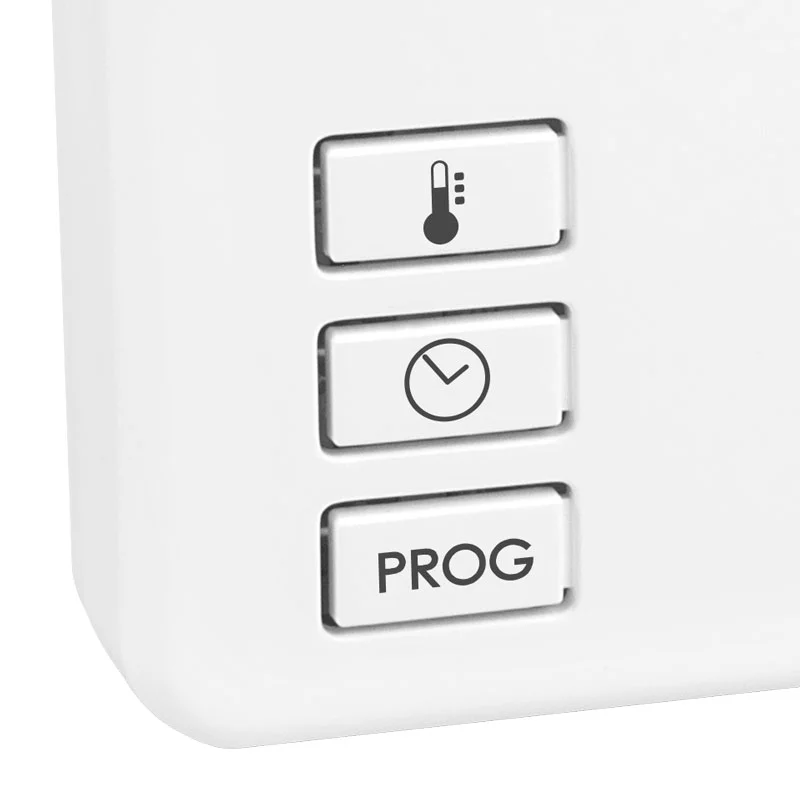

Когда выносной датчик отсоединили или он повреждён, на экране на месте температуры появляются чёрточки, регулятор переходит в аварийный режим и выключает реле, а вместе с ним и управляемое устройство. Выйти из этого состояния можно двумя способами: снова подключить датчик или перезапустить Libra DS одновременным удержанием двух кнопок, одна из которых — кнопка ручного управления. После перезапуска регулятор показывает температуру встроенного датчика и работает как обычный комнатный термостат. Сам выносной датчик подключают к отдельному гнезду на корпусе, а кабель длиной 2,5 м идёт в комплекте.

Расписание и ручное управление

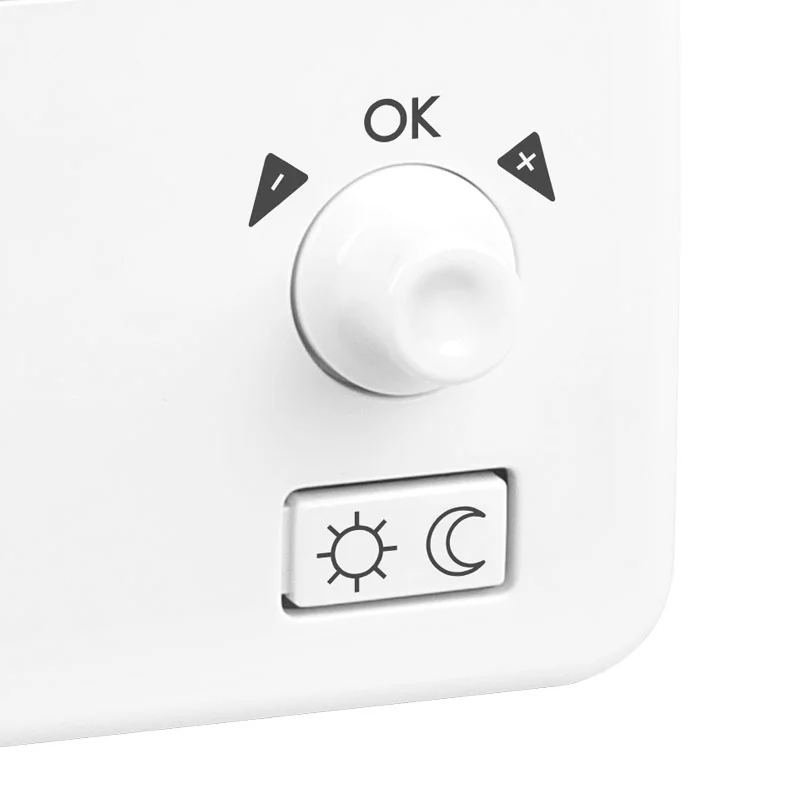

Недельный график в Libra DS строят одним шагом: выбираете часы дневной температуры для каждого дня, а в остальное время действует ночная. На линии времени из 24 делений часы дневного уровня отмечены чёрными прямоугольниками, а стартовые значения — 21 °C днём и 19 °C ночью. С завода дневной уровень включён в будни с 5:00 до 8:00 и с 15:00 до 23:00, в выходные — с 6:00 до 23:00; дневная и ночная температуры задаются в пределах 5–30 °C, и ночная всегда ниже. Три заводские программы не меняются, а программы пользователя настраивают под себя. Ручной режим держит нужный уровень до ближайшего изменения по расписанию или на заданное количество часов, до 24, а программа 0 переводит регулятор на защитные 7 °C.

Меню: охлаждение, PWM и Pr OFF / Pr ON

В конфигурационном меню терморегулятора Auraton Libra DS выбирают нагрев (стоит с завода) или охлаждение, гистерезис ±0,2 или ±0,4 °C либо PWM, задержку реле на 90 секунд (с завода выключена), коррекцию показаний ±3 °C, а также функцию Pr OFF / Pr ON. Внутри Libra DS — однополюсное реле на 250 В и 16 А, а управляет этот терморегулятор для котла или тёплого пола воздухом в пределах 5–30 °C с погрешностью ±1 °C и полом — в пределах 10–55 °C. Корпус 90 × 90 × 36 мм, IP20, питание от двух щелочных батареек AAA.
