Программатор недельный Regulus TP08

Программируемый комнатный термостат Regulus TP08 управляет котлом или кондиционером по недельному расписанию: на каждый день недели можно поставить отдельную программу и две температуры — экономную и комфортную — в пределах 5–35 °C. Расписание переключается каждый час, так что в сутки получается до 24 изменений. Питается от двух батареек AA, а котёл подключают к его клеммам L и H.

Что предлагает Regulus TP08

• 8 готовых и 8 собственных программ — заводские 0–6 и 8, пользовательские 10–16 и 18; каждому дню недели — своя
• Две температуры, эконом и комфорт — каждая от 5 до 35 °C с шагом 0,5 °C
• Программа против замерзания — включает отопление, когда в помещении ниже 5 °C
• Отдельные контакты для нагрева и охлаждения — клеммы H и C на обороте корпуса
• Задержка включения — переключатель не даёт котлу часто включаться и выключаться при колебаниях температуры
• Временное изменение температуры — до следующего шага программы или на заданное число часов

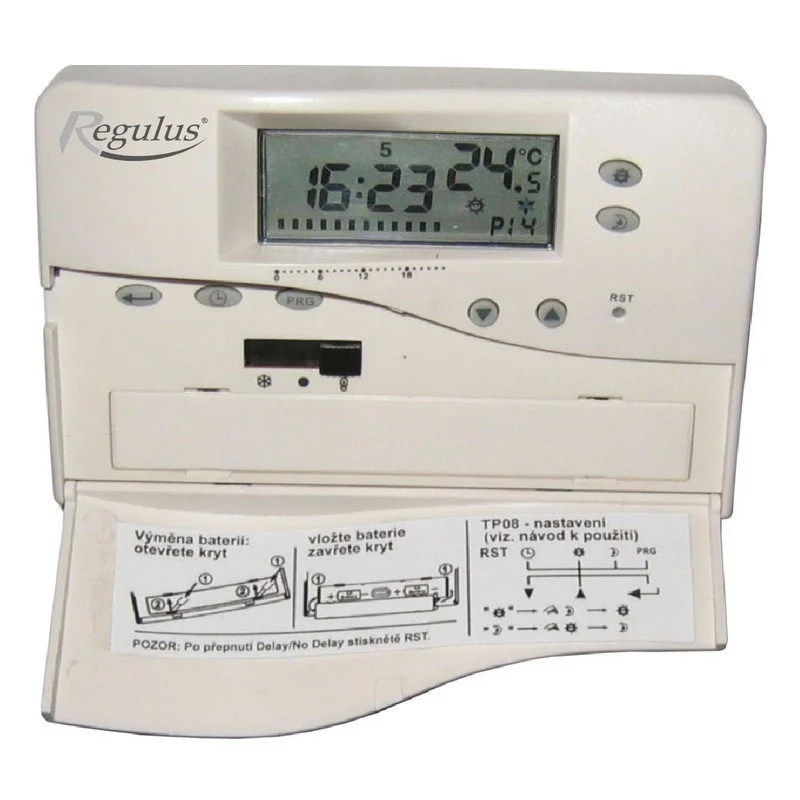

• Дисплей с графиком программы — температура в комнате, день и время, номер программы и её график, состояние котла

Программы 0–6, 8 и собственные 10–16, 18

Среди заводских программ 0–4 — готовые суточные графики, 5 — комфортная температура весь день, 6 — экономная весь день, 8 — защита от замерзания. Если ни один график не подходит, собственные программы 10–16 и 18 составляют самостоятельно: кнопками комфорта и эконома отмечают каждый час суток, а заданное расписание видно в левом нижнем углу дисплея. Каждому из семи дней недели назначают любую программу, так что будни и выходные могут жить по разным расписаниям.

Клеммы L, H, C и переключатель задержки

На обороте программатора TP08 от Regulus, в правом верхнем углу, есть три клеммы: L — напряжение управления, H — управление отоплением, C — кондиционером. Контакт выдерживает 8 А активной (2 А индуктивной) нагрузки при 24–230 В переменного тока. Переключатель режима имеет три положения: огонёк — отопление, снежинка — охлаждение, посередине — OFF. Под клеммами есть двухпозиционный переключатель задержки: без задержки котёл включается через 10 секунд, а кондиционер — через 5 минут; с задержкой — оба через 5 минут.

Что показывает дисплей

Датчик опрашивается каждые 10 секунд, точность измерения — ±0,5 °C, а дисплей показывает температуру от 0,0 до 39,5 °C. Во время защиты от замерзания попеременно мигают измеренная температура и символ dF, а значок пропеллера показывает, что выход замкнут и котёл работает. Формат времени — 24 или 12 часов, выбирается перемычкой на плате; степень защиты корпуса — IP30.
