Програматор тижневий Regulus TP08

Програмований кімнатний термостат Regulus TP08 керує котлом або кондиціонером за тижневим розкладом: на кожен день тижня можна поставити окрему програму і дві температури — економну й комфортну — в межах 5–35 °C. Розклад перемикається щогодини, тож на добу виходить до 24 змін. Живиться від двох батарейок AA, а котел підключають до його клем L і H.

Що пропонує Regulus TP08

• 8 готових і 8 власних програм — заводські 0–6 і 8, користувацькі 10–16 і 18; кожному дню тижня — своя
• Дві температури, економ і комфорт — кожна від 5 до 35 °C із кроком 0,5 °C
• Програма проти замерзання — вмикає опалення, коли в приміщенні нижче 5 °C
• Окремі контакти для нагріву й охолодження — клеми H і C на звороті корпусу
• Затримка вмикання — перемикач не дає котлу часто вмикатися і вимикатися при коливаннях температури
• Тимчасова зміна температури — до наступного кроку програми або на задану кількість годин

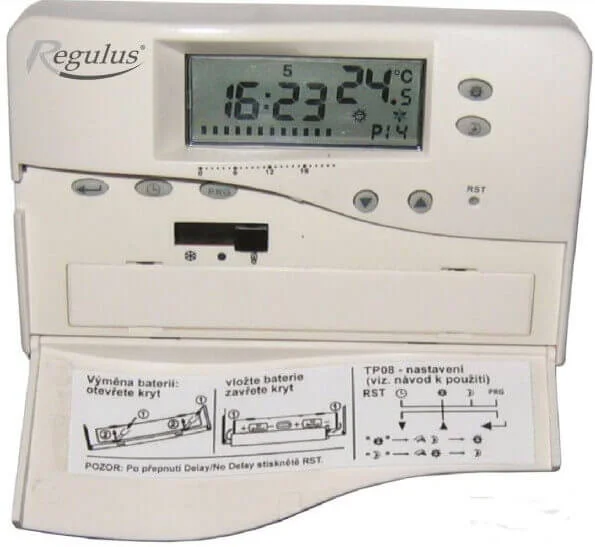

• Дисплей із графіком програми — температура в кімнаті, день і час, номер програми та її графік, стан котла

Програми 0–6, 8 і власні 10–16, 18

Серед заводських програм 0–4 — готові добові графіки, 5 — комфортна температура цілу добу, 6 — економна цілу добу, 8 — захист від замерзання. Якщо жоден графік не підходить, власні програми 10–16 і 18 складають самостійно: кнопками комфорту й економу позначають кожну годину доби, а заданий розклад видно в лівому нижньому куті дисплея. Кожному з семи днів тижня призначають будь-яку програму, тож будні й вихідні можуть жити за різними розкладами.

Клеми L, H, C і перемикач затримки

На звороті програматора TP08 від Regulus, у правому верхньому куті, є три клеми: L — напруга керування, H — керування опаленням, C — кондиціонером. Контакт витримує 8 А активного (2 А індуктивного) навантаження при 24–230 В змінного струму. Перемикач режиму має три положення: вогник — опалення, сніжинка — охолодження, посередині — OFF. Під клемами є двопозиційний перемикач затримки: без затримки котел вмикається через 10 секунд, а кондиціонер — через 5 хвилин; із затримкою — обидва через 5 хвилин.

Що показує дисплей

Датчик опитується кожні 10 секунд, точність виміру — ±0,5 °C, а дисплей показує температуру від 0,0 до 39,5 °C. Під час захисту від замерзання поперемінно блимають виміряна температура і символ dF, а значок пропелера показує, що вихід замкнений і котел працює. Формат часу — 24 або 12 годин, вибирається перемичкою на платі; ступінь захисту корпусу — IP30.
