Недельный программатор Thermo Alliance ТА-2402

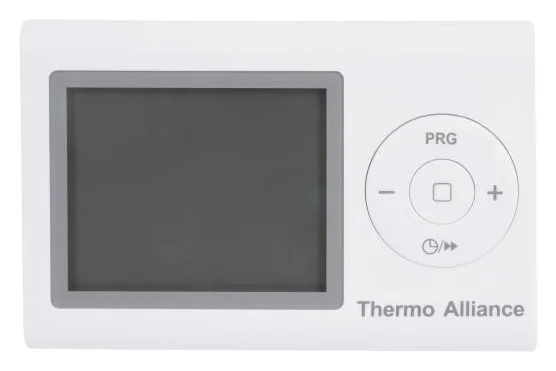

Недельный программируемый термостат Thermo Alliance ТА-2402 управляет котлом по расписанию: шесть смен температуры в сутки, отдельные графики на будни и выходные или на каждый день недели. С котлом термостат соединяется через нормально разомкнутый контакт реле. Дисплей имеет белую подсветку.

Что умеет Thermo Alliance ТА-2402

• Три схемы расписания — 7 дней отдельно, 5/2 дня или 24-часовой режим
• Шесть событий в сутки — время с шагом 10 минут, температура с шагом 0,5 °C в пределах 5–35 °C
• Обогрев, охлаждение и защита от замерзания — в режиме OFF обогрев включается, когда в помещении ниже 7 °C
• Временная, постоянная температура и отпуск — до следующей программы, до отмены или на 1–99 дней
• Калибровка датчика — от −3,0 до +3,0 °C с шагом 0,5 °C
• Белая подсветка — включается от любой кнопки

Заводская неделя P1–P6

С завода термостат Thermo Alliance ТА-2402 уже имеет расписание. В будни он поднимает температуру до 20 °C в 6:00, с 8:00 до 17:00 держит 15 °C, в 17:00 даёт 21 °C, а с 22:00 снова 15 °C. В субботу и воскресенье день начинается в 7:30 с 20 °C, в 16:30 температура растёт до 21 °C, а в 22:30 опускается до 15 °C. Любое из шести событий P1–P6 переписывают кнопкой PRG: сначала выбирают схему недели, затем для каждого события время и температуру. Посмотреть запрограммированное можно той же кнопкой, перелистывая дни «+» и «–».

Отступление от графика: до программы, навсегда или на 99 дней

Кнопками «+» и «–» температуру меняют до следующей программы — после неё ТА-2402 возвращается к расписанию. Режим удержания держит заданную температуру постоянно, пока его не отменят, а режим «отпуск» — от 1 до 99 дней, счётчик d:1…d:99 виден на дисплее. Датчик измеряет температуру от 0 до 40 °C с шагом 0,1 °C, а если показания расходятся с контрольным термометром, в меню CAL их сдвигают на ±3 °C. Подсветка включается от любой кнопки и гаснет через 15 секунд.

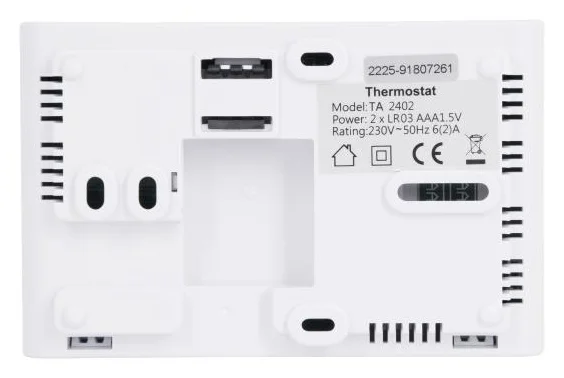

Клеммы 2 и 3: котёл, насос, сервопривод

Котёл подключают двумя проводами к клеммам 3 (NO) и 2 (COM) — нормально разомкнутого контакта реле. Так же к программатору подсоединяют сервоклапан или насос, сервопривод или электрический тёплый пол — для него допустимая нагрузка — до 1380 Вт. Напряжение на клеммах определяется управляемым устройством, поэтому сечение провода зависит от него, а длина кабеля значения не имеет. Один термостат управляет одним устройством.
