Терморегулятор Salus VS 35 W

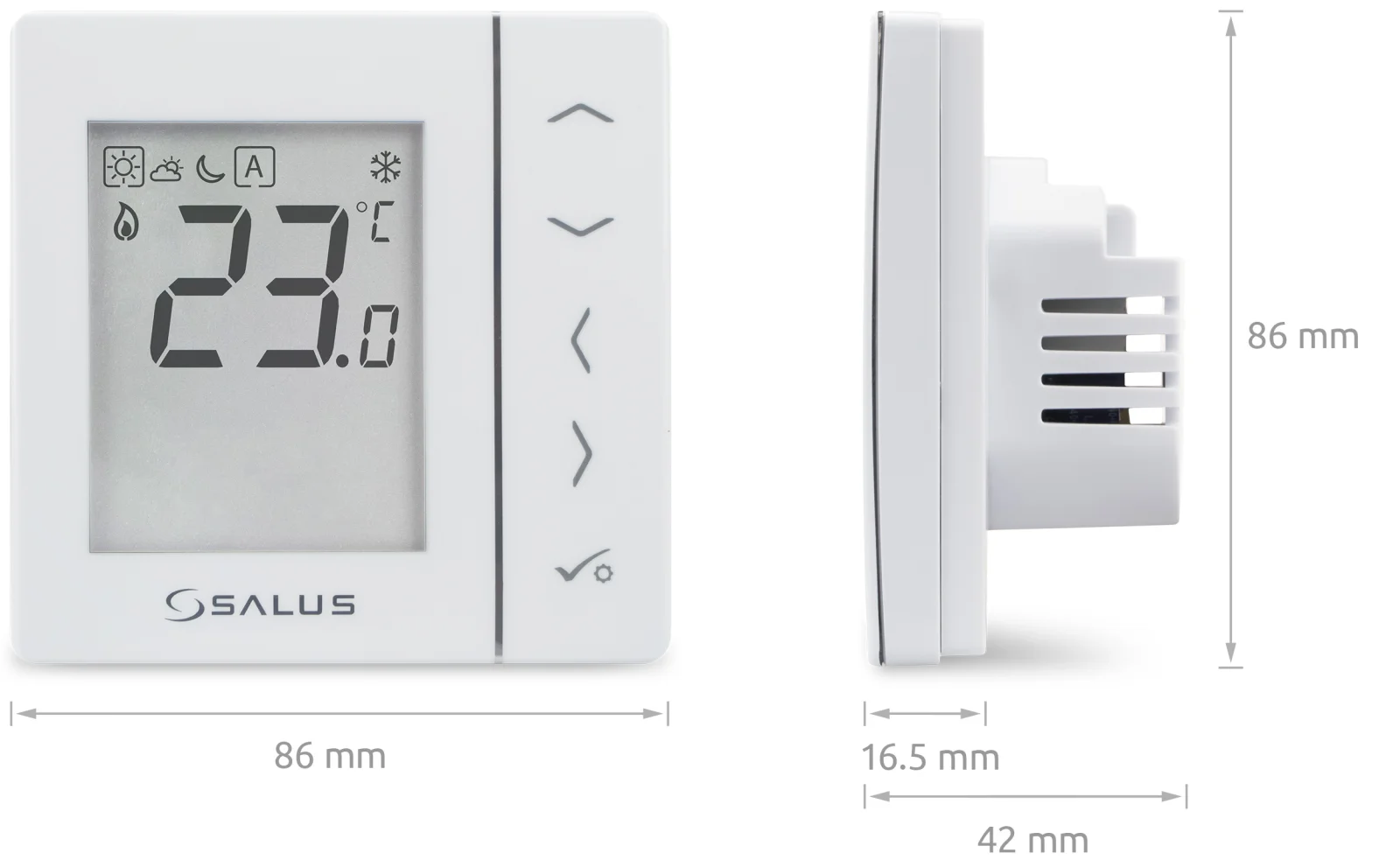

Цифровой терморегулятор Salus VS35W ставится в стандартную монтажную коробку 60 мм и управляет водяным тёплым полом, который нагревается медленно. Питается от сети 230 В, держит заданную температуру без расписания и при необходимости работает на охлаждение. К котлу его подключают через дополнительное реле, а к центру коммутации — напрямую.

Что умеет Salus VS35W

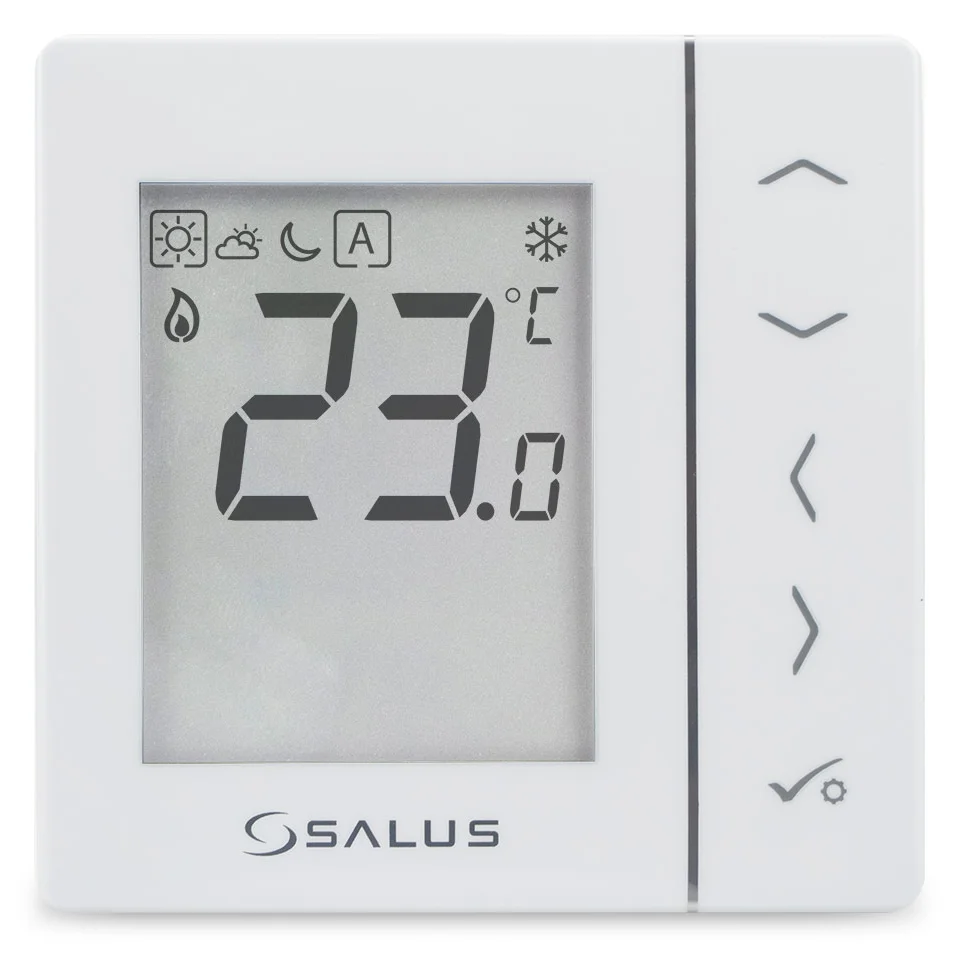

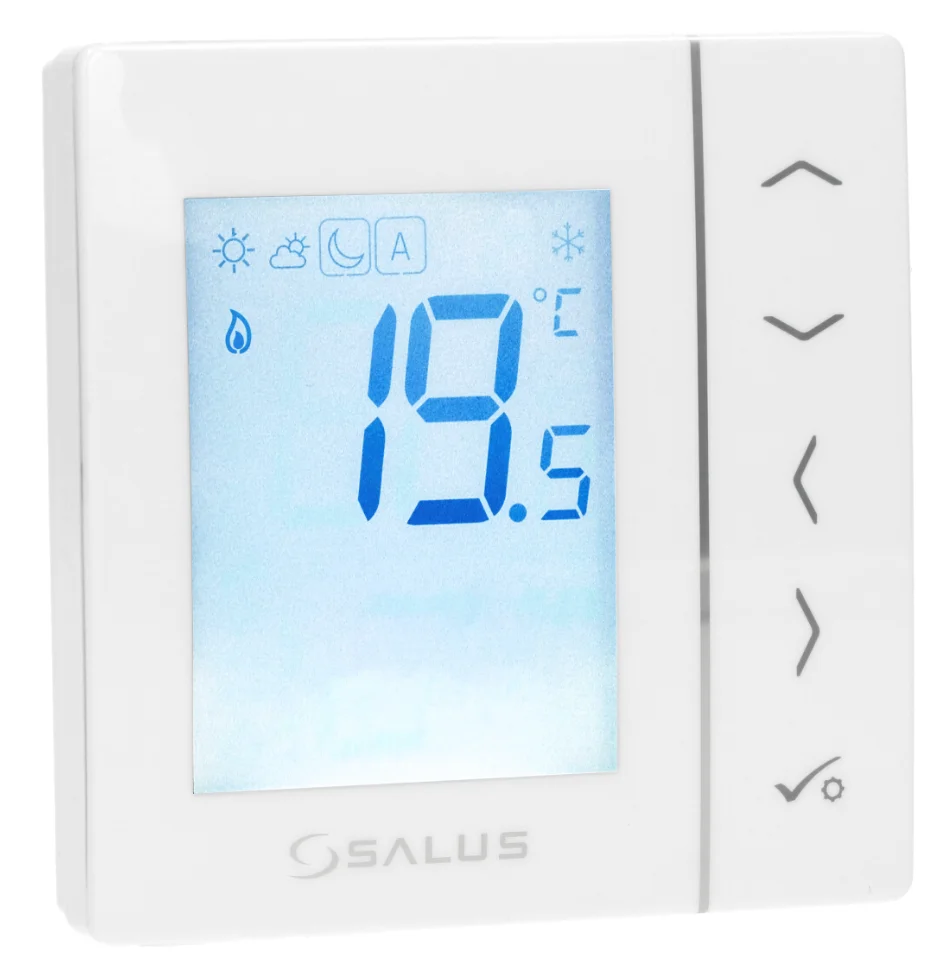

• Четыре уровня температуры — комфорт, стандарт, эконом и AUTO, когда снижение задаёт вход NSB
• Управление PWM или гистерезис ±0,25 / ±0,5 °C — метод выбирают под инерцию пола
• Нагрев и охлаждение — с отдельными пределами уставки для каждого режима
• Защита клапанов от закисания — включается в сервисном меню
• Место для датчика пола FS300 — клеммы S1, S2 для ограничения температуры покрытия
• Ночное снижение через вход NSB — сигнал 230 В от программируемого регулятора или внешнего таймера
• Блокировка уставки — температуру не изменят случайно
• Защита от замерзания — порог от 5 до 17 °C

Для пола с большой инерцией

Терморегулятор создан для поверхностного отопления и охлаждения с большой тепловой инерцией, и для таких систем в нём предусмотрено широтно-импульсное управление PWM. Для систем, которым оно не нужно, в сервисном меню есть классический гистерезис ±0,25 или ±0,5 °C. Там же задают тип термопривода — нормально открытый или нормально закрытый — и включают защиту клапанов. Уставку можно ограничить отдельно для каждого режима: для нагрева — в пределах 5–35 °C, для охлаждения — 5–40 °C.

Датчик пола S1/S2 и пределы покрытия

К клеммам S1 и S2 подключают выносной датчик, и тогда терморегулятор Salus VS35W следит ещё и за температурой самого пола. Для неё задаются верхний и нижний пределы в диапазоне от 6 до 45 °C, а для режима охлаждения — отдельный лимит. Если предел достигнут или с датчиком что-то не так, дисплей сообщит об этом кодом ошибки. Показания температуры подправляют в пределах ±3 °C.

К котлу — через реле RM-16A

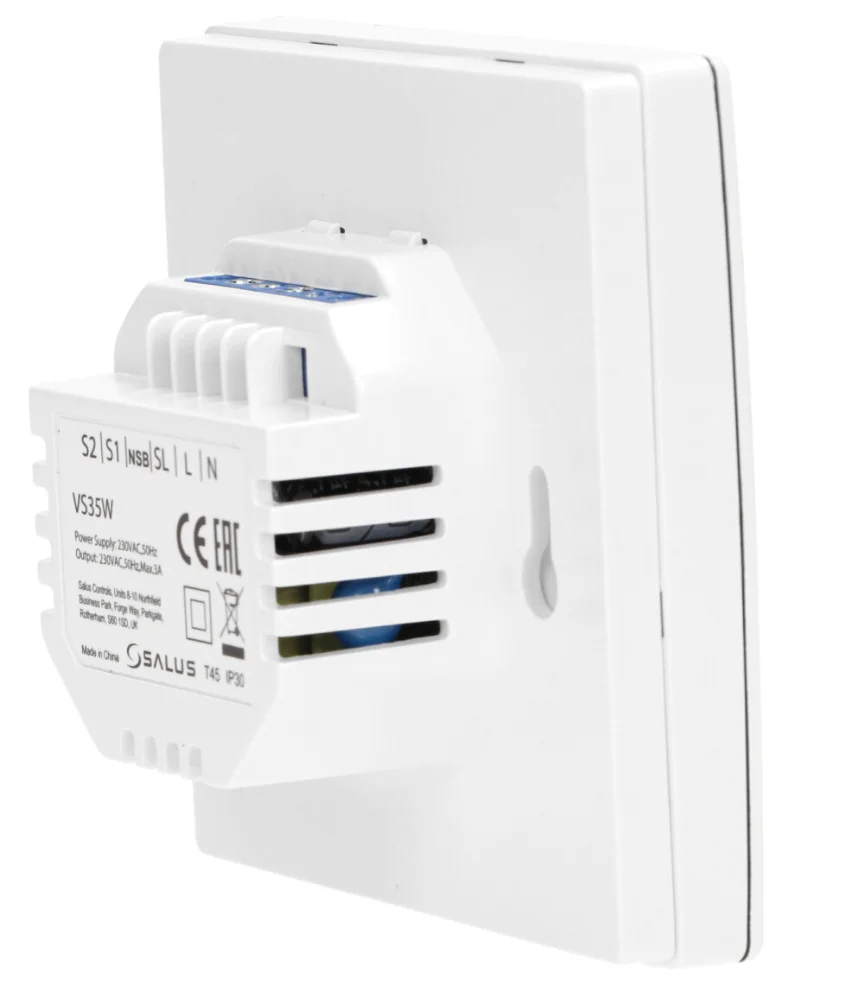

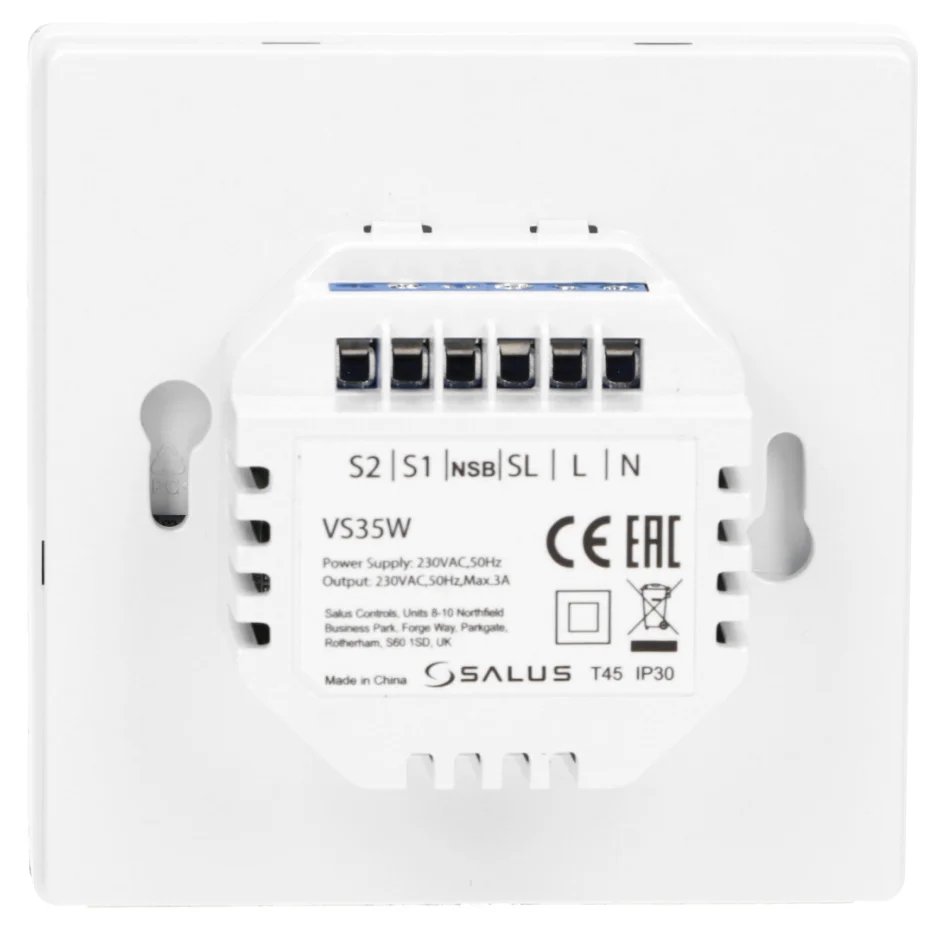

Терморегулятор питается от 230 В через клеммы L и N, а его выход SL — тоже 230 В переменного тока. На центре коммутации клемма SL обозначена стрелкой, и в такой связке прибор работает как часть системы из нескольких терморегуляторов. Котлу же нужен беспотенциальный контакт, поэтому терморегулятор Salus VS35W подключают к нему через реле RM-16A, на его клеммы COM и NO. Заднюю часть корпуса используют только с этой моделью.
