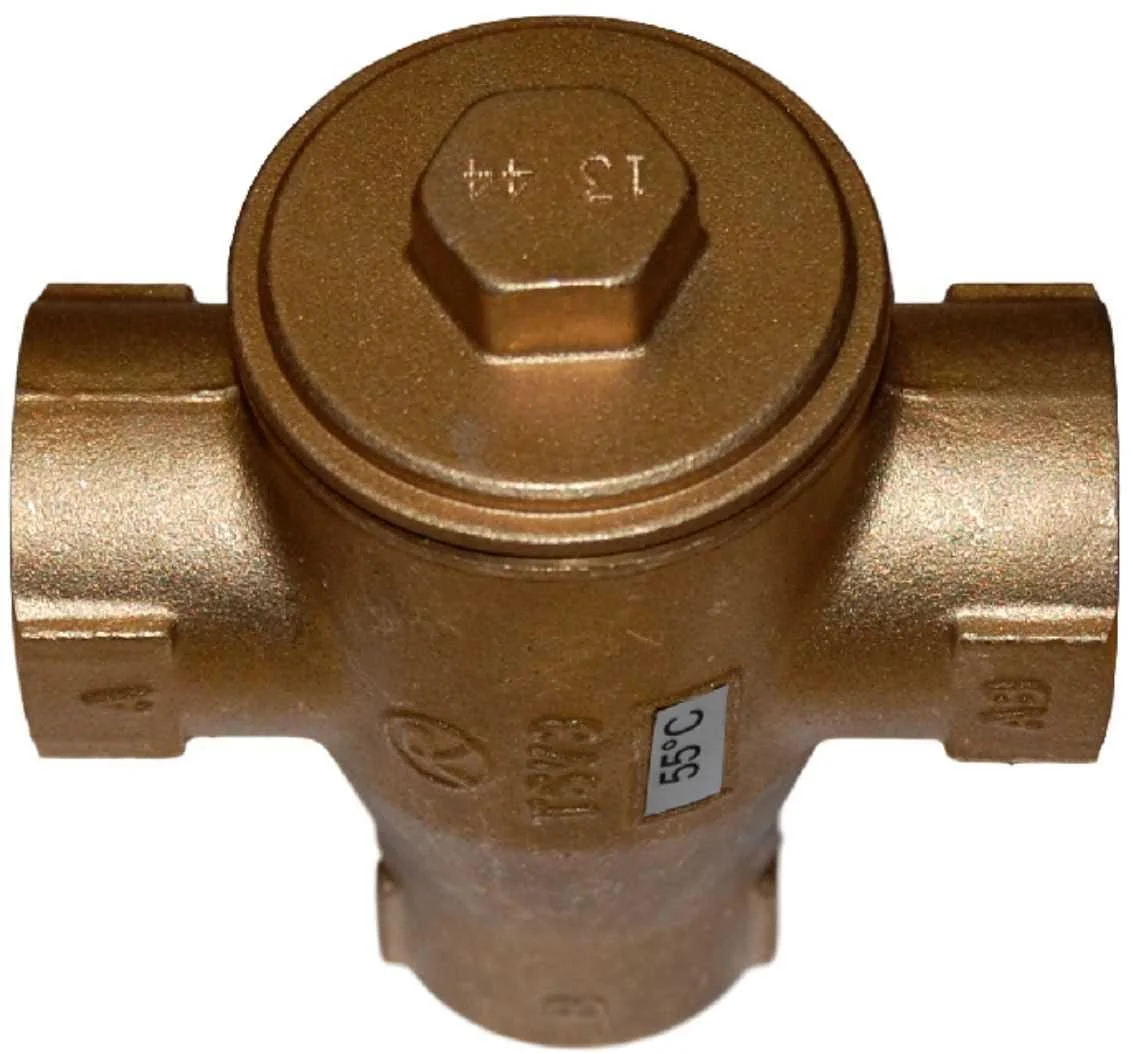

Термостатический смесительный вентиль Regulus TSV3B 55*C DN25 3x1"

Три одинаковых патрубка по 1" и порог 55 °C — так устроен термостатический смесительный вентиль Regulus TSV3B для твердотопливного котла на трубе DN25. Он держит воду на входе котла не холоднее 55 °C: если «обратка» из системы отопления или аккумулирующего бака холодная, к ней подмешивается горячая вода с выхода котла.

Преимущества вентиля TSV3B 55 °C

• Ресурс котла — благодаря теплой «обратке» котел меньше зарастает, работает с более высоким КПД и служит дольше.
• Байпас — без отдельного вентиля — термовставка сама управляет горячим потоком с выхода котла, так что обвязка проще.
• Полная мощность котла — если вода из системы уже близка к 55 °C, вентиль закрывает байпас до конца, так что температура на выходе котла чрезмерно не растет.

Что происходит на пороге 55 °C

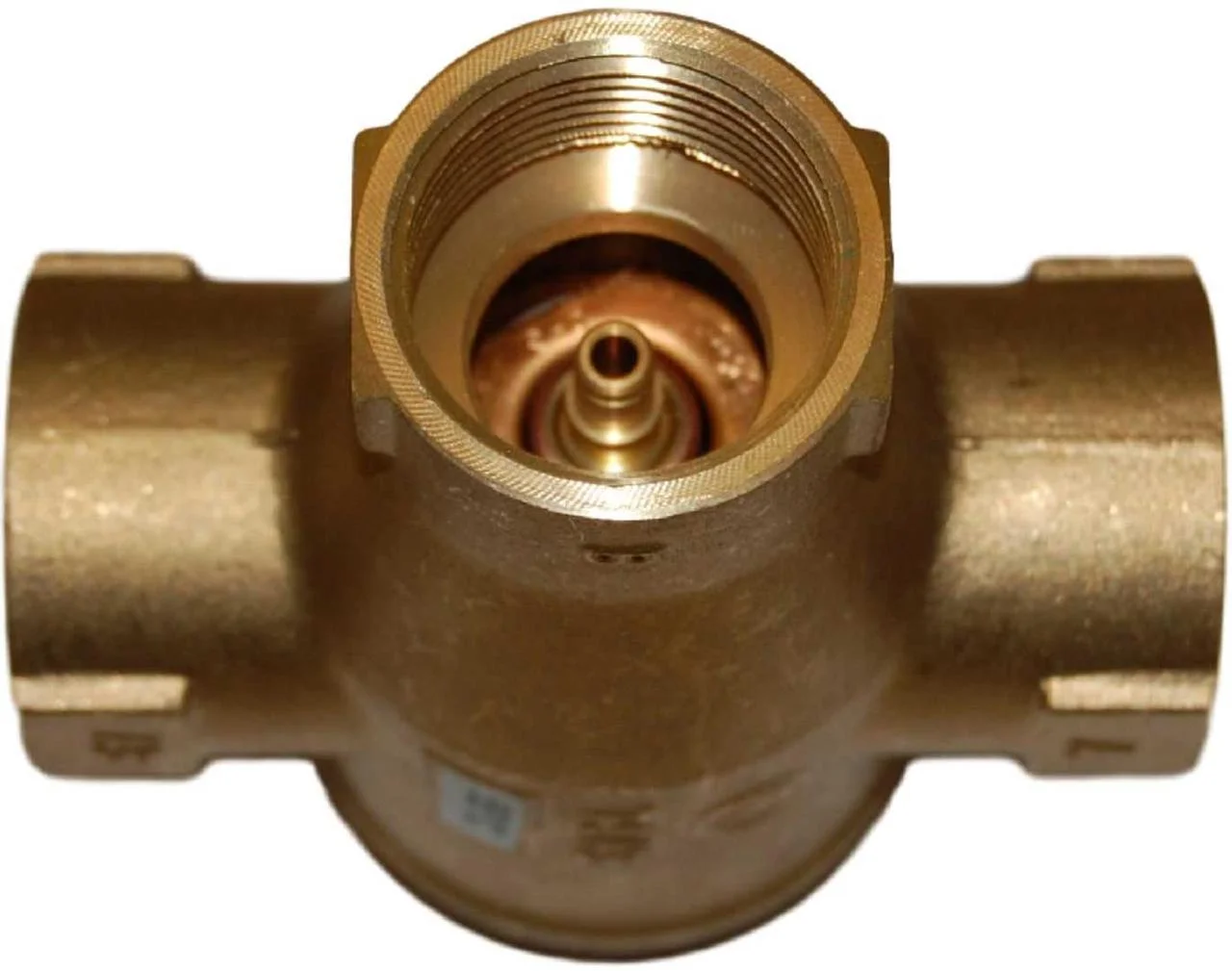

Все три патрубка имеют внутреннюю резьбу G 1". Через вход A в вентиль идет вода от системы или бака, через B — горячая вода с выхода котла, а выход AB подает смесь в котел. Пока на AB холоднее 55 °C, термовставка держит A закрытым, и котел греется собственной водой со входа B. Достигнув 55 °C, вставка открывает A и прикрывает B, переводя котел на работу в систему. Поскольку вставка всегда работает парой входов, в правильно собранной схеме расход через котел остается постоянным и при холодной, и при горячей «обратке». А когда вода из бака или системы сама прогрета почти до 55 °C или выше, горячий вход закрывается полностью — и котел даже тогда может работать на полную мощность.

Пропускная способность и конструкция DN25

Для потока из системы (A→AB) коэффициент Kvs составляет 6,2 м³/ч, для байпасного потока (B→AB) — 4,4 м³/ч. Корпус вентиля латунный, пружина нержавеющая, на термоэлементе и заглушке стоят уплотнения из EPDM, на конусе — из NBR. Рабочие пределы TSV3B — 6 бар и 95 °C; по осям патрубков вентиль имеет 94 на 106 мм и весит 0,77 кг.

Regulus и собственные вентили

Regulus основали в 1992 году, и уже с 2000-го компания производит собственные вентили и насосные группы вместо того, чтобы только их импортировать. Изделия проектируют, испытывают и производят в Чехии, еще один завод работает в Словакии. За годы работы у Regulus более 12 000 реализованных проектов, продукцию он поставляет в 46 стран. Основатель компании — инженер Павел Кучера, который вместе с двумя партнерами начал дело в подвале в пражских Коморжанах; сейчас в Regulus работают более 180 специалистов.
