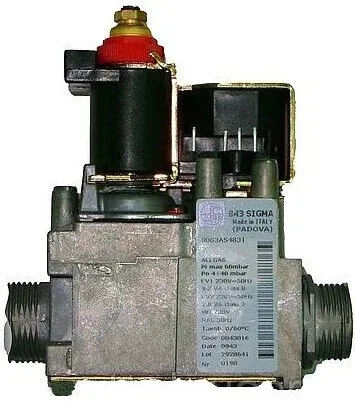

0.843.016 Газовый клапан 843 SIGMA для котлов

Двухступенчатый газовый клапан SIT 843 SIGMA, код 0.843.016, — запчасть для котлов Protherm, в которых он стоит под заводским номером 20025317. Клапан переключает горелку между большим и малым пламенем, поэтому котел работает на одном из двух уровней мощности, а не только включается на полную.

Чем ценен SIGMA 843 в котле

• Модуляция High/Low — два фиксированных уровня давления газа на горелке, малый и большой.
• Модулятор на 230 В — катушка уровня мощности питается от того же сетевого напряжения, что и запорные клапаны.
• Двойное перекрытие газа — два запорных электроклапана классов B и J, закрытие до 1 с.
• Закрытие пружинами — без питания или без газа затворы закрываются сами.
• Сервоуправляемый регулятор класса B — с выводом для компенсации давления камеры сгорания.

Два уровня мощности: как работает High/Low

В отличие от плавной модуляции, SIGMA 843 держит давление газа на одном из двух настроенных уровней, а переключает их электрический модулирующий оператор по команде котла. Для кода 0.843.016 диапазон настройки уровней — 4–40 мбар, а минимальное и максимальное давление на выходе регулируют отдельно.

Черная катушка модулятора 230 В RAC

У модулятора SIGMA 843 черная катушка на 230 В, 50 Гц с выпрямленным током (RAC) и мощностью 2,8 ВА. Разъем для нее — серии 960.4, с ним катушка имеет защиту IP40 или IP44. Модуляторы с плавной регулировкой в серии питаются низким постоянным напряжением 9 или 17 В, поэтому двухступенчатый клапан на их место не встанет, и наоборот.

Номер Protherm 20025317

В котлах Protherm этот клапан SIT значится как запчасть 20025317. Если такой номер стоит в перечне запчастей котла или старый клапан имеет код SIT 0.843.016 (0843016), это та же модель.

Резьба G 3/4, корпус 113 мм, без выхода на запальник

У клапана 0.843.016 корпус из алюминиевого сплава длиной 113 мм и наружная резьба G 3/4 на входе и выходе. Выхода на запальную горелку у этой версии нет. Запорные клапаны питаются от 230 В, 50 Гц и в работе потребляют 40 мА (EV1) и 12 мА (EV2). Клапан принимает газ под давлением до 60 мбар и рассчитан на температуру вокруг от 0 до +60 °C. На входе стоит фильтр, а штуцеры давления имеют невыпадающие винты.

843 SIGMA в паре с электроникой SIT

Для клапанов SIGMA, в том числе и двухступенчатого 843, SIT выпускает блок контроля пламени 579 DBC. Он подходит для котлов с естественной и принудительной тягой, работает с прямым розжигом или с прерывистым запальником и имеет ручной или автоматический сброс блокировки с сигнализацией на блоке или дистанционно. Другой вариант — блок розжига 504 NAC, в котором розжиг и разъем объединены, со степенью защиты IP40 или IP44.

SIGMA: одна основа, три способа управления

Серия SIGMA — это многофункциональные клапаны SIT для бытовых отопительных и комбинированных котлов, водонагревателей и обогревателей с автоматическим розжигом. Корпус с двумя запорными клапанами и регулятором у всей серии общий, а 843 выделяется именно двумя ступенями мощности.

SIT и ее газовые клапаны

Итальянская SIT появилась в Падуе в 1953 году, а в 1964-м впервые продала свой механический газовый клапан за рубеж, в Германию. Сегодня в группе более 2000 сотрудников — большинство за пределами Италии — и заводы механической автоматики в Ровиго, Брашове, Сучжоу и Монтеррее. Клапаны SIT ставят в котлы, водонагреватели, камины и кухонное оборудование.
