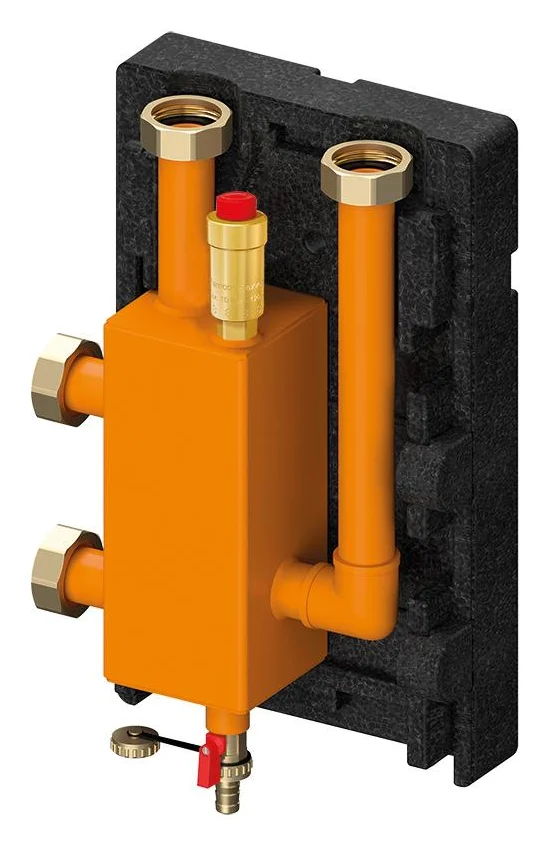

Гидравлическая стрелка Meibes MHK 25

Если котел выдает до 50 кВт, а от него выходят трубы на 1½″, под такую котельную рассчитана Meibes MHK 25 — гидравлическая стрелка, совмещенная с воздухоотделителем и шламоуловителем. Через нее проходит до 2 м³/ч теплоносителя, и все четыре патрубка имеют одинаковую резьбу 1½″.

Сильные стороны MHK 25

• Резьба 1½″ и с котловой, и с отопительной стороны — котел и контуры подключаются одним размером, обе пары патрубков уплотняются плоской прокладкой.
• 2 м³/ч на 50 кВт — типоразмер DN25 рассчитан именно на такую нагрузку при перепаде 20 K.
• Воздухоотделитель, стрелка и шламоуловитель вместе — вместо трех приборов на трубопроводе стоит один сварной корпус.
• Воздух выходит сам — автоматический воздухоотводчик непрерывно сбрасывает собранный воздух наружу.
• Готовность к магнитному фильтру — в корпусе есть место под два магнетитовых уловителя, их можно добавить позже.

Одинаковые патрубки 1½″ и шаг 125 мм

У младшего типоразмера серии, DN25, котловая пара патрубков не отличается от отопительной: подача и обратка с обеих сторон имеют внутреннюю резьбу 1½″ под плоскую прокладку. Оси подачи и обратки разнесены на 125 мм. Патрубки сделаны из фланцевых труб и накидных гаек, а прямоугольный сварной корпус занимает 435 × 225 мм.

Расчетный поток — 2 м³/ч. При разнице температур подачи и обратки 20 K это покрывает котельную мощностью до 50 кВт. Пределы работы — PN 6 и 110 °C.

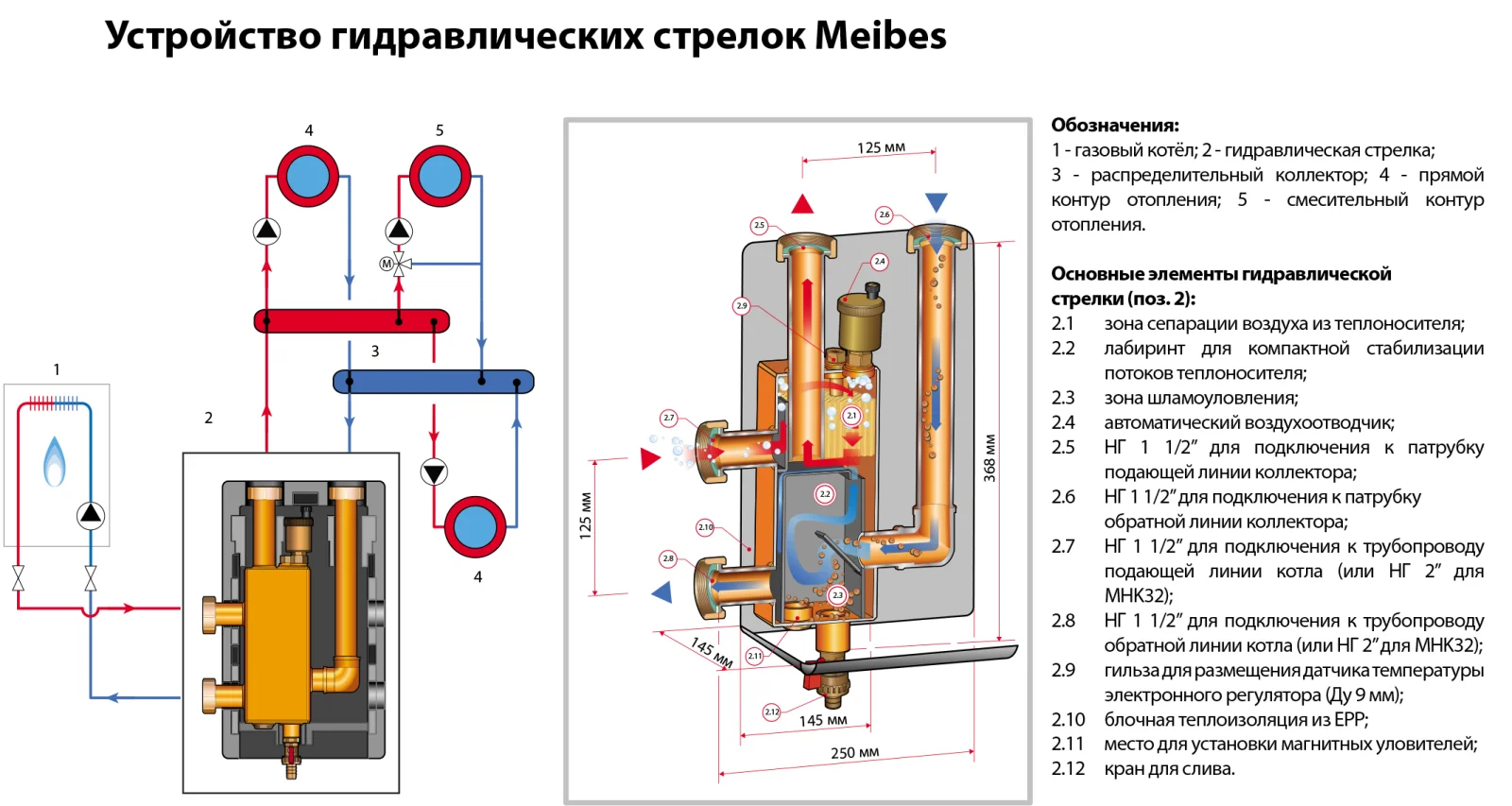

Воздухоотделитель: отбойная пластина и сборная камера

Вода от котла, войдя в стрелку Meibes, наталкивается на отбойную пластину и успокаивается под крышкой. Там пузырьки всплывают и копятся в сборной камере. Обратный поток из контуров тоже отдает воздух наверх — через днища с отверстиями и отдельный канал для воздуха. Из камеры его без остановок выпускает автоматический воздухоотводчик.

Гидравлическая стрелка: выпрямитель и перфорированные днища

Котловая подача в MHK 25 проходит через выпрямитель потока, а между котловой и отопительной частями стоят встроенные днища с отверстиями. Именно эти отверстия гасят завихрения: горячая и остывшая вода не перемешиваются, а ложатся слоями, хотя корпус невысокий.

Шламоуловитель: отстойники, расширяющиеся книзу

Обратка из контуров проходит через отстойные карманы, каждый из которых больше и глубже предыдущего, поэтому вода в них замедляется. Грязь, которую она несет, отводится вниз в шламовый отсек, а оттуда — наружу через шаровой кран в нижней части. Дополнительно в корпус можно установить магнетитовые уловители, на которых оседают магнитные частицы и магнетит. В крышке есть гильза для датчика температуры подачи.

Meibes: обвязка, собранная из готовых модулей

Meibes — немецкая компания, которая с 2001 года входит в группу Aalberts; в этой же группе работают Flamco и Simplex. Компания делает ставку на заранее собранные арматурные узлы, которые сокращают время монтажа и потребность в людях на объекте, и имеет 45 зарегистрированных патентов в области систем быстрого монтажа. Стрелки серии MHK рассчитаны на коллекторы и насосные группы Meibes и монтируются под группой или под коллектором.
