Гідравлічна стрілка Meibes MHK 25
- Максимальна протока
- 2 м³/год
- Діаметр підключення джерела
- 1 1/2"
- Діаметр підключення споживача
- 1 1/2"
Meibes
Усі товари бренду Meibes
14 000,00 ₴
Відправка наступного робочого дня якщо замовлення до 12:00
- доставка
- За тарифами перевізника
- гарантія
- 5 років
- оплата
- При отриманні, на карту, рахунок
- повернення
- 14 днів, товар у комплекті й без слідів монтажу
Опис
Якщо котел видає до 50 кВт, а від нього виходять труби на 1½″, під таку котельню розрахована Meibes MHK 25 — гідравлічна стрілка, суміщена з повітровідділювачем і шламовловлювачем. Через неї проходить до 2 м³/год теплоносія, і всі чотири патрубки мають однакову різьбу 1½″.
Сильні сторони MHK 25
- Різьба 1½″ і з котлового, і з опалювального боку — котел і контури підключаються одним розміром, обидві пари патрубків ущільнюються плоскою прокладкою.
- 2 м³/год на 50 кВт — типорозмір DN25 розрахований саме на таке навантаження при перепаді 20 K.
- Повітровідділювач, стрілка і шламовловлювач разом — замість трьох приладів на трубопроводі стоїть один зварний корпус.
- Повітря виходить само — автоматичний повітровідвідник безперервно скидає зібране повітря назовні.
- Готовність до магнітного фільтра — у корпусі є місце під два магнетитові уловлювачі, їх можна додати пізніше.
Однакові патрубки 1½″ і крок 125 мм
У молодшого типорозміру серії, DN25, котлова пара патрубків не відрізняється від опалювальної: подача і зворотка з обох боків мають внутрішню різьбу 1½″ під плоску прокладку. Осі подачі й зворотки рознесені на 125 мм. Патрубки зроблені з фланцевих труб і накидних гайок, а прямокутний зварний корпус займає 435 × 225 мм.
Розрахунковий потік — 2 м³/год. При різниці температур подачі й зворотки 20 K це покриває котельню потужністю до 50 кВт. Межі роботи — PN 6 і 110 °C.

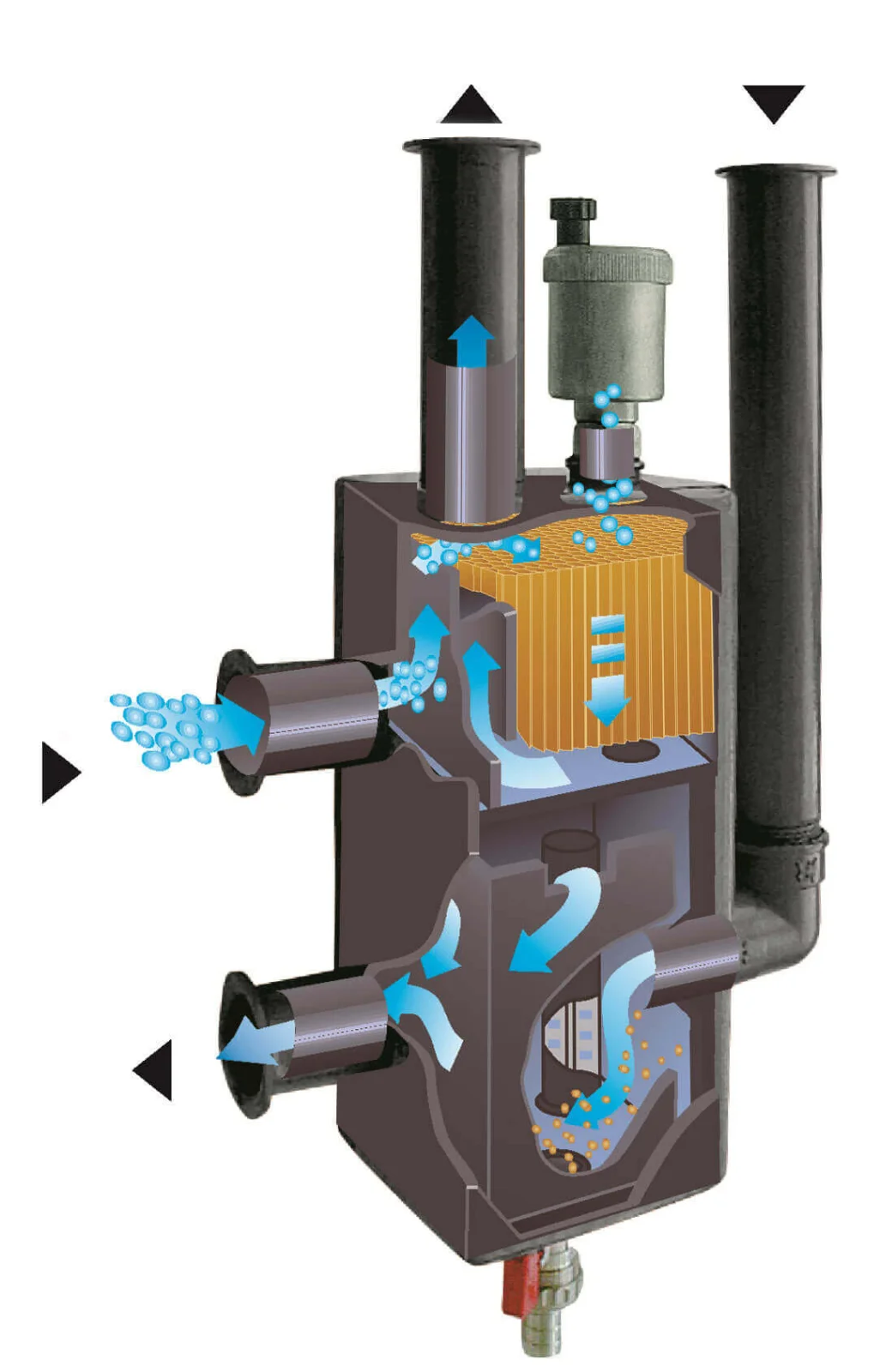

Повітровідділювач: відбійна пластина і збірна камера
Вода від котла, увійшовши в стрілку Meibes, наштовхується на відбійну пластину й утихомирюється під кришкою. Там бульбашки спливають і накопичуються в збірній камері. Зворотний потік із контурів теж віддає повітря нагору — через днища з отворами та окремий канал для повітря. Із камери його без зупинок випускає автоматичний повітровідвідник.
Гідравлічна стрілка: випрямляч і перфоровані днища
Котлова подача в MHK 25 проходить через випрямляч потоку, а між котловою і опалювальною частинами стоять вбудовані днища з отворами. Саме ці отвори гасять завихрення: гаряча і остигла вода не перемішуються, а лягають шарами, хоча корпус невисокий.
Шламовловлювач: відстійники, що розширюються донизу
Зворотка з контурів проходить через відстійні кишені, кожна з яких більша й глибша за попередню, тож вода в них сповільнюється. Бруд, який вона несе, відводиться вниз у шламовий відсік, а звідти — назовні через кульовий кран у нижній частині. Додатково в корпус можна встановити магнетитові уловлювачі, на яких осідають магнітні частки й магнетит. У кришці є гільза для датчика температури подачі.
Meibes: обв'язка, зібрана з готових модулів
Meibes — німецька компанія, яка з 2001 року входить до групи Aalberts; у цій же групі працюють Flamco та Simplex. Компанія робить ставку на заздалегідь зібрані арматурні вузли, що скорочують час монтажу і потребу в людях на об'єкті, і має 45 зареєстрованих патентів у сфері систем швидкого монтажу. Стрілки серії MHK розраховані на колектори й насосні групи Meibes і монтуються під групою чи під колектором.
Кому підійде і кому ні — порада ARTiss
Варіант для котельні до 50 кВт, де стрілку, повітровідділювач і шламовловлювач хочуть мати в одному вузлі з різьбою 1½″ на всіх патрубках.
- Підійде — для котла до 50 кВт, коли потік у системі не перевищує 2 м³/год, а котлові труби виведені на 1½″.
- Не підійде — для котельні понад 50 кВт або з потоком понад 2 м³/год.
- Врахуйте — магнетитові уловлювачі в комплект не входять.
Характеристики
- Виробник
- Meibes
- Країна виробник
- Німеччина
- Тип обладнання
- гідравлічна стрілка
- Гарантія
- 5 років
- Діаметр підключення джерела
- 1 1/2"
- Діаметр підключення споживача
- 1 1/2"
- Максимальна протока
- 2 м³/год
- Робоча температура
- 110 °С
- Робочий тиск
- 6 бар
- Спосіб встановлення
- вертикальний
- Розміри
- 225 × 435 × 145 мм
- Вага
- 11 кг
Виробник може змінювати характеристики товару без попередження. Помітили помилку в описі? Напишіть нам — швидко перевіримо та виправимо.
Часті питання
Чим MHK 25 відрізняється від виконання серії для конденсаційних котлів?
Куди ставляться магнетитові уловлювачі, якщо їх докупити?
