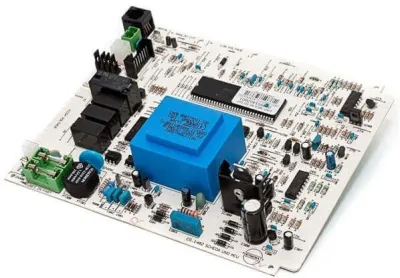

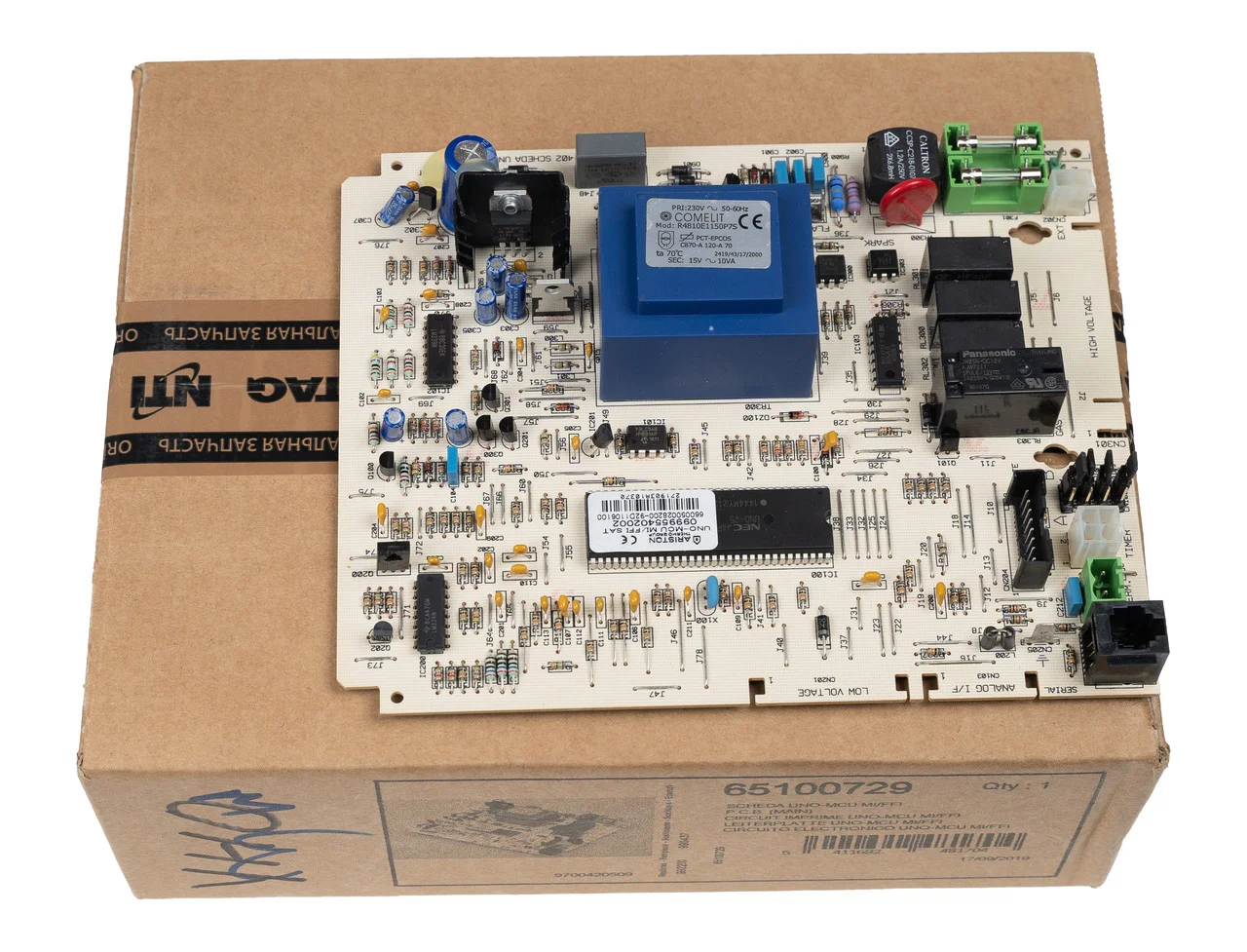

65100729 Плата управления для котлов Ariston Uno

Плата управления котла Ariston (Аристон) UNO — основная плата UNO-MCU MI/FFI с артикулом Ariston 65100729, которая раньше поставлялась под кодом 990437. Она ведет розжиг и контроль пламени, регулирует отопление и горячую воду и управляет защитами котла, а на ней самой собраны перемычки для сервисных настроек.

Что умеет плата Ariston 65100729

• Перемычки настроек на плате — мощность и задержка розжига, плавный розжиг и максимальная мощность отопления задаются прямо на плате.
• Режим Comfort — плата держит воду в первичном и вторичном теплообменниках подогретой, чтобы горячая вода из крана шла быстрее.
• Самопроверка при каждом включении — плата тестирует исполнительные устройства котла и при неисправности блокирует его работу.
• Разъемы для внешнего управления — к плате подключают программатор-таймер, «климат-менеджер» и модем дистанционного обслуживания.
• Защита от накипи — температура горячей воды косвенно ограничивается значением до 65 °C, чтобы накипь не образовывалась во вторичном теплообменнике.

Плавный розжиг и максимальная мощность — ручками котла

Уровень плавного розжига и максимальную мощность отопления в котле UNO MFFI настраивают без отдельных приборов: перемычку «P» на плате переводят из положения «B» в «A», и красный светодиод начинает мигать. Тогда ручка горячей воды «E» задает плавный розжиг, а ручка отопления «A» — максимальную мощность. Значения запоминаются, как только перемычку возвращают в «B»; если ручку не крутили, остается прежняя настройка. Все это время котел должен быть под питанием. Перемычка «N» отвечает за задержку повторного розжига отопления: с завода она стоит в «B» и дает паузу две минуты, а в положении «A» задержка отменена.

Что плата видит и как об этом сообщает

Если после команды на розжиг пламя за отведенное время не появилось, плата перекрывает газ и включает красный светодиод «G»; котел снова запускается кнопкой перезапуска «B». Нехватку воды или циркуляции плата замечает по двум датчикам температуры и показывает одновременно красным «G» и желтым «H». Перегрев выше 105 °C в первичном контуре тоже блокирует котел — перезапустить его можно, когда теплообменник остынет. В версии MI сбой отвода продуктов сгорания сигнализирует желтый «H», а через 15 минут плата сама повторяет розжиг.

Панель UNO, которой управляет плата

С платой работает панель котла: ручка «A» переключает «зиму» и «лето» и задает температуру отопления, ручка «E» — температуру горячей воды, кнопка «C» включает и выключает котел, «B» — перезапуск после блокировки, «D» — режим Comfort. На самой основной плате стоят также разъем кабеля питания и плавкие предохранители. Отдельная плата настроек крепится к панели двумя винтами и подключается к основной плате разъемом. Котел UNO создан и для системы дистанционного управления E@SY. Котлы UNO 24 бывают в двух версиях: MI с открытой камерой и естественной тягой и MFFI с закрытой камерой и вентилятором, и в названии платы UNO-MCU MI/FFI стоят обе.

Ariston и котлы UNO

Ariston — итальянский бренд с более чем 90-летним опытом в отоплении, горячем водоснабжении и кондиционировании, представленный более чем в 100 странах. Котлы UNO выпускала Merloni Termosanitari — так раньше называлась компания, а 65100729 — артикул Ariston для основной платы, то есть именно той, что является платой управления для котла UNO.
