65100729 Плата керування для котлів Ariston Uno

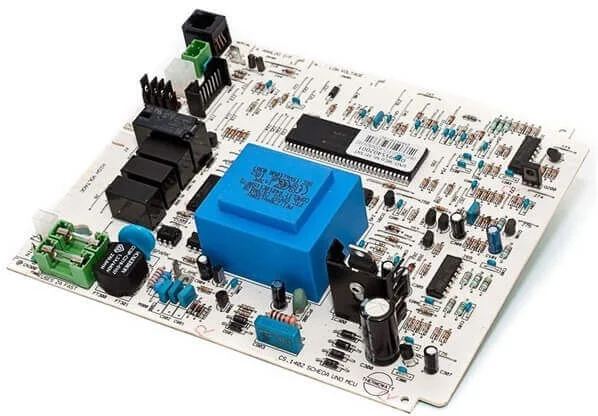

Плата керування котла Ariston UNO — основна плата UNO-MCU MI/FFI з артикулом Ariston 65100729, яка раніше постачалася під кодом 990437. Вона веде розпал і контроль полум'я, регулює опалення й гарячу воду та керує захистами котла, а на ній самій зібрано перемички для сервісних налаштувань.

Що вміє плата Ariston 65100729

• Перемички налаштувань на платі — потужність і затримка розпалу, плавний розпал і максимальна потужність опалення задаються прямо на платі.
• Режим Comfort — плата тримає воду в первинному і вторинному теплообмінниках підігрітою, щоб гаряча вода з крана йшла швидше.
• Самоперевірка при кожному ввімкненні — плата тестує виконавчі пристрої котла і при несправності блокує його роботу.
• Роз'єми для керування ззовні — до плати під'єднують програматор-таймер, «клімат-менеджер» і модем дистанційного обслуговування.
• Захист від накипу — температура гарячої води непрямо обмежується значенням до 65 °C, щоб накип не утворювався у вторинному теплообміннику.

Плавний розпал і максимальна потужність — ручками котла

Рівень плавного розпалу і максимальну потужність опалення в котлі UNO MFFI налаштовують без окремих приладів: перемичку «P» на платі переводять з положення «B» у «A», і червоний світлодіод починає блимати. Тоді ручка гарячої води «E» задає плавний розпал, а ручка опалення «A» — максимальну потужність. Значення запам'ятовуються, щойно перемичку повертають у «B»; якщо ручку не крутили, лишається попереднє налаштування. Увесь цей час котел має бути під живленням. Перемичка «N» відповідає за затримку повторного розпалу опалення: із заводу вона стоїть у «B» і дає паузу дві хвилини, а в положенні «A» затримку скасовано.

Що плата бачить і як про це повідомляє

Якщо після команди на розпал полум'я за відведений час не з'явилося, плата перекриває газ і вмикає червоний світлодіод «G»; котел знову запускається кнопкою перезапуску «B». Брак води чи циркуляції плата помічає за двома датчиками температури і показує одночасно червоним «G» і жовтим «H». Перегрів понад 105 °C у первинному контурі теж блокує котел — перезапустити його можна, коли теплообмінник охолоне. У версії MI збій відведення продуктів горіння сигналізує жовтий «H», а через 15 хвилин плата сама повторює розпал.

Панель UNO, якою керує плата

З платою працює панель котла: ручка «A» перемикає «зиму» й «літо» і задає температуру опалення, ручка «E» — температуру гарячої води, кнопка «C» вмикає й вимикає котел, «B» — перезапуск після блокування, «D» — режим Comfort. На самій основній платі стоять також роз'єм кабелю живлення і плавкі запобіжники. Окрема плата налаштувань кріпиться до панелі двома гвинтами й під'єднується до основної плати роз'ємом. Котел UNO створено і для системи дистанційного керування E@SY. Котли UNO 24 бувають у двох версіях: MI з відкритою камерою і природною тягою та MFFI із закритою камерою і вентилятором, і в назві плати UNO-MCU MI/FFI стоять обидві.

Ariston і котли UNO

Ariston — італійський бренд з більш ніж 90-річним досвідом в опаленні, гарячому водопостачанні та кондиціюванні, присутній у понад 100 країнах. Котли UNO випускала Merloni Termosanitari — так раніше називалася компанія, а 65100729 — артикул Ariston для основної плати, тобто саме тієї, що є платою керування для котла UNO.
