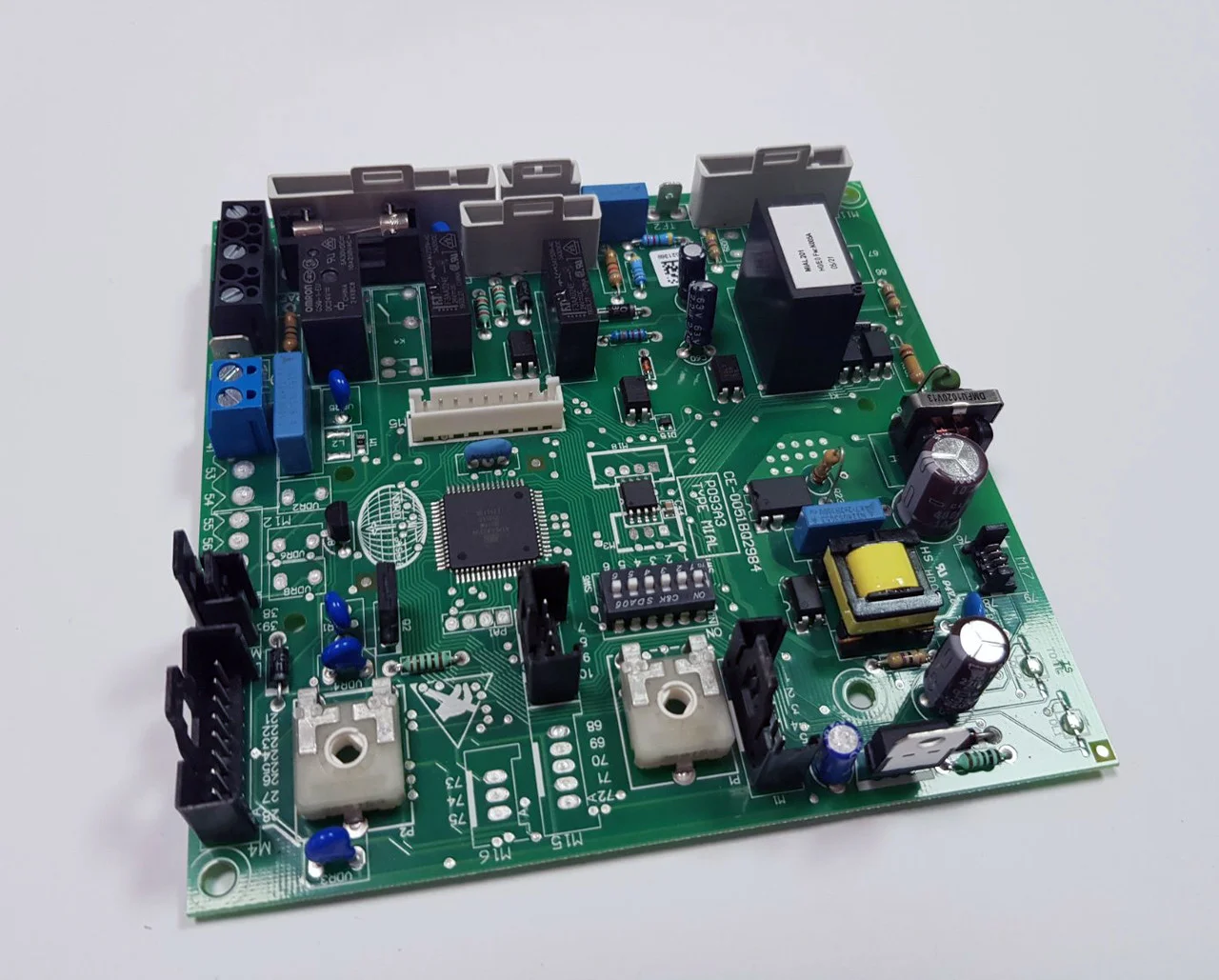

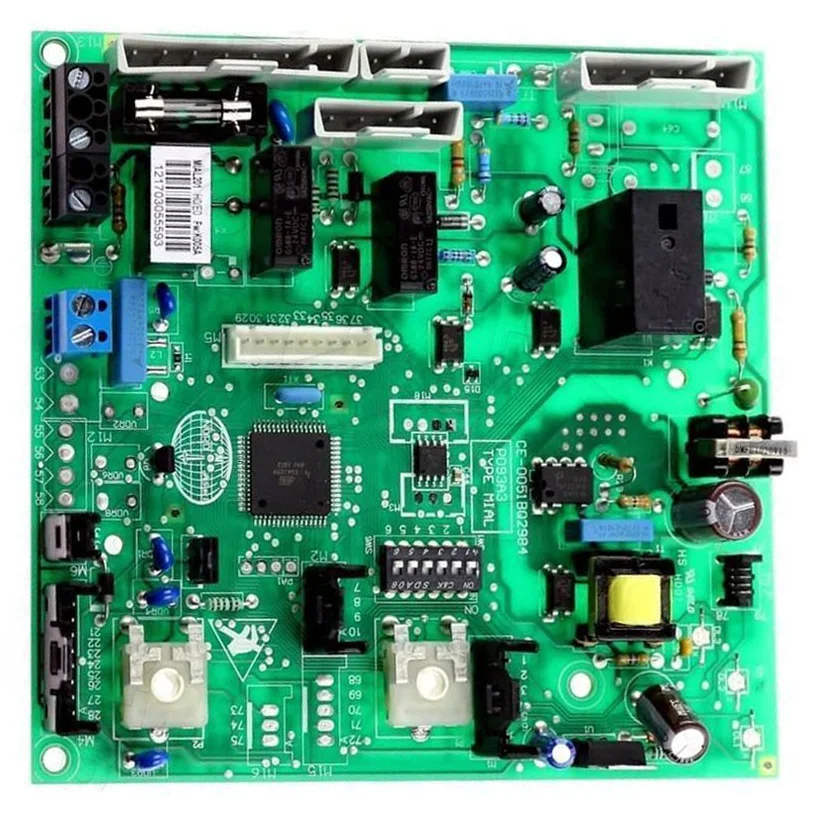

MIAL 201 Плата керування для котлів Habitat 2, Micra 2, Bongioanni Linea ISY

Плата керування для котла Hermann Habitat 2 або Micra 2 з кодом MIAL 201 — інтегрована плата розпалу і модуляції з родини MIAL2 італійської Nordgas. Плати цієї родини розпалюють пальник, стежать за полум'ям, модулюють газ і ведуть опалення та гарячу воду, а налаштовуються двома потенціометрами і шістьма мікроперемикачами.

Що вміють плати родини MIAL2

• Самі впізнають тип котла — за підключеними датчиками й перемичками плата родини визначає, з відкритою чи закритою камерою котел і який у нього гідравлічний вузол.
• Три світлодіоди стану — зелений показує режим, червоний — аварію, жовтий — наявність полум'я.
• Два діапазони опалення — стандартний +35…+78 °C і знижений +20…+45 °C перемикаються мікроперемикачем, а для підлогового опалення є окремий вхід термостата.
• Пульт OpenTherm — до плат родини під'єднують дистанційне керування OpenTherm або кімнатний термостат.
• Діагностика з ПК — через окрему плату RS232 параметри котла можна передавати на комп'ютер у реальному часі.

Два потенціометри замість меню

Режим і уставки на платах MIAL2 задаються двома поворотними потенціометрами. Перший відповідає за опалення: у першому фіксованому положенні — «літо», у другому — очікування і скидання аварії, далі — «зима» з налаштуванням температури опалення. Другий — за гарячу воду: перше положення вмикає сервіс (режим сажотруса), друге — тест максимальної потужності, далі йде уставка ГВП, для проточної гарячої води — +30…+55 °C. Щоб скинути аварію, перший потенціометр ставлять у положення «очікування/скидання» і тримають щонайменше секунду; поспіль користувач може зробити до п'яти скидань.

Мікроперемикачі під котел

Шість мікроперемикачів на платах родини задають роботу під конкретний котел: вид газу — природний або зріджений; діапазон опалення — стандартний чи знижений; затримку повторного вмикання опалення на 3 хвилини; вимкнення гарячої води — фіксоване чи прив'язане до уставки; режим насоса під час опалення; автоматичне підживлення водою. Вибіг насоса після опалення в родині — 30 секунд, а крива погодозалежного регулювання налаштовується в межах 0–3.

Розпал і коди помилок MIAL2

Розпал у родині MIAL2 прямий, іскру дає зовнішній запальник, полум'я контролюється за іонізацією, а блокування енергонезалежне — знімається тільки скиданням. Закритому котлу плата дає три спроби розпалу, відкритому — дві; очікування перед газом — 1,5 секунди, час безпеки — 10 секунд, на зникнення полум'я вона реагує менш ніж за секунду. В атмосферних котлах плати родини керують газовим клапаном SIT SIGMA 845 з модулятором. Окрім кодів E01–E03, плата показує, наприклад, E05 — несправність датчика подачі, E06 — датчика гарячої води, E10 — спрацював пресостат води і потрібне ручне підживлення, E35 — розпізнано хибне полум'я. Ремонтувати плату не можна: це порушує її функції безпеки.

Nordgas — електроніка для котлів з Італії

Nordgas — італійська компанія з понад 20-річним досвідом в електроніці; основа її роботи — продукція для опалення й кондиціювання та розробка і виробництво електроніки на замовлення інших брендів. Крім головного офісу на півночі від Мілана, Nordgas має завод у румунському Араді, а на виробництві працюють автоматичні лінії. Плата керування для котла Hermann Micra 2 і Habitat 2 з кодом MIAL 201 належить до її родини MIAL2.
