MIAE 100 Плата керування для котлів Immergas

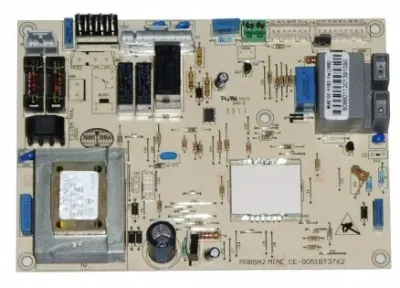

Плата MIAE 100 — плата розпалу й модуляції для котлів Immergas Star 24 3 E: Nike Star з природною тягою та Eolo Star з вентилятором. Вона розпалює пальник, плавно модулює газ, веде опалення й гарячу воду і показує на дисплеї котла температуру та коди помилок.

Що вміє плата керування Immergas Star 24 3 E

• Програмування параметрів — з панелі котла плата налаштовується через параметри P0–P8: вид газу, мінімальна й максимальна потужність, таймери розпалу та рампи.
• Плавний розпал з рампою — на старті плата подає газ по зростаючій кривій, тиск якої залежить від вибраного виду газу.
• Коди помилок на дисплеї — кожна несправність має свій номер, і він блимає на дисплеї панелі.
• Періодична самоперевірка — кожні 18 годин після останньої перевірки чи ввімкнення плата сама себе тестує.
• Захист від надлишку тепла в опаленні — функція anti-extruder знижує температуру опалення до 57 °C, коли під час опалення з'являється протік гарячої води.

Панель Nike Star і Eolo Star

На панелі котлів Star 24 3 E шість кнопок: скидання, «Очікування/Літо/Зима», «+» і «−» для гарячої води та «+» і «−» для опалення. Дисплей показує температуру й коди помилок, а поруч горять символи гарячої води, опалення, зими й літа, отриманої потужності й наявності полум'я. Ця плата керування для котла Star 24 3 E несе на собі й інтерфейс користувача — з боку пайки; там же є роз'єм X6 для автоматичної перевірки і перемичка X40 на місці кімнатного термостата. У режимі очікування котел живлений, але полум'я немає, а при кожному розпалі на дисплеї загоряється символ полум'я. Тиск у системі за манометром має бути 1–1,2 бар, а запобіжник на платі — 3,15 А швидкий.

Параметри P0–P8

Щоб увійти в програмування плати MIAE 100, одночасно тримають кнопки скидання і «Очікування/Літо/Зима» близько 15 секунд; параметр вибирають кнопками гарячої води, значення змінюють кнопками опалення, а підтверджують, утримуючи скидання 5 секунд. P1 задає вид газу — природний чи зріджений, P2 — спеціальний міський газ G110, P0 — роботу з сонячними колекторами. P5 обмежує мінімальну потужність від 0 до 63 % струму модулятора, P6 — максимальну від 0 до 99 %. P7 — таймер повторних розпалів опалення, стандартно 3 хвилини, P8 — рампа, за яку котел виходить з мінімальної потужності на номінальну, стандартно близько 10 хвилин. P4 вмикає постциркуляцію гарячої води: насос працює ще 2,5 секунди взимку і 1,5 секунди влітку, щоб менше утворювалося накипу.

Коди 01–31 і їх скидання

Якщо котел не розпалився за 10 секунд, плата показує 01 — блокування розпалу, яке знімають кнопкою скидання. 02 — перегрів або аномалія контролю полум'я, скидається після охолодження. 03 — спрацював термостат димових газів: котел сам запуститься через 30 хвилин, а якщо це сталося тричі за дві години, потрібне ручне скидання. 04 — несправність електромеханічних контактів, 05 — датчика подачі, 06 — датчика гарячої води, 10 — недостатній тиск у системі, 20 — паразитне полум'я, 27 — недостатня циркуляція, 28 — спрацював anti-extruder, 31 — втрачено зв'язок з пультом. У турбованого Eolo Star є ще 11 — несправність пресостата вентилятора, після якої котел перезапускається сам.
