16661 (39812370) Плата управління для котлів Ferroli DOMICOMPACT D

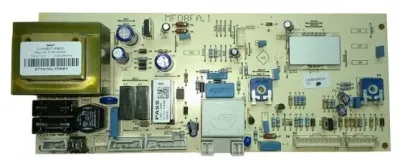

Плата керування для котла Ferroli Domicompact D — плата MF08FA.1 DIMS07-FE01, яку Ferroli постачає як «KIT CENTRALINA» під артикулом 39812370 із заводським кодом 36507811. Вона розпалює пальник, регулює опалення й гарячу воду та повідомляє про стан котла трьома світлодіодами на панелі.

Що вміє плата Ferroli 39812370

• Одна кнопка на три функції — багатофункціональна кнопка на панелі перемикає ECO і COMFORT, скидає блокування і вмикає режим TEST.
• Самодіагностика на трьох світлодіодах — зелений, жовтий і червоний світлодіоди показують режим роботи, а при несправності — її код.
• Режим COMFORT — плата підтримує воду всередині котла гарячою, щоб гаряча вода з крана йшла швидше.
• Автоматичний повтор розпалу — після скидання блокування плата сама повторює цикл розпалу протягом 30 секунд.
• Дві ручки замість меню — температуру опалення, гарячої води і режим «Літо/Зима» задають двома поворотними ручками.

Котли Domicompact C і F серії D

У котлі Domicompact F24 D плата керування значиться під артикулом Ferroli 39812370, а та сама MF08FA.1 стоїть і в Domicompact C24 D, C30 D та F30 D — версіях з відкритою і закритою камерою згоряння на 24 і 30 кВт. Керування на панелі зведено до двох ручок і кнопки: перша ручка задає температуру опалення від 30 до 85 °C і перемикає «Літо», «Зима» та вимкнення, друга — температуру гарячої води від 40 до 55 °C. Працювати з температурою подачі нижче 45 °C котлу не рекомендовано. Поряд із ручками на панелі — трилампова індикація.

ECO, COMFORT і TEST однією кнопкою

Щоб перевести котел в ECO, багатофункціональну кнопку тримають натиснутою 2 секунди, поки котел в очікуванні, — загоряється жовтий світлодіод ECO, а функція COMFORT вимикається. Ще 2 секунди на кнопці повертають COMFORT, і жовтий світлодіод гасне. Три натискання за 3 секунди вмикають сервісний режим TEST — тоді блимають усі три світлодіоди одночасно. Короткий натиск на 1 секунду — це RESET після блокування.

Як читати світлодіоди Domicompact

Кожен стан котла — вимкнений, очікування, ECO, опалення з COMFORT, гаряча вода, TEST — має власну комбінацію трьох світлодіодів. Коли червоний світлодіод сигналізує блокування, котел стоїть до ручного скидання: кнопку RESET тримають 1 секунду, і протягом наступних 30 секунд плата повторює розпал. Інші несправності зупиняють котел тимчасово, і він запускається сам, щойно параметр повертається в норму. Серед кодів, які плата показує комбінацією світлодіодів, — відсутність розпалу, спрацювання запобіжного термостата, сигнал полум'я без полум'я, недостатній тиск води в системі та несправність датчиків. У Domicompact F24 окремо контролюється пресостат повітря: якщо його контакти не замкнулися за 60 секунд після запуску вентилятора, котел зупиняється.

Ferroli і Bertelli & Partners

Ferroli почалася в 1955 році з першого сталевого газового котла братів Ферролі, а нині група з брендами Ferroli, Lamborghini Caloreclima і Cointra має понад 70 років досвіду в кліматичній техніці. Плату керування для котла Domicompact D для неї виготовляє Bertelli & Partners, а Ferroli комплектує її під власним артикулом 39812370.
