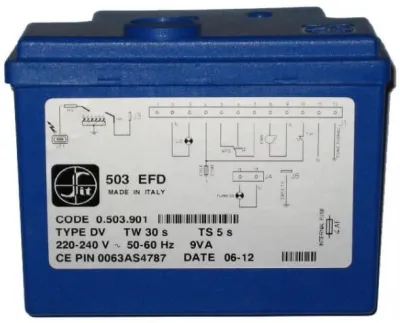

0.503.501 Плата розпалювання. Блок електронного керування 503 EFD

Плата розпалювання для котлів Beretta Novella, Fabula і Gorizia, де на газовому клапані стоїть блок SIT 503 EFD з кодом 0.503.501. Вона розпалює основний пальник напряму, контролює полум'я за іонізацією і після невдалого розпалу тримає котел у блокуванні, доки його не скинуть.

Можливості блока SIT 0.503.501

• Енергонезалежне блокування — аварія не зникає після вимкнення живлення: котел стоїть, поки блокування не скинуть.
• 10 секунд очікування — після запиту на тепло блок витримує паузу перед розпалом.
• 5 секунд часу безпеки — якщо полум'я за цей час не з'явилося, газ перекривається.
• Вхід для вентилятора і пресостата — блок уміє керувати вентилятором і перевіряти пресостат повітря в динаміці.
• Окремі електроди розпалу і контролю — у цієї версії два електроди.

Блок для Beretta Novella, Fabula, Gorizia

Під кодом SIT 0.503.501 цей блок стоїть у котлах Beretta Novella, Fabula і Gorizia. Його параметри: очікування 10 секунд, час безпеки 5 секунд, пряме запалювання основного пальника, два електроди, вхід для вентилятора і пресостата, енергонезалежне блокування і корпус класу IP 40. Якщо електрод контролю не зафіксував полум'я за час безпеки, клапан закривається, і котел іде в аварію, яку не прибере перезапуск живлення — потрібне скидання.

Родина 503 EFD

Плати 503 EFD SIT робить як надбудову на свої багатофункціональні клапани: 830, 836 і 837 TANDEM та 822, 826 і 827 NOVA. Фірмовий пластиковий корпус вбудовується в корпус клапана, тож з'єднання з електроклапанами виходить простішим. Родина розрахована на газові прилади як з вентилятором, так і без, з прямим розпалом або з переривчастим пілотом, з одним спільним електродом або з двома окремими. Часи в ній теж різні: очікування від 1,5 до 40 секунд, час безпеки від 3 до 120, а в цьому коді їх задано на 10 і 5 секунд. Розраховано 503 EFD на переривчасту роботу котлів і з природною, і з примусовою тягою.

Захист і умови роботи

Живлення плати — 220–240 В з допуском −15/+10 %, 50–60 Гц. Усередині стоїть швидкий запобіжник 4 А, а зовнішній швидкий 3,15 А або менший бере на себе перевантаження і коротке замикання. Іскра — 15 кВ при навантаженні 30 пФ з частотою 1–25 Гц, стандартно 25. Контакт клапана розрахований на 0,5 А при cos φ 0,4, вихід вентилятора — на 1 А, аварійний вихід — на 1 А. Кабель до електрода — до 2 м, відстань розряду — 2–4 мм. Блок розрахований на температуру від −20 до +60 °C і вологість до 95 % при 40 °C. Мінімальний струм полум'я в родині 503 EFD задається від 0,5 до 2,5 мкА, а стандартний корпус IP 40 з ущільнювачем і гвинтом переходить на IP 44.

SIT і електроніка для котлів

SIT, заснована в Падуї в 1953 році як SIT La Precisa, сьогодні має понад 2000 працівників і робить для газових котлів клапани, датчики горіння, пресостати й вентилятори. У 1999 році компанія приєднала нідерландського виробника електронних плат для газових приладів ENCON. Плата розпалу для котла з родини 503 EFD — її розробка під власні багатофункціональні газові клапани TANDEM і NOVA.
