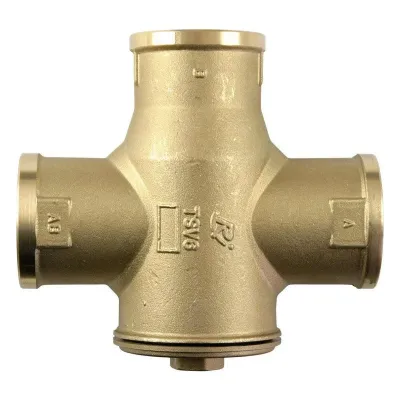

Смесительный вентиль Regulus TSV6B 6/4" (DN40) 55°C

Обвязке твердотопливного котла на трубе 6/4" нужен вентиль, который не пустит в котел холодную «обратку», — таким является смесительный вентиль Regulus TSV6B на 55 °C. Пока «обратка» холодная, он подмешивает горячую воду с выхода котла к воде, которая возвращается из системы отопления или аккумулирующего бака, и держит вход котла не ниже 55 °C.

Преимущества Regulus TSV6B DN40

• Самобалансировка байпаса — горячий поток из байпаса дозирует сама термовставка, так что ставить в эту линию балансировочный вентиль и настраивать его не нужно, а регулирование точнее.
• Байпас закрывается плотно — когда «обратка» из системы подходит к 55 °C или выше, подача из байпаса постепенно уменьшается до полного перекрытия, температура на выходе котла не взлетает лишний раз, и котел сохраняет полную мощность.
• Расход через котел не меняется — насколько прикрывается один вход, настолько же открывается другой, поэтому в правильно собранной схеме через котел проходит одно и то же количество воды.
• Чистый теплообменник — без холодной «обратки» котел меньше зарастает, держит более высокий КПД и дольше служит.

Полтора дюйма и Kvs 13,3 м³/ч

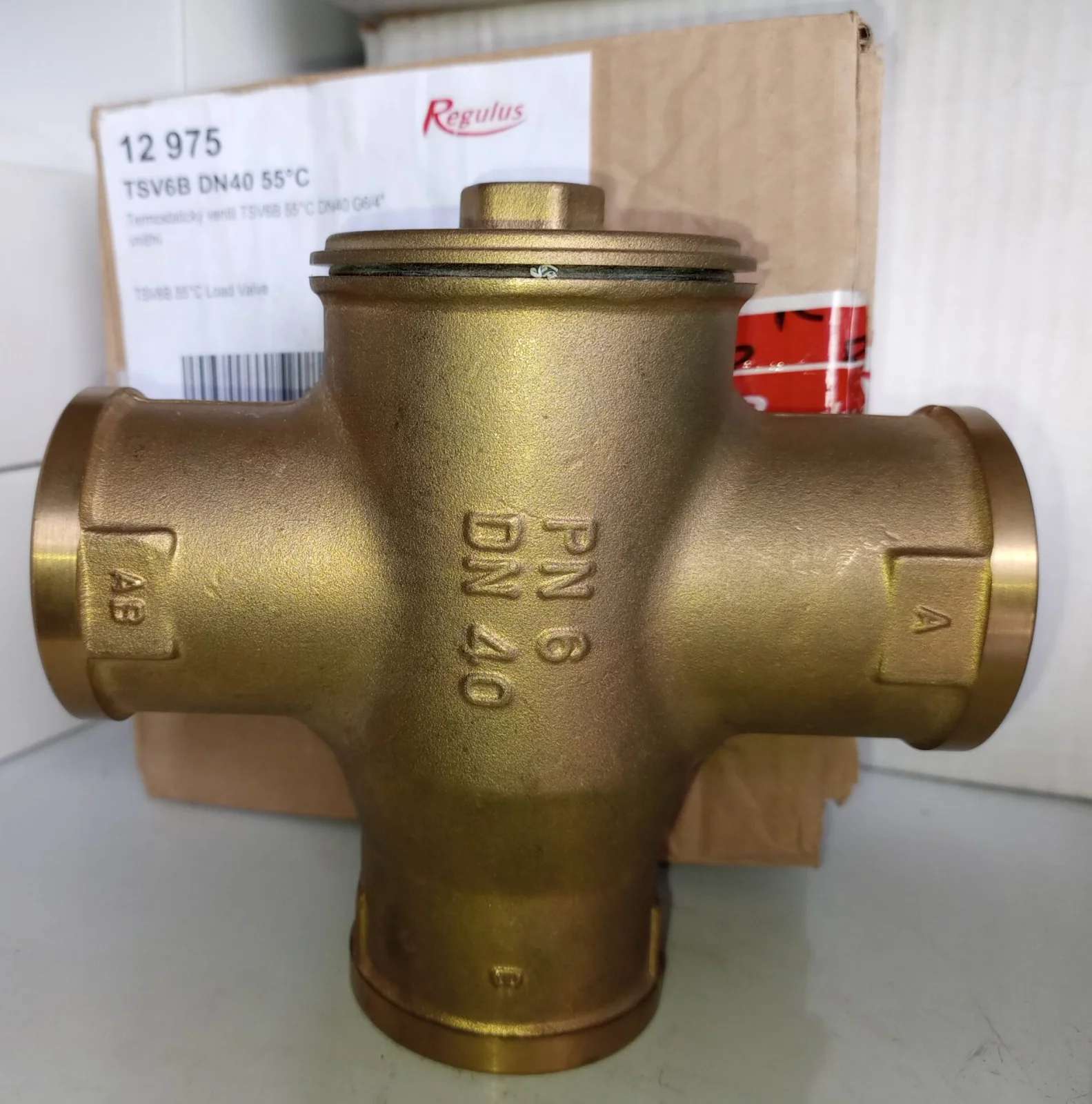

Номинальный проход этого вентиля — DN40, все три патрубка имеют внутреннюю резьбу G 6/4". Коэффициент пропускной способности составляет 13,3 м³/ч на пути из системы в котел (A→AB) и 9,6 м³/ч на пути из байпаса (B→AB).

Как TSV6B переходит от прогрева к работе

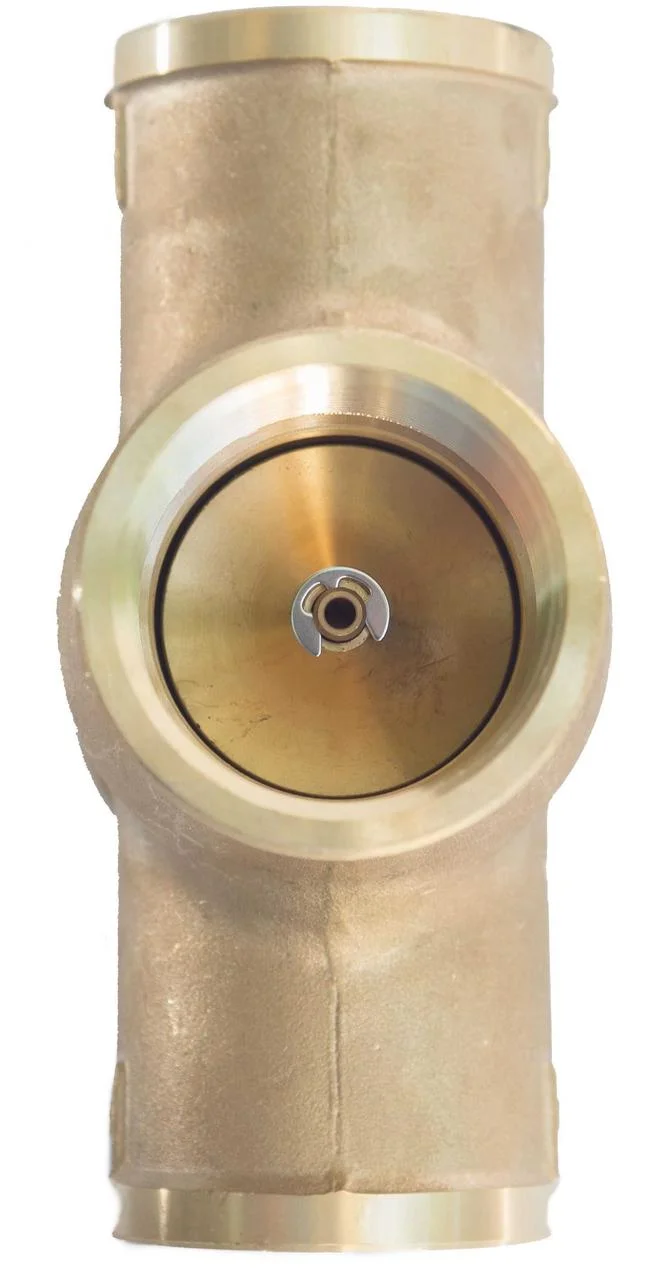

Патрубок A принимает воду из системы или бака, B — горячую воду с выхода котла, а через AB смесь возвращается в котел. Пока на AB поступает вода холоднее 55 °C, термовставка держит A закрытым, и котел прогревается водой со своего выхода через B. От 55 °C вставка открывает A и одновременно прикрывает B, плавно передавая тепло в систему.

Латунь, EPDM и пределы работы

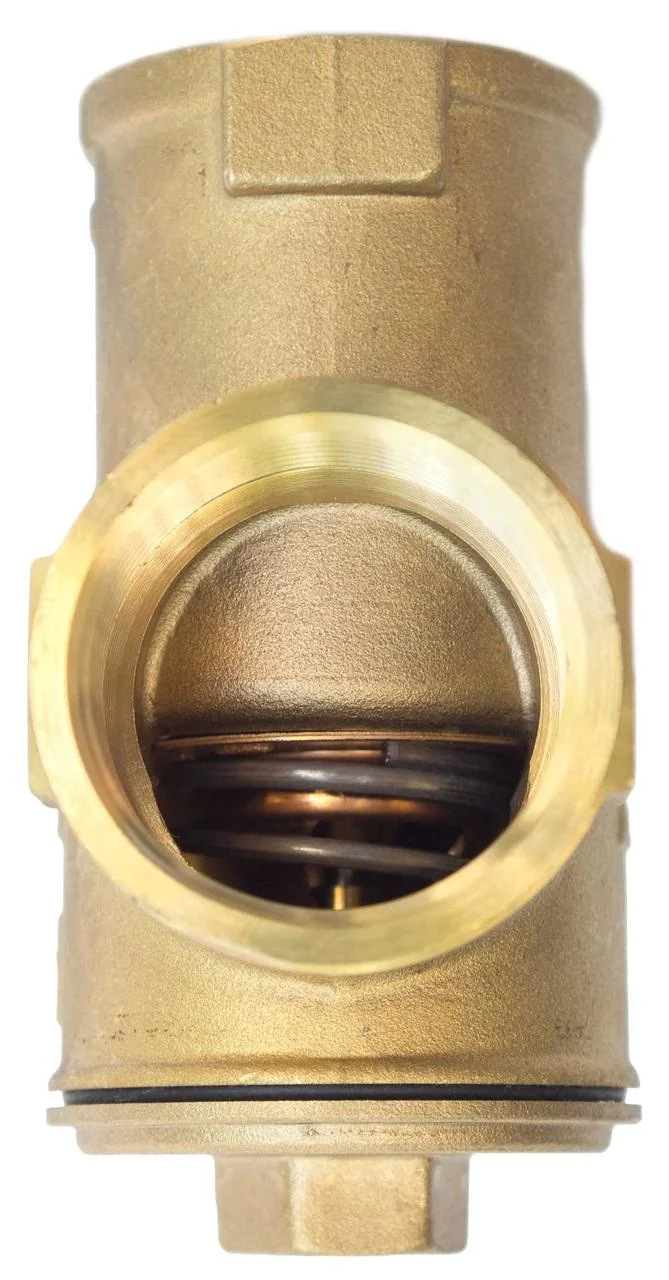

Корпус изготовлен из латуни, пружина — из нержавеющей стали; термоэлемент и заглушка уплотнены EPDM, конус — NBR. Вентиль весит 1,7 кг и работает при давлении до 6 бар и температуре теплоносителя до 95 °C. Термоэлемент вентиля сменный, и именно он задает порог 55 °C.

Чем известен Regulus

Чешская компания Regulus работает с 1992 года и с самого начала делает ставку на собственные разработки: системы проектируют, проверяют и производят ее инженеры в Чехии, еще одно производство — в Словакии. Первыми собственными изделиями в 2000 году стали именно вентили и насосные группы. Сегодня продукцию Regulus отправляют в 46 стран.
