Термостатический смесительный вентиль Regulus TSV5B 55°C DN32 1 1/4"

Чтобы твердотопливный котел не получал холодной воды из системы, в обвязку на трубе 1 1/4" ставят термостатический смесительный вентиль Regulus TSV5B на 55 °C. Он подмешивает к «обратке» горячую воду с выхода котла, и в котел идет смесь не холоднее 55 °C — даже когда система отопления или аккумулирующий бак только начинают прогреваться.

Преимущества TSV5B DN32 на 55 °C

• Защищенный теплообменник — теплая «обратка» уменьшает отложения, держит КПД котла выше и продлевает его службу.
• Полная мощность без перегрева выхода — как только вода из системы сама приближается к 55 °C, горячего потока из байпаса становится все меньше, пока этот вход не закроется плотно.
• Обходится без балансировочного крана — термовставка сама распределяет потоки, так что в линию байпаса ничего дополнительно не ставят и ничего не настраивают.
• Ровный расход через котел — в правильно подключенной схеме котел прокачивает то же количество воды и при холодной, и при горячей «обратке».

Резьба 5/4" и пропускная способность

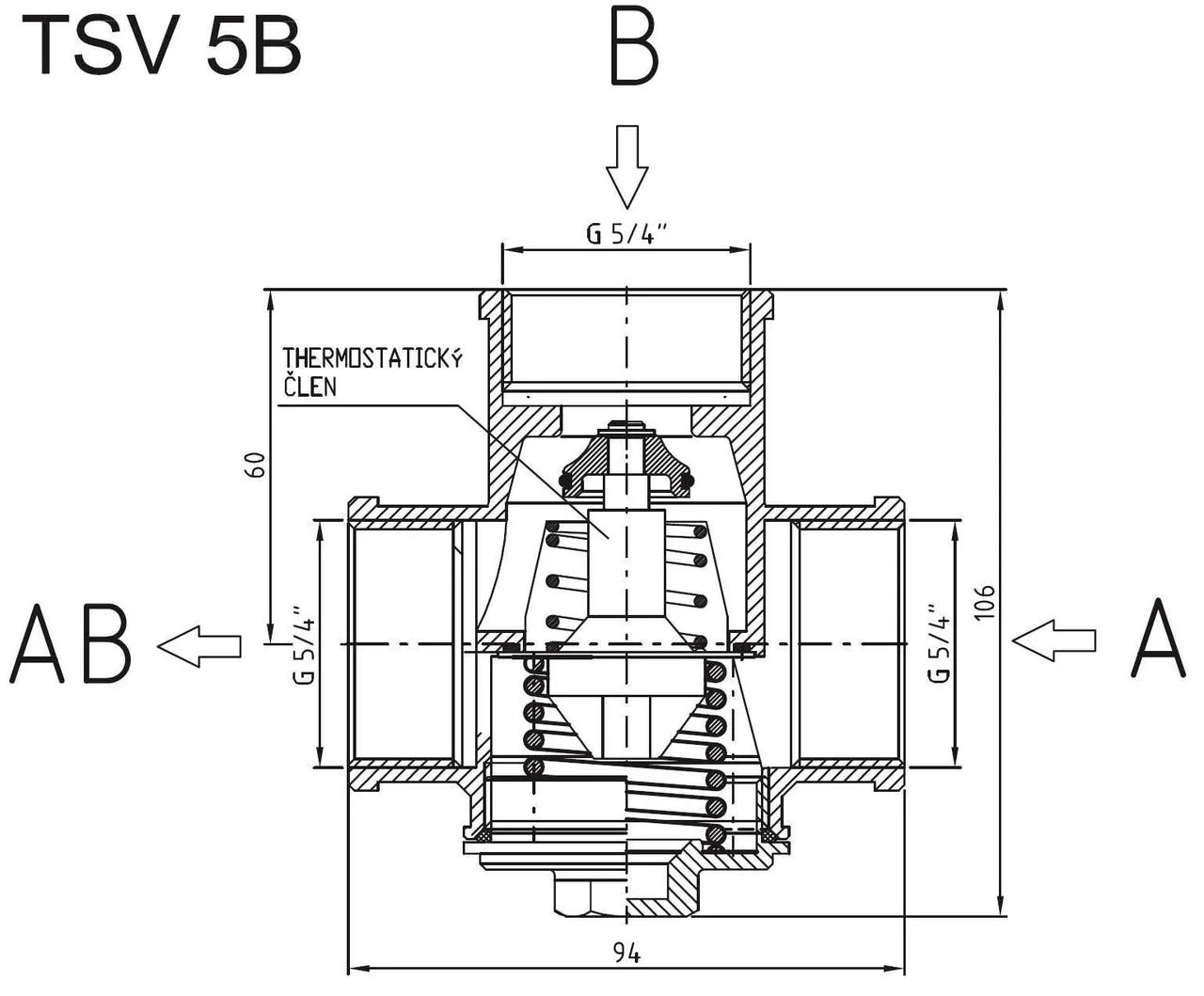

Вентиль TSV5B — размер DN32: три патрубка с внутренней резьбой G 5/4", то есть 1 1/4". Коэффициент Kvs на пути от системы к котлу (A→AB) — 7,0 м³/ч, на пути из байпаса (B→AB) — 4,9 м³/ч. Размеры корпуса по осям патрубков — 94 × 106 мм, вес — 0,87 кг.

Работа вставки на пороге 55 °C

Вход A подключают к системе или баку, вход B — к выходу котла, выход AB — к его входу. Пока смесь на AB холоднее 55 °C, вставка держит A закрытым, и котел греется горячей водой собственного выхода, которая поступает через B. После 55 °C вставка медленно открывает A, одновременно прикрывая B, и котел переходит на работу в систему.

Материалы и рабочие пределы

Корпус вентиля латунный, пружина из нержавеющей стали. Термоэлемент и заглушка имеют уплотнения из EPDM, конус — из NBR. Вентиль выдерживает рабочее давление до 6 бар и температуру теплоносителя до 95 °C.

Regulus: чешские системы с 1992 года

Regulus вырос из фирмы, которую в 1992 году основали в подвале в пражских Коморжанах инженер Павел Кучера и двое партнеров. Импорта компании было мало, и с 2000 года она сама делает вентили и насосные группы. Сейчас в Regulus более 180 специалистов, разработка и испытания — в Чехии, еще одно производство — в Словакии.
