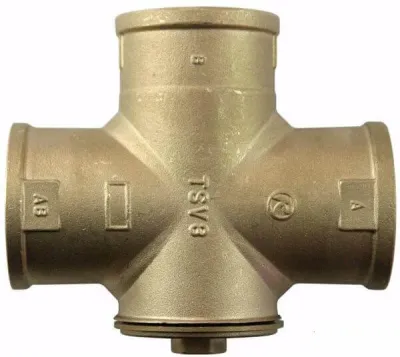

Смесительный вентиль Regulus TSV8B 2" (DN50) 45°C

В обвязку твердотопливного котла с трубами 2" (DN50) ставят термостатический вентиль Regulus TSV8B на 45 °C, чтобы в котел не попадала вода холоднее этого порога. Для этого он сам подмешивает горячую воду с выхода котла к «обратке», которая возвращается из системы отопления или аккумулирующего бака.

Что умеет вентиль TSV8B 45 °C

• Автоматический байпас — поток горячей воды из линии байпаса регулирует сама термовставка, поэтому балансировочный вентиль в этой линии лишний, монтаж проще, а регулирование точнее.
• Полное закрытие байпаса — когда вода из системы приближается к 45 °C или теплее, вентиль шаг за шагом сокращает подачу из байпаса, пока та не перекроется плотно; выход котла не перегревается чрезмерно, и котел работает на полную мощность.
• Одинаковый объем воды через котел — прикрытие одного входа сопровождается открытием другого, так что в правильно подключенной схеме расход через котел не зависит от температуры.
• Защита от конденсата — котел меньше зарастает, работает с более высоким КПД и дольше служит.

Порог 45 °C и работа термовставки

Вставка вентиля закрывает вход A от системы, пока на выходе AB в котел идет вода холоднее 45 °C, и тогда котел прогревается собственной горячей водой, которая поступает с его выхода через вход B. На 45 °C вставка начинает плавно открывать A и так же плавно прикрывает B. Так что отдавать тепло в систему котел начинает, как только «обратка» прогреется до 45 °C.

Проход 2 дюйма и корпус

Все три патрубка — внутренняя резьба G 2", номинальный проход DN50. Вентиль пропускает воду с коэффициентом Kvs 15,8 м³/ч от системы к котлу (A→AB) и 11,1 м³/ч из байпаса (B→AB). Латунный корпус весом 1,85 кг, нержавеющая пружина, уплотнения EPDM на термоэлементе и заглушке и NBR на конусе; допустимое давление — 6 бар, температура теплоносителя — до 95 °C.

Regulus: от подвала в Праге до 46 стран

Regulus появился в 1992 году в подвале в пражских Коморжанах, где инженер Павел Кучера с двумя партнерами основал компанию. С 2000 года она производит вентили и насосные группы сама, а не только завозит их. Сегодня над системами Regulus работают более 180 специалистов, производство расположено в Чехии и Словакии, а продукцию поставляют в 46 стран. На счету Regulus более 12 000 реализованных проектов, а склады компании вмещают более 10 000 паллет.
