Циркуляционный насос SPRUT GPD 32/14-220 (+ гайки)

Когда системе отопления нужен напор больше 10 м, подойдет циркуляционный насос SPRUT GPD 32/14-220: он поднимает теплоноситель до 14 м и подает до 13 м³/ч. Ротор у него «мокрый», потребляемая мощность — 550 Вт, монтажная длина — 220 мм, гарантия производителя — 24 месяца.

Что заложено в насос на 14 м

• Напор 14 м и подача до 13 м³/ч — при 6 м³/ч насос еще держит 9,9 м
• Чугунная камера насоса — рабочее колесо закрытого типа изготовлено из термостойкого полимера
• Вал и радиальные подшипники из металлокерамики — оба узла работают в жидкости, которая охлаждает двигатель
• Гильза статора и отражатель — обе детали из нержавеющей стали AISI 304
• Кабель и соединительные гайки — входят в комплект поставки

Как падает напор с ростом подачи

Без расхода модель 32/14-220 дает 14 м. При 1 м³/ч напор составляет 13,5 м, при 2 м³/ч — 13 м, при 3 м³/ч — 12,3 м, при 4 м³/ч — 11,5 м, при 5 м³/ч — 10,5 м. Дальше кривая спадает быстрее: 8,5 м при 7 м³/ч, 7,1 м при 8 м³/ч, 6 м при 9 м³/ч, 4,8 м при 10 м³/ч, 3,2 м при 11 м³/ч и 1,8 м при 12 м³/ч, а наибольшая подача — 13 м³/ч, то есть 3,61 л/с. Двигатель при этом потребляет 550 Вт.

Отопление, кондиционирование, солнечная энергия

Насос рассчитан на одно- и двухтрубные системы отопления, открытые и закрытые, в том числе использующие энергию солнца, а еще на тепловые насосы и кондиционирование с ровным или мало меняющимся расходом. Рабочее давление — до 10 бар (1 МПа), температура жидкости — от −10 до +110 °C, а в помещении должно быть не больше +40 °C.

Пределы для теплоносителя

Жидкость должна быть чистой, невязкой и неагрессивной, без твердых частиц и волокон, по плотности и химической активности похожей на воду. Гликолевого антифриза допускается до 50 %, а pH должен лежать между 7,0 и 9,5. Химический состав воды тоже ограничен: на килограмм — до 700 мкг-экв солей жесткости, до 500 мкг соединений железа, до 50 мкг растворенного кислорода и до 1 мг нефтепродуктов. Если теплоноситель нагрет до +90 °C, на входе насоса держат не меньше 1,5 м водяного столба — так не возникает кавитационного шума.

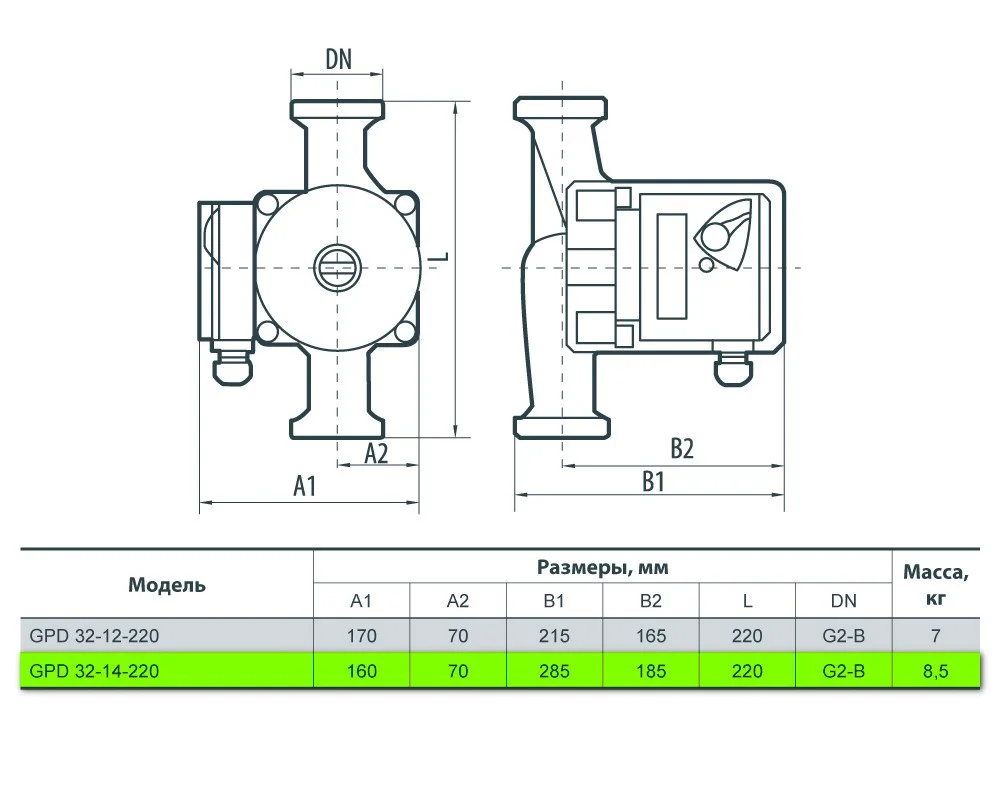

Конструкция и размеры

Насос моноблочный, горизонтальный, с одним центробежным рабочим колесом закрытого типа. Двигатель здесь рассчитан на длительный режим: асинхронный, двухполюсный, на одну фазу 220 В 50 Гц, с конденсатором в клеммной коробке; защита — IP44, изоляция — класс H, корпус — алюминиевый. Габариты — 160 на 285 мм при монтажной длине 220 мм, артикул — 4437SP71.
