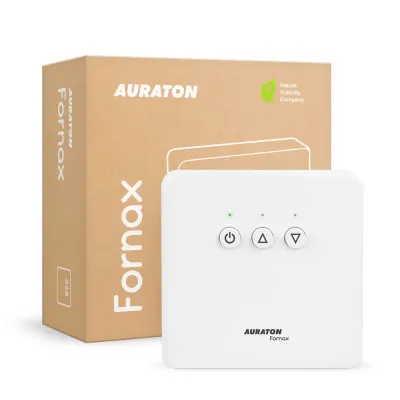

Беспроводной приемник Auraton Fornax

Исполнительный блок Auraton Fornax — беспроводной приёмник, который стоит возле котла или кондиционера и включает его по радиокомандам комнатных регуляторов Auraton. Отдельно его берут, чтобы заменить приёмник в уже имеющейся беспроводной системе или чтобы подключить к котлу новый регулятор-передатчик. Fornax заменил более старые приёмники AURATON RT и RTH.

Что умеет приёмник Fornax

• Котёл или кондиционер — работает с отопительным и климатическим оборудованием
• Контакты с напряжением и без него — управляет устройствами, которым нужен сухой контакт, и теми, что включаются напряжением
• Съёмные клеммные колодки — провода подключают отдельно, а колодку потом просто вставляют в корпус
• Память работы за 24 часа — без связи с регулятором приёмник продолжает записанный цикл
• Сервисный выключатель — одна кнопка выключает приёмник, и мастеру не нужно ни перенастраивать регулятор, ни отсоединять провода управления
• Реле с низким искрообразованием — контакты изнашиваются меньше, а приёмник служит дольше

Как Fornax ведёт себя без связи

Регулятор передаёт приёмнику данные каждый раз, когда температура меняется на 0,2 °C, а контрольный пакет — каждые 5 минут. Если три передачи подряд не дошли, то есть примерно 15 минут связи нет, Fornax начинает непрерывно мигать светодиодом поочерёдно красным и зелёным и переходит на цикл включений и выключений, записанный за последние сутки. Так отопление не останавливается, пока проблему не устранят. После пропадания питания приёмник ждёт свой регулятор до 5 минут. Между выключением и повторным включением реле всегда проходит не меньше 30 секунд.

Реле, которое бережёт контакты

Переключение реле в Fornax синхронизировано с моментом прохождения сетевого напряжения через ноль — отсюда малое искрение и меньший износ контактов даже под большой нагрузкой. Выход перекидной: в выключенном состоянии замкнуты контакты COM и NC, во включённом — COM и NO, так что оборудование подключают к той паре, которая ему нужна. Кабели из комплекта рассчитаны на нагрузку до 2,5 А; для более мощного оборудования их заменяют проводами соответствующего сечения.

Установка рядом с котлом

Приёмник Auraton Fornax монтируют возле котла или его насоса, питают от сети 230 В, 50 Гц, а собственное потребление составляет 1,5 Вт. Для крепления в корпусе предусмотрено монтажное отверстие. Регулятор должен быть не ближе метра от приёмника. Связь на 868 МГц рассчитана на работу без помех: в доме с обычными стенами — примерно 30 м, на открытом пространстве — до 300 м. Размеры корпуса — 100 × 100 × 29 мм, защита — IP20, рабочая температура — 0–45 °C при влажности до 85 % без конденсата.

Кнопки и индикаторы Fornax

На приёмнике есть кнопка питания со своим светодиодом, кнопка привязки регулятора и отдельная кнопка, которая удаляет привязанные устройства, а также два светодиода состояния подключённого оборудования — один горит, когда оно включено, другой — когда выключено. Клеммных колодок две: одна для питания 230 В, другая для цепи управления котлом или кондиционером. Fornax относится к приёмникам категории 2 и работает с беспроводными регуляторами-передатчиками Auraton, так что как часть беспроводного терморегулятора для котла он выполняет все включения, а регулятор лишь передаёт команды.
