Котел пеллетный твердотопливный Ретра-4М Trio 400 кВт

Для автономного отопления 4000 м² помещений с потолком до 3,5 м — школ, административных и коммунальных зданий, тепличных и промышленных предприятий — подходит пеллетный котел Ретра-4М Trio на 400 кВт. Основной режим — автоматический, с ретортной горелкой и бункером на 2 м³.

Чем полезен котел на 400 кВт

• Фланцы Dy 125 — подключение к мощной системе отопления
• Люк 530 × 455 мм — в верхнюю топку проходит крупное топливо
• Автоматическое питание пеллетами — шнек с мотор-редуктором от бункера к горелке
• Пеллеты и уголь до 15 мм, а с ворошением в бункере — щепа и опилки
• Пожаротушение шнека с термостатическим клапаном BVTS
• Диапазон 50–100 % номинальной теплопроизводительности

Режим с горелкой

Пеллеты из бункера к горелке переносит шнек, который вращает мотор-редуктор; воздух для сгорания дает вентилятор горелки. Микропроцессорный терморегулятор управляет ими обоими, чтобы держать нужную температуру воды, и имеет многофункциональное меню.

Бункер и безопасность подачи

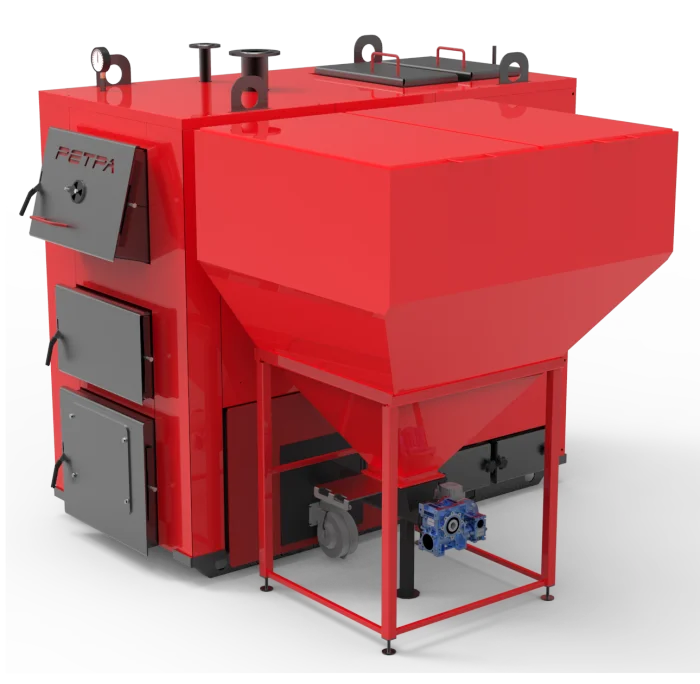

Стальной бункер в форме усеченной пирамиды выставляют на ровной площадке с помощью стоек с регулировочными планками. Задвижка в воронке на дне меняет или полностью останавливает поток гранул, шнек горелки крепится к фланцу воронки. Крышка засыпного люка имеет резиновое уплотнение, без которого бункер не эксплуатируют. Клапан BVTS на трубе шнека соединен шлангом с баком воды: перегрев транспортера выше 95 °C или огонь в нем — и вода заливает шнек.

Ручное топливо

В верхней топке 1250 × 1200 × 630 мм объемом 1,1 м³ можно сжигать каменный уголь, антрацит, брикет и дрова. Воздух подается по периметру камеры, и вокруг топлива образуется «воздушный кокон»; несгоревшие газы дожигает вторичный воздух.

Расход топлива и газов

Пеллет на 18 000 кДж/кг котел на полной мощности сжигает до 100 кг в час, а топлива на 27 000 кДж/кг — до 66,7 кг. Дымовых газов образуется около 699 м³/ч на антраците и 1047 м³/ч на дровах; на минимальной мощности — 349 и 524 м³/ч.

Теплообменник 34,2 м²

В котле Ретра-4М — 1020 л воды, площадь теплообмена — 34,2 м², стенка теплообменника — 6 мм. Топки разделяет колосниковая решетка, конвективные каналы сложены из прямых перегородок, а теплообменник утеплен минеральной ватой под кожухом с порошковым покрытием. Производительность — 400 кВт ±10 %, класс котла — 3-й.

Давление и подключение

Подача и обратка — фланцы Dy 125, предохранительный клапан — 2", слив — с резьбой 1'' снаружи. Котел рассчитан на рабочее давление 0,15–0,30 МПа, усиленный вариант — на 0,6 МПа. Нагрев воды ограничен 95 °C, а обратную воду подают теплее 55 °C. Аэродинамическое сопротивление котла — до 200 Па.

Габариты и дымоход

Площадка под этот твердотопливный котел с бункером — 2950 на 3720 мм, высота — 2370 мм, масса без воды — 3540 кг. Патрубок под дымоход — 400 × 260 мм, труба нужна диаметром 350 мм и высотой не меньше 18 м, разрежение — до 60 Па.

Комплект поставки

В поставке Ретра Trio на 400 кВт: котел, пульт, бункерная емкость, ретортная горелка вместе с вентилятором и пожаротушением, предохранительный клапан, шаровой кран, манометр и кран к нему. Отдельно к каждому узлу приложена своя документация — паспорт котла, пособие по монтажу, инструкция на горелку, инструкция на бункер и инструкция к пульту.

Дополнения

На заказ доступны автоматическое золоудаление, ворошение топлива в бункере, удаленный контроль и автоматизированный склад топлива со скребковой или шнековой подачей. Стенку теплообменника можно заказать до 10 мм, бункер — другого объема или общий для двух котлов до 8 м³.

Гарантия

Заводская гарантия сохраняется тогда, когда котел запустили люди завода или сертифицированные им специалисты. Теплообменник — 60 месяцев от акта запуска, не больше 72 месяцев с отгрузки; горелка, мотор-редуктор, питающий бункер и другие комплектующие — 12 месяцев. Ресурс — не меньше 10 лет.

Что размещено на корпусе

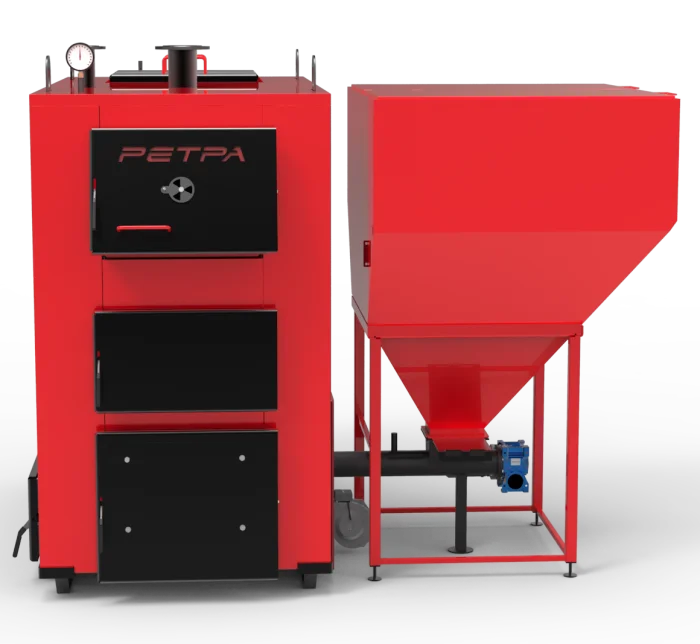

Лицевая сторона имеет три дверцы: одни для закладки, вторые — чтобы ворошить топливо и выбирать шлак, третьи, нижние, — для золы. Сверху выведен патрубок подачи, там же стоит манометр и есть люк для чистки прямых перегородок; сзади размещены патрубок обратки, слив с шаровым краном и предохранительный клапан. С обеих сторон котла внизу есть люки, через которые выбирают сажу и пепел. Под кожухом из стального листа теплообменник утеплен негорючей минеральной ватой.
