Котел пеллетный твердотопливный Ретра-4М Trio 200 кВт

Пеллетный котел Ретра-4М Trio на 200 кВт рассчитан на 2000 м² помещений при высоте потолка до 3,5 м — школу, административное здание, коммунальное учреждение, теплицу или предприятие без централизованного теплоснабжения. Гранулы подаются из бункера в ретортную горелку автоматически.

Преимущества промышленного Trio

• Автоматическая подача из бункера 2 м³ — гранулы поступают в горелку шнеком
• Пеллеты и уголь фракцией до 15 мм — основное топливо для ретортной горелки
• Щепа и опилки с механизмом ворошения — дополнительная опция для бункера
• Запасной режим — твердое топливо в верхней топке
• Регулировка от 50 до 100 % номинальной теплопроизводительности
• Защита шнека от возгорания — система пожаротушения в комплекте горелки

Горелка, бункер, автоматика

Шнек с мотор-редуктором берет гранулы из бункера и подает их в ретортную горелку, воздух дает вентилятор горелки. Подачей и вентилятором управляет микропроцессорный терморегулятор, который держит заданную температуру теплоносителя. Шнек защищен системой пожаротушения, которая входит в комплект горелки. При необходимости котел переводят на ручную загрузку топлива.

Резервный ручной режим

Когда горелка не работает, дрова, уголь или брикет закладывают через загрузочный люк в верхнюю топку. Воздух подается интенсивно по периметру камеры, поэтому вокруг топлива образуется «воздушный кокон», а газы, не успевшие сгореть из-за нехватки воздуха, дожигает вторичный воздух. Нижняя топка предназначена для мелкого топлива и горелки, верхняя — для сырья больших размеров. Управляют котлом через автоматику с многофункциональным меню.

Камера сгорания и люк

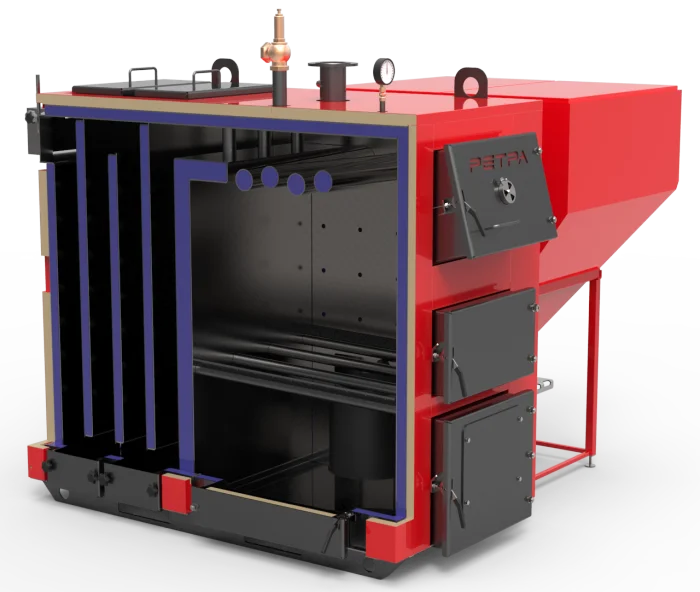

Верхняя камера сгорания имеет 1020 мм в длину, 830 мм в ширину и 750 мм в высоту — 0,63 м³. Горловина загрузочного люка — 530 × 395 мм. Конвективные каналы образуют прямые перегородки, а стенки и перегородки омывает вода рубашки.

Расход и газы

Номинальный расход — до 50 кг/ч топлива с теплотворностью 18 000 кДж/кг или до 33,3 кг/ч топлива на 27 000 кДж/кг. На номинальной мощности котел дает около 342 м³/ч дымовых газов на антраците и 523 м³/ч на дровах, на минимальной — 171 и 262 м³/ч.

Теплообменник 16,8 м² и 570 л

Площадь теплообмена котла Ретра-4М — 16,8 м², воды в котле — 570 л, внутренняя стенка стального теплообменника — 6 мм. Номинальная производительность — 200 кВт ±10 %, класс котла — 3-й.

Подключение и давление

Подача и обратка — Dy 100, предохранительный клапан — 1½", патрубок слива — с наружной резьбой 1''. Рабочее давление теплоносителя — от 0,15 до 0,30 МПа, усиленный вариант на 0,6 МПа изготавливают на заказ. Вода на выходе — до 95 °C, на входе — от 55 °C. Коэффициент избытка воздуха — 1,3 для дров и антрацита, 1,5 для торфа и бурого угля, аэродинамическое сопротивление котла — до 200 Па.

Габариты и дымоход

Сам твердотопливный котел без бункера имеет 2500 мм в длину, 1140 мм в ширину и 1950 мм в высоту, а весит без воды 2100 кг. Выход газов в дымоход прямоугольный, 350 × 210 мм; сама труба должна быть диаметром 300 мм и высотой от 15 м, а разрежение за котлом не превышает 50 Па.

Комплект

Котел Ретра на 200 кВт в комплектации Trio поставляют с пультом управления, предохранительным клапаном, шаровым краном, манометром и краном под него, ретортной горелкой с вентилятором и системой пожаротушения, бункерной емкостью. В документацию входят руководство по монтажу и эксплуатации, паспорт котла, инструкции к горелке и бункеру и инструкция к пульту.

Опции

Среди доступных дополнений — удаленный контроль работы котла, автоматическое золоудаление, механизм ворошения в бункере и автоматизированный склад топлива со скребковой или шнековой подачей. Теплообменник по отдельному заказу делают со стенкой до 10 мм. Если заказать два котла одинаковой мощности, для них могут изготовить общий бункер объемом до 8 м³. Размещение и емкость бункера тоже меняют под котельную.

Пусконаладка и гарантия

Гарантия действует только тогда, когда пусконаладку провели представители завода или специалисты со специальным разрешением завода. Стальной теплообменник гарантирован на 60 месяцев с запуска по акту, но не дольше 72 месяцев с отгрузки; вентиляторы, пульт, манометр, клапан, мотор-редуктор, горелка и бункер — на 12 месяцев. Срок эксплуатации котла — не меньше 10 лет.
