Котел пеллетный твердотопливный Ретра-4М Trio 50 кВт

Помещение площадью до 500 м² и потолком до 3,5 м обогреет пеллетный котел Ретра-4М Trio на 50 кВт. Гранулы поступают в ретортную горелку автоматически, а на случай перебоев с пеллетами в верхней камере котла можно сжигать дрова и уголь.

Чем интересен котел на 50 кВт

• Автоматика и резерв — горелка в нижней топке и ручная загрузка в верхней
• Загрузочный люк 340 × 310 мм — для дров и брикетов в резервном режиме
• Подача гранул шнеком — мотор-редуктор ведет пеллеты из бункера к ретортной горелке
• Угольная мелочь до 25 мм — горелка сжигает ее так же автоматически, как пеллеты
• Водяной клапан BVTS на шнеке — гасит возгорание, когда температура трубы превышает 95 °C
• Водоохлаждаемые прямые перегородки — они образуют конвективные каналы теплообменника

Пеллеты: как работает горелка

Для автоматического режима боковой люк котла снимают и на его место ставят ретортную горелку. Шнек подает гранулы из бункера, горение идет в нижней камере, а воздух дает вентилятор горелки; рассекатель первичного воздуха заменен заглушкой, чугунная решетка снята. Подачей и обдувом управляет блок управления, который поставляется с горелкой.

Бункер и безопасность шнека

Бункер на 0,6 м³ — стальная усеченная пирамида на стойках с регулировочными планками. Задвижка в воронке позволяет уменьшить подачу или перекрыть ее совсем, крышка люка имеет резиновое уплотнение. Шнек подключен к баку воды через термостатический клапан BVTS: при нагреве выше 95 °C или пламени вода заливает транспортер.

Когда пеллет нет

Резервный ручной режим включают, добавив к котлу чугунные колосники — их укладывают на водоохлаждаемые колосниковые трубы. В верхнюю камеру 690 × 500 × 630 мм на 210 л закладывают через люк дрова, каменный уголь, антрацит или торфяные брикеты.

Расход на номинальной мощности

Котел расходует до 11,6 кг/ч основного топлива с теплотворностью 18 МДж/кг и до 7,8 кг/ч резервного — 27 МДж/кг.

Теплообменник 4,65 м²

Стальной теплообменник котла Ретра-4М со стенкой 5 мм вмещает 175 л воды, площадь теплообмена — 4,65 м². Камеры разделяет чугунная решетка, конвективные каналы за ними образуют прямые перегородки. Минеральная вата между теплообменником и окрашенным кожухом уменьшает потери тепла наружу. Для чистки есть верхний люк и по боковому люку снизу с каждой стороны.

Давление 0,25 МПа и клапан ¾"

Давление в системе для этой модели — 0,1–0,25 МПа; вариант с усиленным теплообменником выдерживает 0,6 МПа. Предохранительный клапан ставят на ¾". Подача (сверху) и обратка (сзади) имеют резьбу 2", сливной патрубок с шаровым краном тоже сзади. Котел подходит для открытых систем с естественной циркуляцией и закрытых под давлением. Вода нагревается до 95 °C, а на входе должна быть не меньше 55 °C.

Габариты и вес

Твердотопливный котел Ретра Trio 50 кВт в сборе с бункером и горелкой занимает 1660 мм в длину, 1700 мм в ширину и 1720 мм в высоту, вес без воды — 775 кг. Патрубок под дымоход Ø200, сам дымоход — диаметром 200 мм и высотой не меньше 7 м, разрежение — до 40 Па. Электропитание — 220 В.

Комплектация

В поставку входят ретортная горелка со шнеком, мотор-редуктором и вентилятором, бункер, система пожаротушения, пульт управления, предохранительный клапан, шаровой кран, манометр с краном, зольный ящик и руководство по эксплуатации. Отдельно можно взять футеровку, чугунные колосники, систему золоудаления, врезку под горелку или бункер либо усиленный теплообменник.

Гарантия

Гарантия действует при условии, что котел запустил представитель завода или уполномоченный им специалист. Теплообменник имеет 60 месяцев гарантии от акта запуска (но не дольше 72 месяцев с отгрузки), а горелка, пульт, манометр и клапан — 12 месяцев с отгрузки. Котел рассчитан минимум на 15 лет службы.

Что где на корпусе

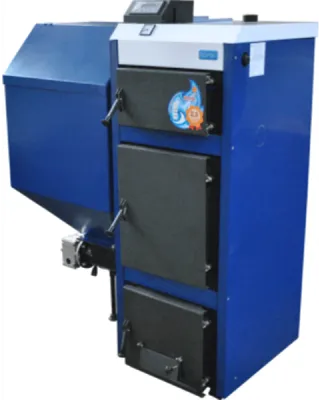

Спереди котел имеет три люка: загрузочный, шуровочный для ворошения и удаления шлака и нижний для золы. На верхней стенке — патрубок подачи, манометр с краном и люк для чистки прямых перегородок. Сзади размещены патрубок обратки, сливной патрубок с шаровым краном и предохранительный клапан. Горелку устанавливают сбоку, на месте бокового люка нижней камеры.

Котлы этой серии ставят в системы отопления жилых домов и дач, производственных и складских помещений, торговых объектов, зданий социального и административного назначения.
