Котел пеллетный твердотопливный Ретра-4М Trio 65 кВт

Пеллетный котел Ретра-4М Trio на 65 кВт обогревает до 650 м² при высоте потолка до 3,5 м. Он сочетает ретортную горелку с автоматической подачей гранул и верхнюю топку для дров или угля, которую включают как резерв.

Преимущества

• Горелка и запасная топка — нижняя камера для автоматики, верхняя для крупного топлива
• Мотор-редуктор со шнеком — постоянная подача гранул из бункера без участия человека
• Пеллеты или уголь фракцией до 25 мм — горелка работает с обоими
• Пожаротушение шнека — термостатический клапан BVTS открывает воду, как только транспортер нагреется выше 95 °C
• Водяная рубашка вокруг обеих камер — вместе с прямыми перегородками конвективных каналов
• Регулировка прижима дверец

Дымоход Ø220 и высота от 8 м

Патрубок под дымоход у этой модели — Ø220 мм, и труба нужна такого же диаметра высотой не меньше 8 м. Разрежение за котлом — до 40 Па.

Работа с горелкой

Горелка ставится вместо бокового люка. Пеллеты из бункера берет шнек, пламя горит в нижней камере, воздух подает вентилятор на самой горелке. На это время рассекатель первичного воздуха и чугунную решетку демонтируют, а коллектор глушат. Режим контролирует блок управления из комплекта горелки; пепел выбирают зольным ящиком, автоматическое золоудаление — опция.

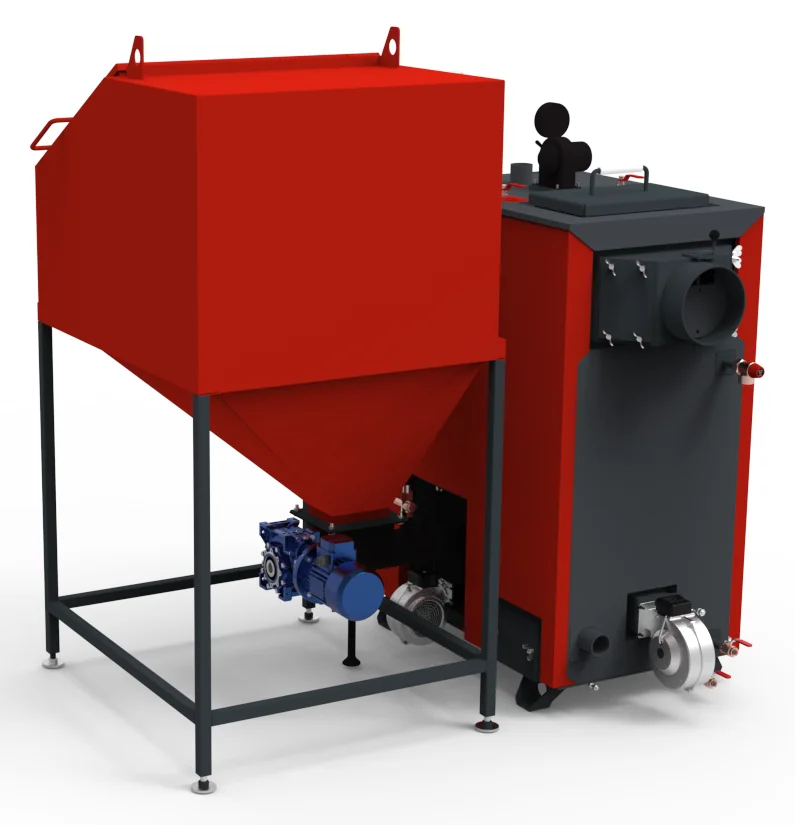

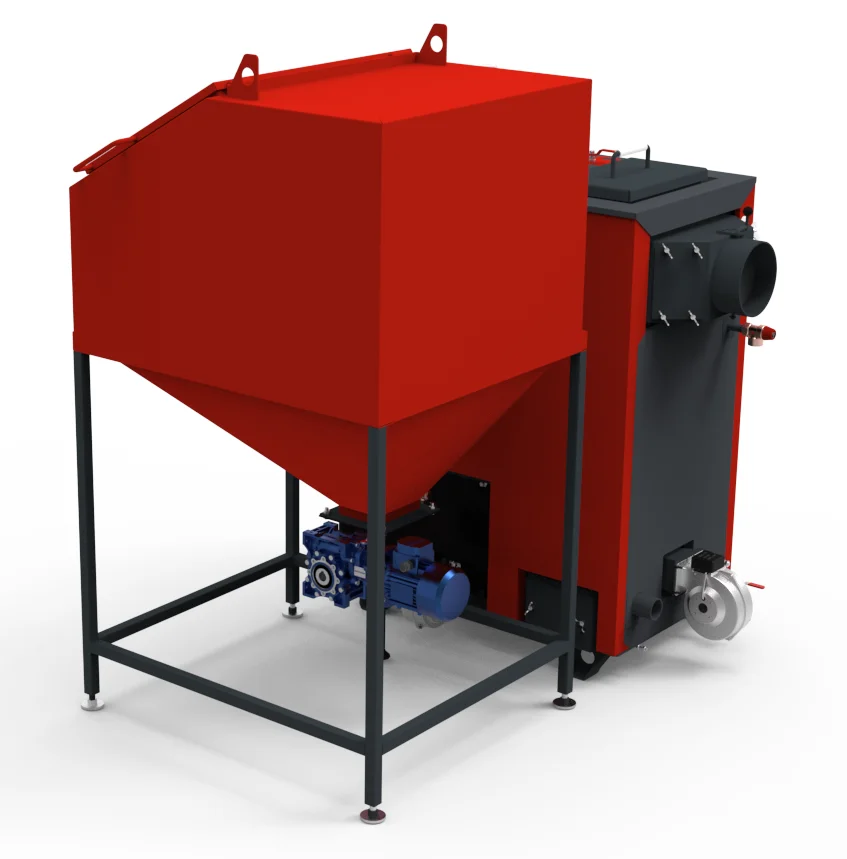

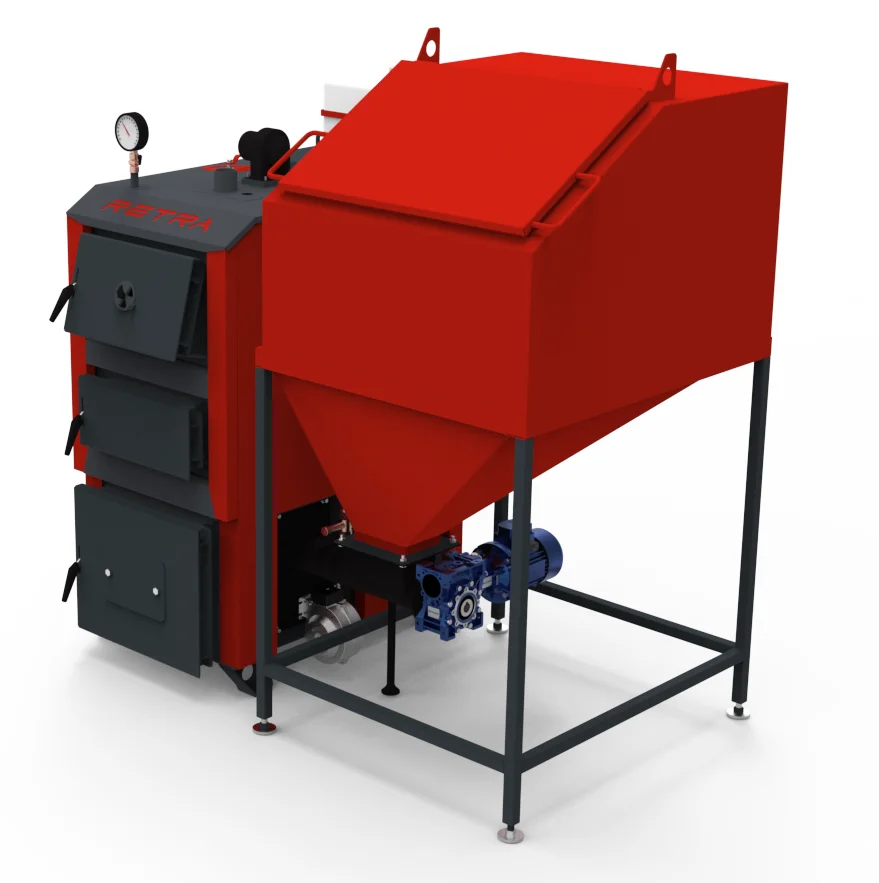

Бункер на 0,6 м³

Бункер изготовлен из стали в виде усеченной пирамиды с воронкой снизу. Задвижкой в воронке регулируют или останавливают подачу, к фланцу крепится шнек горелки. Стойки с регулировочными планками позволяют поставить бункер ровно, а крышку загрузки уплотняет резиновая лента. Шнек защищает бак с водой, соединенный шлангом с клапаном BVTS.

Резерв на дровах и угле

Когда нужно топить дровами, углем, антрацитом или торфяными брикетами, в верхнюю камеру кладут чугунные колосники (опция) и закладывают топливо через люк 340 × 310 мм. Камера имеет 780 мм в длину, 550 мм в ширину и 590 мм в высоту — 250 л.

Расход топлива

При номинальной мощности — до 15,1 кг/ч основного топлива (18 МДж/кг) и до 10,2 кг/ч резервного (27 МДж/кг).

Что внутри корпуса

Стальной теплообменник котла Ретра-4М со стенкой 5 мм имеет площадь 5,8 м² и вмещает 204 л воды. Нижнюю и верхнюю камеры делит чугунная решетка, а конвективные каналы позади них сложены из прямых перегородок. Под кожухом с порошковым покрытием лежит минеральная вата. Перегородки чистят через верхний люк, сажу и пепел выбирают через два боковых люка внизу.

Давление и подключение

Рабочее давление — от 0,1 до 0,25 МПа; усиленный теплообменник на 0,6 МПа заказывают отдельно. Подача и обратка — 2", предохранительный клапан — ¾", сзади есть сливной патрубок с шаровым краном. Котел работает в открытых системах с естественной циркуляцией и в закрытых под давлением, нагревает воду до 95 °C и требует обратки от 55 °C.

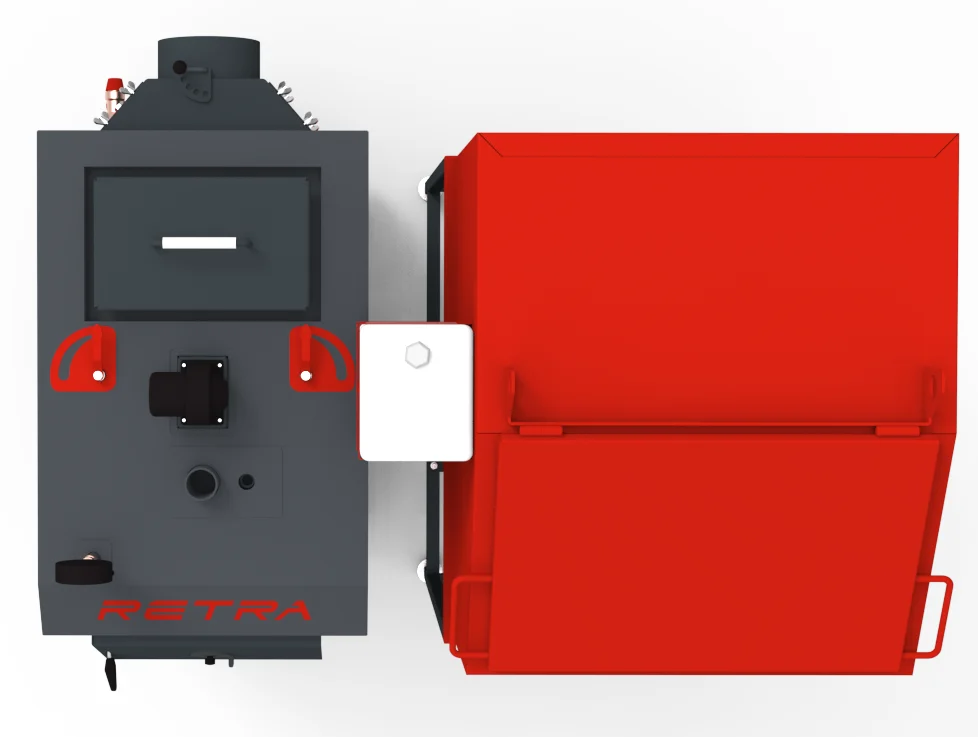

Размеры с бункером

С бункером и горелкой этот твердотопливный котел имеет 1800 × 2000 × 1720 мм (длина, ширина, высота), а его масса без воды — 885 кг. Питание — 220 В.

Комплект и опции

Ретра Trio на 65 кВт поставляется комплектом: котел, ретортная горелка со шнеком, мотор-редуктором и вентилятором, бункер, пожаротушение, пульт, предохранительный клапан, шаровой кран, манометр с краном, зольный ящик и руководство. Как опции предлагают футеровку топки, набор чугунных колосников, золоудаление, отверстие под горелку или бункер и усиленный теплообменник.

Гарантия и ресурс

Пусконаладку проводит представитель завода или лицо с его разрешением — без этого заводская гарантия не действует. Теплообменник гарантирован на 60 месяцев с запуска по акту (не дольше 72 месяцев с отгрузки), комплектующие, в том числе горелка, — на 12 месяцев с отгрузки. Срок службы — не меньше 15 лет.

Расширение автоматики

Котел можно дополнить автоматическим золоудалением и функцией удаленного контроля, а позже — врезкой под горелку или бункер. Для больших запасов топлива есть автоматизированный склад, из которого гранулы попадают в котловой бункер скребковым или шнековым транспортером. Место, где стоит бункер, и его емкость меняют под конкретную котельную.

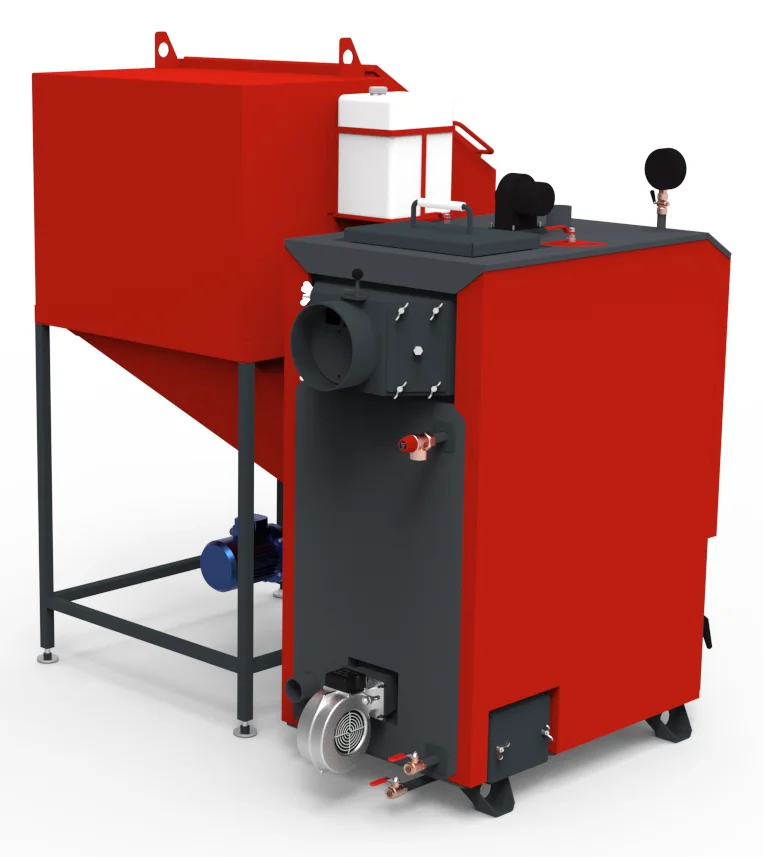

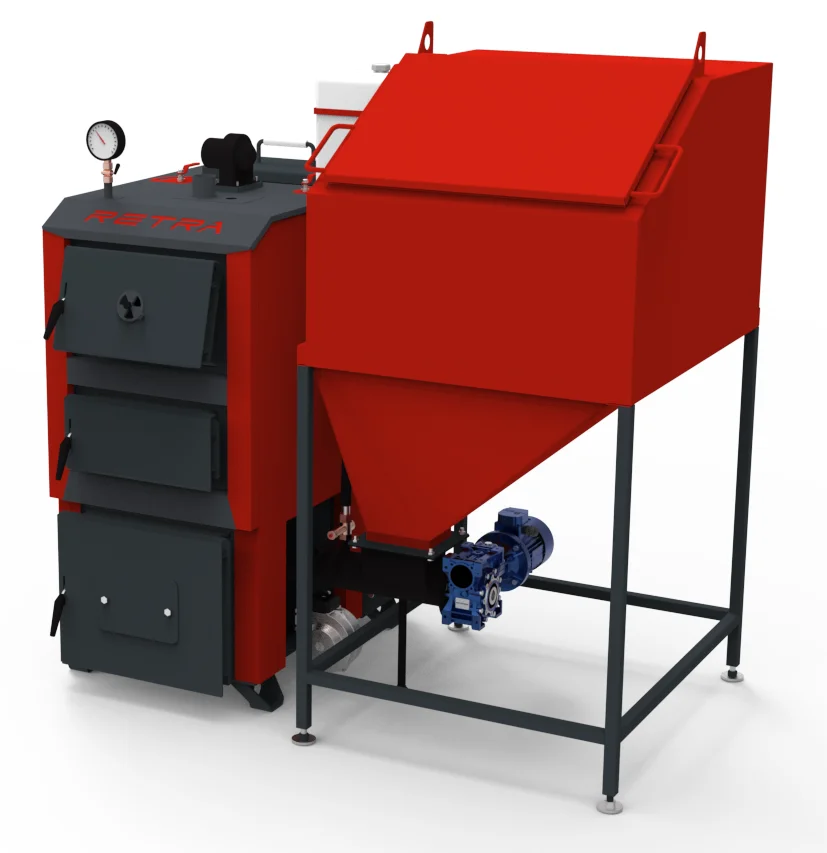

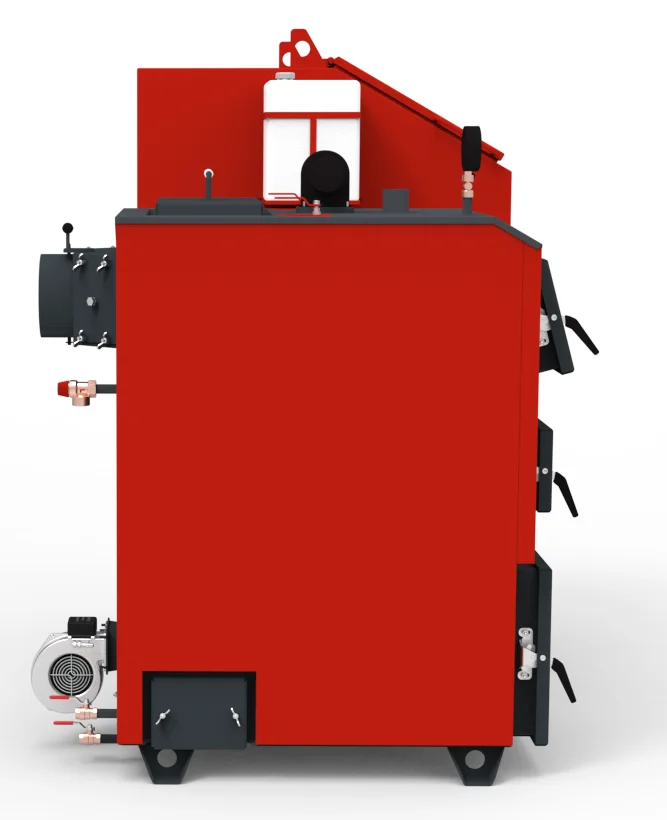

Устройство фасада и тыла

На лицевой стороне — загрузочный люк, шуровочный для ворошения и удаления шлака и нижний люк для золы. Сверху — патрубок подачи, манометр и люк для чистки перегородок, сзади — обратка, слив с шаровым краном и предохранительный клапан.
