Котел пелетний твердопаливний Ретра-4М Trio 200 кВт

Пелетний котел Ретра-4М Trio на 200 кВт розрахований на 2000 м² приміщень за висоти стелі до 3,5 м — школу, адміністративну будівлю, комунальний заклад, теплицю чи підприємство без централізованого теплопостачання. Гранули подаються з бункера в ретортний пальник автоматично.

Переваги промислового Trio

• Автоматична подача з бункера 2 м³ — гранули надходять у пальник шнеком
• Пелети та вугілля фракцією до 15 мм — основне паливо для ретортного пальника
• Щепа й тирса з механізмом ворушіння — додаткова опція для бункера
• Запасний режим — тверде паливо у верхній топці
• Регулювання від 50 до 100 % номінальної теплопродуктивності
• Захист шнека від займання — система пожежогасіння в комплекті пальника

Пальник, бункер, автоматика

Шнек із мотор-редуктором бере гранули з бункера й подає їх у ретортний пальник, повітря дає вентилятор пальника. Подачею й вентилятором керує мікропроцесорний терморегулятор, який тримає задану температуру теплоносія. Шнек захищений системою пожежогасіння, що входить у комплект пальника. Якщо потрібно, котел переводять на ручне завантаження палива.

Резервний ручний режим

Коли пальник не працює, дрова, вугілля чи брикет закладають через завантажувальний люк у верхню топку. Повітря подається інтенсивно по периметру камери, тож навколо палива утворюється «повітряний кокон», а гази, що не встигли згоріти через нестачу повітря, допалює вторинне повітря. Нижня топка призначена для дрібного палива й пальника, верхня — для сировини великих розмірів. Керують котлом через автоматику з багатофункціональним меню.

Камера згоряння і люк

Верхня камера згоряння має 1020 мм у довжину, 830 мм у ширину та 750 мм у висоту — 0,63 м³. Горловина завантажувального люка — 530 × 395 мм. Конвективні канали утворюють прямі перегородки, а стінки й перегородки омиває вода сорочки.

Витрата і гази

Номінальна витрата — до 50 кг/год палива з теплотворністю 18 000 кДж/кг або до 33,3 кг/год палива на 27 000 кДж/кг. На номінальній потужності котел дає близько 342 м³/год димових газів на антрациті й 523 м³/год на дровах, на мінімальній — 171 і 262 м³/год.

Теплообмінник 16,8 м² і 570 л

Площа теплообміну котла Ретра-4М — 16,8 м², води в котлі — 570 л, внутрішня стінка сталевого теплообмінника — 6 мм. Номінальна продуктивність — 200 кВт ±10 %, клас котла — 3-й.

Підключення та тиск

Подача й зворотка — Dy 100, запобіжний клапан — 1½", патрубок зливу — із зовнішньою різьбою 1''. Робочий тиск теплоносія — від 0,15 до 0,30 МПа, посилений варіант на 0,6 МПа виготовляють на замовлення. Вода на виході — до 95 °C, на вході — від 55 °C. Коефіцієнт надлишку повітря — 1,3 для дров і антрациту, 1,5 для торфу та бурого вугілля, аеродинамічний опір котла — до 200 Па.

Габарити й димохід

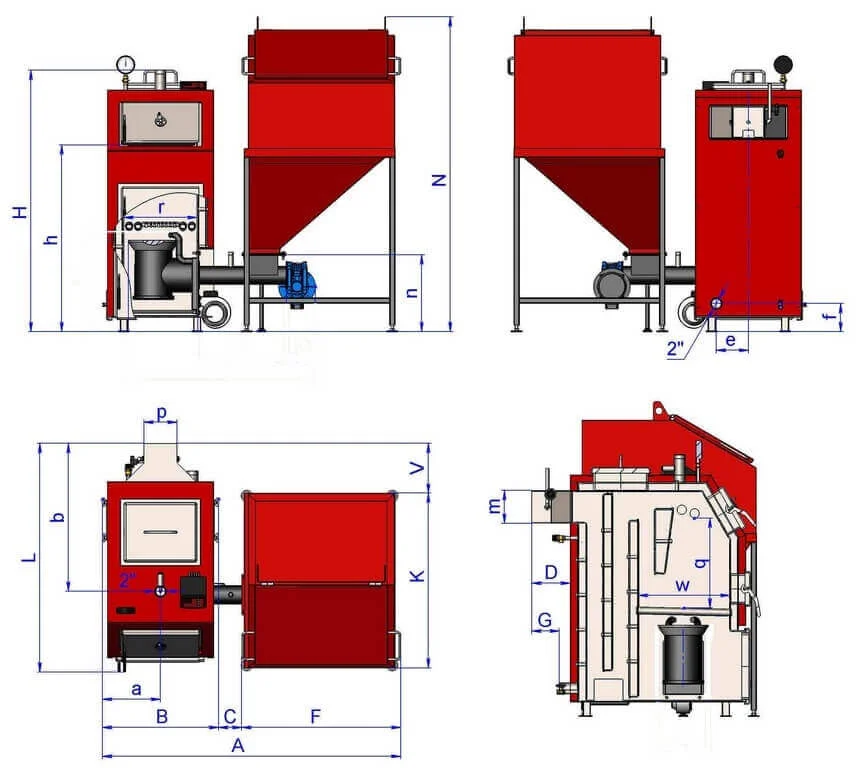

Сам твердопаливний котел без бункера має 2500 мм у довжину, 1140 мм у ширину й 1950 мм у висоту, а важить без води 2100 кг. Вихід газів у димар прямокутний, 350 × 210 мм; сама труба має бути діаметром 300 мм і висотою від 15 м, а розрідження за котлом не перевищує 50 Па.

Комплект

Котел Ретра на 200 кВт у комплектації Trio постачають із пультом керування, запобіжним клапаном, кульовим краном, манометром і краном під нього, ретортним пальником із вентилятором і системою пожежогасіння, бункерною ємністю. До документації входять керівництво з монтажу та експлуатації, паспорт котла, настанови до пальника й бункера та інструкція до пульта.

Опції

Серед доступних доповнень — віддалений контроль роботи котла, автоматичне золовидалення, механізм ворушіння в бункері й автоматизований склад палива зі скребковою чи шнековою подачею. Теплообмінник за окремим замовленням роблять зі стінкою до 10 мм. Якщо замовити два котли однакової потужності, для них можуть виготовити спільний бункер об'ємом до 8 м³. Розміщення й ємність бункера теж змінюють під котельню.

Пусконаладка і гарантія

Гарантія діє лише тоді, коли пусконаладку провели представники заводу або фахівці зі спеціальним дозволом заводу. Сталевий теплообмінник гарантовано на 60 місяців від запуску за актом, але не довше 72 місяців від відвантаження; вентилятори, пульт, манометр, клапан, мотор-редуктор, пальник і бункер — на 12 місяців. Термін експлуатації котла — не менше 10 років.
