Котел пелетний твердопаливний Ретра-4М Trio 32 кВт

Котел Ретра-4М Trio потужністю 32 кВт опалює до 320 м² приміщень зі стелею до 3,5 м і працює на пелетах. Основний режим — автоматичний: гранули з бункера йдуть шнеком у ретортний пальник. Твердопаливний резерв теж передбачено — у верхній топці на чавунних колосниках можна палити дрова, брикети чи вугілля.

Переваги котла Trio на 32 кВт

• Два режими в одному корпусі — автоматичний із пальником у нижній камері та ручний у верхній
• Ретортний пальник — приймає пелети й дрібне вугілля фракцією до 25 мм
• Шнек під захистом BVTS — при перегріві понад 95 °C чи появі вогню клапан подає в шнек воду
• Конвективні канали з прямих перегородок — перегородки, як і стінки топок, омиває вода
• Люки з притиском, що регулюється
• RS-485 — для виведення котла на диспетчерський пульт

Автоматичний режим

Пальник займає місце бокового люка котла. Мотор-редуктор обертає шнек, той подає гранули з бункера, і вони згоряють у нижній камері. Розсікач первинного повітря та чавунну решітку для цього режиму знімають, отвір колектора закривають заглушкою, а повітря дає вентилятор, встановлений на пальнику. Керує всім блок керування пальника. Попіл осідає в нижній камері — це водночас зольник із зольним ящиком.

Що варто знати про бункер

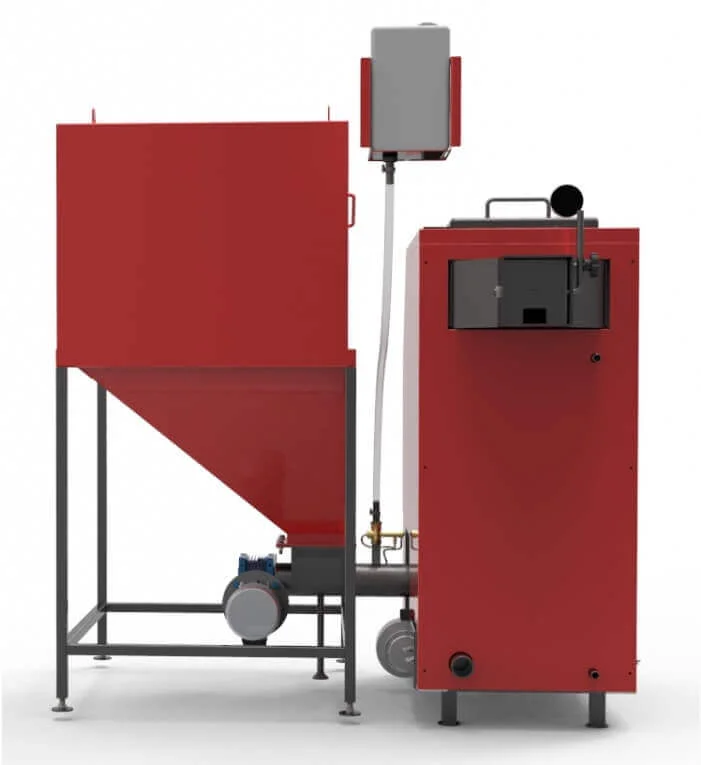

Стандартний бункер вміщує 0,6 м³ гранул. Він зварений зі сталевого листа у формі зрізаної піраміди, стоїть на стійках, а у вихідній воронці має засувку, щоб регулювати чи перекривати потік палива. Люк для засипання ущільнений гумовою стрічкою: без неї працювати з бункером не можна. Систему пожежогасіння становлять бак води й термостатичний клапан BVTS на шнеку.

Ручне завантаження як запасний варіант

Палити дровами, вугіллям, антрацитом чи торф'яними брикетами котел може у верхній камері — для цього на колосникові труби кладуть чавунні колосники, які замовляють окремо. Паливо закладають через люк 340 × 230 мм. Розміри верхньої камери — 600 × 440 × 450 мм, об'єм — 121 л.

Витрата пелет і вугілля

На номінальній потужності котел витрачає до 7,4 кг основного палива на годину (теплотворність 18 МДж/кг) або до 5,0 кг резервного (27 МДж/кг).

Теплообмінник і корпус

У сталевому теплообміннику 105 л води, площа теплообміну — 2,73 м², внутрішня стінка — 5 мм. Нижня й верхня камери розділені чавунною колосниковою решіткою, за ними прямі перегородки створюють конвективні канали. Корпус обшитий кожухом із листової сталі з порошковим фарбуванням, а проміжок між ним і теплообмінником заповнений негорючою мінеральною ватою.

Підключення, тиск, температура

Подача — патрубок на верхній стінці, зворотка — на задній, обидва 2". Запобіжний клапан ½" та зливний патрубок із кульовим краном також ззаду. Котел працює у відкритих і закритих системах опалення; робочий тиск — 0,1–0,2 МПа, а теплообмінник на 0,6 МПа виготовляють на замовлення. Нагрів води — до 95 °C, температура зворотки — від 55 °C.

Розміри й димохід

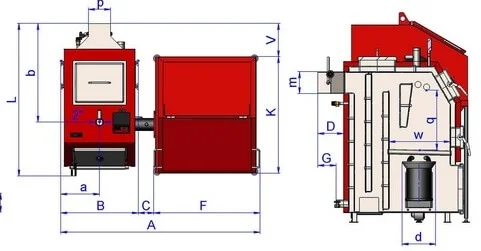

У зборі з бункером і пальником котел має 1480 × 1670 × 1720 мм і важить без води 620 кг. Димохід під'єднують до патрубка Ø200: труба потрібна діаметром 200 мм і заввишки від 7 м, розрідження за котлом не повинне перевищувати 25 Па. Автоматика й мотор-редуктор живляться від 220 В.

Комплект поставки й опції

З котлом Ретра Trio на 32 кВт постачаються ретортний пальник, шнек, мотор-редуктор, вентилятор пальника, бункер, система пожежогасіння, пульт, запобіжний клапан, кульовий кран, манометр із краном і зольний ящик. Із додаткових опцій — вогнетривка футеровка, чавунні колосники для ручного режиму, золовидалення, отвір під пальник або бункер, підсилений теплообмінник.

Гарантія та запуск

Запуск котла в комплектації Trio обов'язково виконує представник заводу чи особа з його дозволом. Гарантія на теплообмінник — 60 місяців від акта запуску, не довше 72 місяців від відвантаження; на пальник, пульт та інші комплектуючі — 12 місяців від відвантаження. Ресурс котла — не менше 15 років.

Автоматизація на вибір

Цей твердопаливний котел можна доповнити функцією віддаленого контролю роботи й автоматичним золовидаленням. Подачу можна автоматизувати й далі — автоматизованим складом палива зі скребковою або шнековою подачею в котловий бункер. Розміщення бункера біля котла та його об'єм теж змінюються під котельню.
