Котел пелетний твердопаливний Ретра-4М Trio 500 кВт

Опалення 5000 м² за висоти стелі до 3,5 м у школах, адміністративних і комунальних закладах, тепличних і промислових господарствах без центрального тепла закриває пелетний котел Ретра-4М Trio на 500 кВт. Подачу гранул із бункера веде автоматика, а верхня топка лишається для резервного палива.

Переваги котла на 500 кВт

• Вертикальна драбина в комплекті — для котлів понад 450 кВт
• Люк 590 × 585 мм — для закладки великого палива у верхню топку
• Фланці Dy 150 — під'єднання до потужної мережі
• Пелети й вугілля до 15 мм як основне паливо, щепа й тирса — з опційним ворушінням
• Клапан BVTS на шнеку — вода гасить загоряння в транспортері
• Регулювання 50–100 % від номінальної потужності

Автоматичне живлення

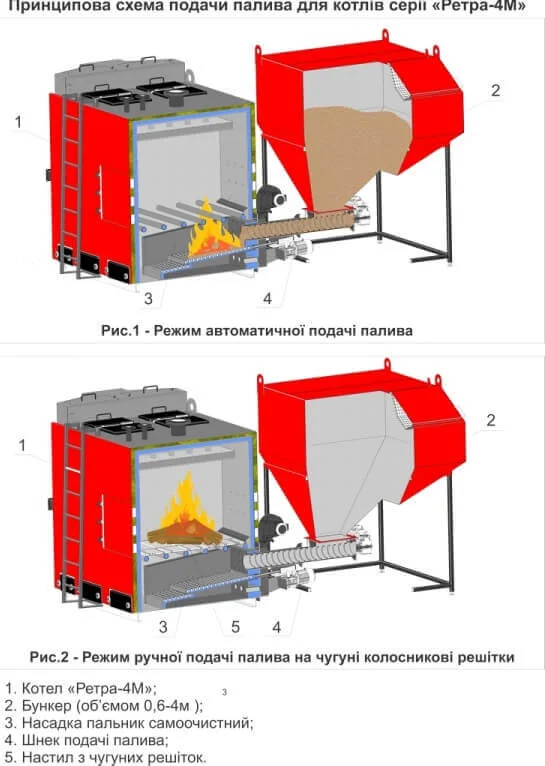

Шнек, який обертає мотор-редуктор, безперервно подає пелети з бункера в ретортний пальник. Вентилятор обдуває полум'я, а мікропроцесорний терморегулятор із багатофункціональним меню узгоджує роботу шнека й вентилятора з потрібною температурою води.

Бункер і його будова

Живильний бункер на 2 м³ — сталевий, у формі зрізаної піраміди, на стійках, які вирівнюють регулювальними планками. Гранули виходять через воронку з засувкою: нею подачу регулюють або зупиняють. До фланця воронки під'єднано гвинтовий транспортер пальника, а кришку засипного люка ущільнено гумовою стрічкою. За бажанням бункер роблять іншої місткості або розміщують інакше.

Пожежна безпека шнека

Бак для води на кронштейні з'єднаний шлангом із термостатичним клапаном BVTS на трубі шнека. Коли датчик фіксує понад 95 °C або полум'я, клапан пускає воду в транспортер.

Верхня топка 1220 × 1385 × 740 мм

Об'єм камери для ручного палива — 1,25 м³. Дрова, брикет, кам'яне вугілля чи антрацит горять в оточенні «повітряного кокона», бо повітря подається по периметру, а гази, які не встигли згоріти, допалює вторинне повітря.

Витрата палива

Годинна витрата на номіналі — 125 кг гранул на 18 000 кДж/кг; паливо з теплотворністю 27 000 кДж/кг потребує 83,3 кг. Димових газів при цьому близько 873 м³/год від антрациту й 1309 м³/год від дров, а на мінімальному режимі — 437 і 655 м³/год.

Теплообмінник 42,4 м²

Вода займає в котлі Ретра-4М 1250 л, а тепло вона отримує через 42,4 м² сталевих стінок завтовшки 6 мм. Топки розділяє колосникова решітка, конвективні канали утворюють прямі перегородки, і вся ця конструкція охолоджується водою. Котел розраховано на 500 кВт із допуском ±10 %; за екологічністю він належить до 3-го класу.

Підключення та тиск

Котел під'єднують до системи фланцями Dy 150 і захищають двома запобіжними клапанами на різьбі 2"; злив — із зовнішньою різьбою 1''. Робочий тиск — 0,15–0,30 МПа, посилене виконання — до 0,6 МПа. Вода на подачі — до 95 °C, на зворотці — щонайменше 55 °C.

Габарити й димохід

У зборі з бункером цей твердопаливний котел займає 2950 мм завдовжки, 3960 мм завширшки й 2370 мм заввишки, маса без води — 4620 кг. Газохід виходить у патрубок 500 × 260 мм, труба потрібна діаметром 400 мм і висотою не менше 18 м, розрідження за котлом — до 60 Па.

Корпус і обслуговування

Теплообмінник ховається під пофарбованим порошковою фарбою сталевим кожухом, утепленим мінеральною ватою. Для чистки є верхній люк над прямими перегородками, бокові люки для сажі й попелу та нижній зольний люк; ззаду — злив із кульовим краном.

Комплект поставки

Ретра Trio на 500 кВт поставляється з пультом керування, ретортним пальником із вентилятором і пожежогасінням, бункерною ємністю, запобіжними клапанами, кульовим краном, манометром із краном і вертикальною драбиною. До них додано паспорт котла, посібник із монтажу та експлуатації, настанови на пальник і бункер, інструкцію до пульта. Поза комплектом доступні: дистанційний нагляд, видалення золи шнеком, ворушіння гранул у бункері, склад палива з автоматичним наповненням бункера й теплообмінник зі стінкою до 10 мм.

Гарантія

Без пусконаладки, виконаної людьми заводу чи фахівцями з його дозволом, гарантії на котел немає. Сталь теплообмінника гарантовано на п'ять років від акта запуску, якщо від відвантаження минуло не більше 72 місяців; рік — на пальник, мотор-редуктор, живильний бункер, пульт і вентилятор. Термін служби — не менше 10 років.

Повітря й газовий тракт

Горіння в котлі розраховано з надлишком повітря 1,3 на дровах і антрациті та 1,5 на торфі й бурому вугіллі, а опір газовому тракту не перевищує 200 Па.
