Котел пелетний твердопаливний Ретра-4М Trio 80 кВт

Будинок, склад або торговий об'єкт до 800 м² зі стелею до 3,5 м можна опалювати пелетним котлом Ретра-4М Trio на 80 кВт. Бункер на 1 м³ годує ретортний пальник гранулами через шнек, а верхня топка лишається для дров і вугілля на випадок, коли пелет під рукою немає.

Головні переваги

• Бункер на 1 м³ — живить пальник гранулами між засипаннями
• Ретортний пальник у нижній камері — спалює пелети й вугілля дрібної фракції до 25 мм
• Верхня топка для резерву — дрова, брикети, вугілля на чавунних колосниках
• Подвійний захист шнека — бак із водою та термостатичний клапан BVTS гасять загоряння понад 95 °C
• Люк 430 × 310 мм — для великого палива в ручному режимі
• Водоохолоджувані перегородки й стінки — теплообмін у всіх каналах
• Можливість диспетчеризації через RS-485

Автоматичне горіння пелет

Ретортний пальник монтують на місце бокового люка нижньої камери. Мотор-редуктор крутить шнек, гранули з бункера йдуть у пальник, а обдув забезпечує вентилятор пальника. Розсікач первинного повітря й чавунну колосникову решітку в цьому режимі знімають, колектор закривають заглушкою. За подачею й горінням стежить блок керування, який входить у комплект пальника; золу з нижньої камери збирає зольний ящик.

Бункер і його захист

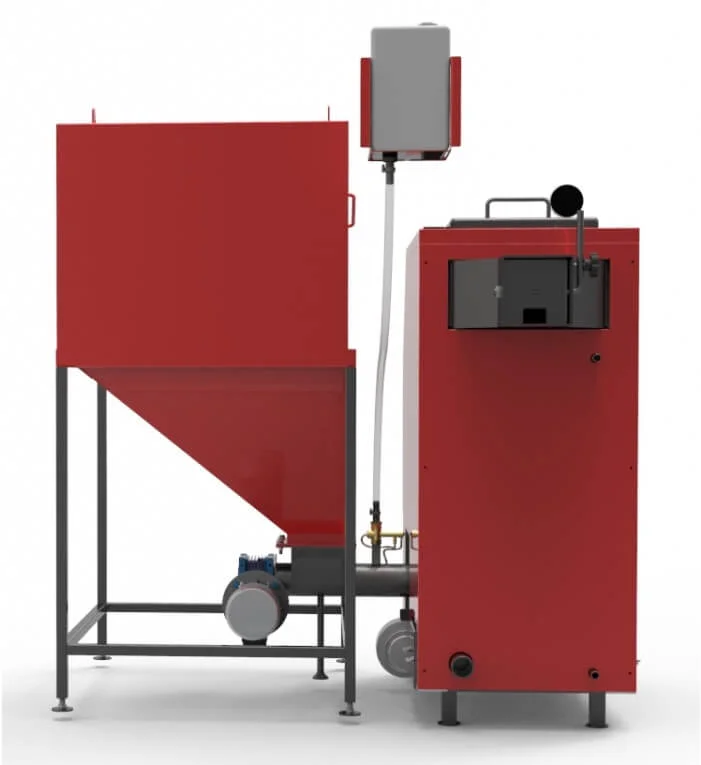

Бункер ємністю 1 м³ має форму зрізаної піраміди, зварений із листової сталі й стоїть на стійках, які вирівнюють регулювальними планками. У воронці на дні є засувка: нею зменшують або повністю зупиняють подачу. Кришка люка для засипання гранул ущільнена гумовою стрічкою. Шнек під'єднано до бака води через клапан BVTS — коли труба транспортера нагрівається понад 95 °C, вода подається автоматично.

Верхня топка 780 × 670 × 600 мм

Об'єм верхньої камери — 310 л. Щоб палити в ній дрова, кам'яне вугілля, антрацит чи торф'яні брикети, на колосникові труби кладуть чавунні колосники — їх замовляють окремо. Паливо закладають через люк 430 × 310 мм.

Витрата на номіналі

Пелет чи іншого основного палива (18 МДж/кг) на повній потужності йде до 18,6 кг за годину, а резервного з теплотворністю 27 МДж/кг — до 12,5 кг.

Теплообмінник 6,9 м² і 242 л води

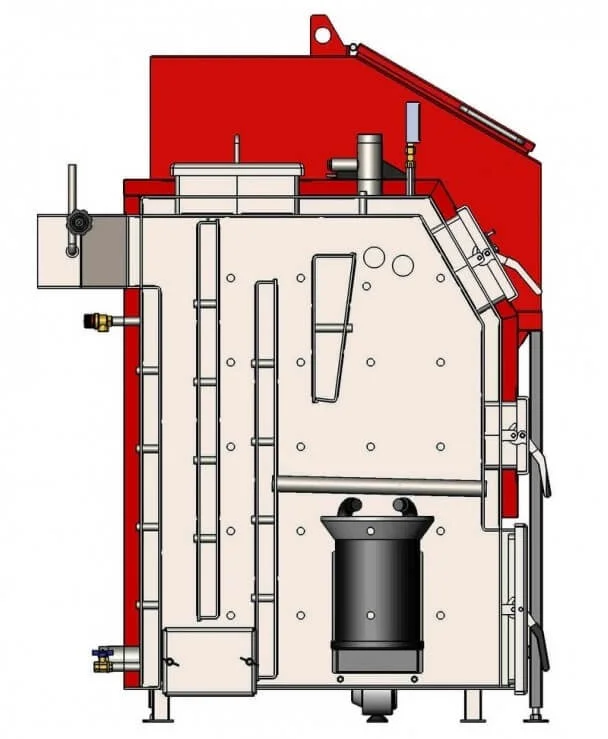

Котел Ретра-4М має сталевий теплообмінник із внутрішньою стінкою 5 мм: площа теплообміну — 6,9 м², води — 242 л. Камери розділяє чавунна колосникова решітка, за ними прямі перегородки складають конвективні канали. Мінеральна вата під кожухом із порошковим покриттям зберігає тепло. Перегородки чистять через верхній люк, сажу й попіл — через нижні бокові люки з обох боків.

Тиск 0,3 МПа і запобіжний клапан 1"

Робочий тиск теплоносія — від 0,1 до 0,3 МПа; для 0,6 МПа замовляють посилений теплообмінник. Різьба на подачі й зворотці — 2", на запобіжному клапані — 1". Котел працює як у відкритих системах із природною циркуляцією, так і в закритих під тиском; вода гріється до 95 °C, зворотка — від 55 °C.

Димохід Ø250 і вага

Під'єднання до димоходу — Ø250 мм, труба потрібна діаметром 250 мм і заввишки щонайменше 8 м, розрідження за котлом — до 40 Па. Без води цей твердопаливний котел важить 985 кг. Автоматика живиться від мережі 220 В.

Що входить у поставку

Котел Ретра Trio на 80 кВт комплектують ретортним пальником зі шнеком, мотор-редуктором і вентилятором, бункером, системою пожежогасіння, пультом керування, запобіжним клапаном, кульовим краном, манометром із краном, зольним ящиком і керівництвом із монтажу та експлуатації. Окремим замовленням до нього беруть вогнетривку футеровку, чавунні колосники, золовидалення, отвір під пальник або бункер чи підсилений теплообмінник.

Автоматизація понад базу

Для котла доступні віддалений контроль роботи, автоматичне золовидалення та автоматизований склад палива зі скребковою чи шнековою подачею в котловий бункер. Бункер можна розмістити інакше й зробити іншого об'єму.

Запуск і гарантія

Пусконаладку виконує представник заводу або фахівець, якому завод це дозволив, — без цього гарантії немає. Заводська гарантія на теплообмінник — п'ять років від дати акта запуску, з верхньою межею 72 місяці від відвантаження; пальник, пульт, манометр та інші комплектуючі — на 12 місяців від відвантаження. Термін служби — не менше 15 років.

Корпус обслуговують з трьох боків: спереду — завантажувальний, шурувальний і зольний люки, зверху — подача, манометр і люк чистки перегородок, ззаду — зворотка, злив із краном і запобіжний клапан.
