Котел твердопаливний Альтеп MEGA 600

Котел на 600 кВт для котельні із закритою системою теплопостачання — Альтеп MEGA 600, модель на нижній межі промислової серії MEGA на 600–1500 кВт. Жаротрубний теплообмінник площею 49 м² витримує тиск води до 0,30 МПа, а топка на 2,23 м³ працює з ручним завантаженням або, після дооснащення, з автоподачею палива.

Чим вирізняється MEGA 600

• Топка 1380 × 1640 мм — глибина і ширина, об'єм 2,23 м³.
• Теплообмінник 49 м² — сталевий трубний, із двома рядами жарових труб.
• 1,9 м³ води в котлі.
• Корпус 2950 мм завдовжки — на 450 мм коротший, ніж у MEGA 800.
• Охолодження дверей топки — окремий контур із насосом.
• Завантажувальні дверцята 660 × 460 мм — ширина і висота.

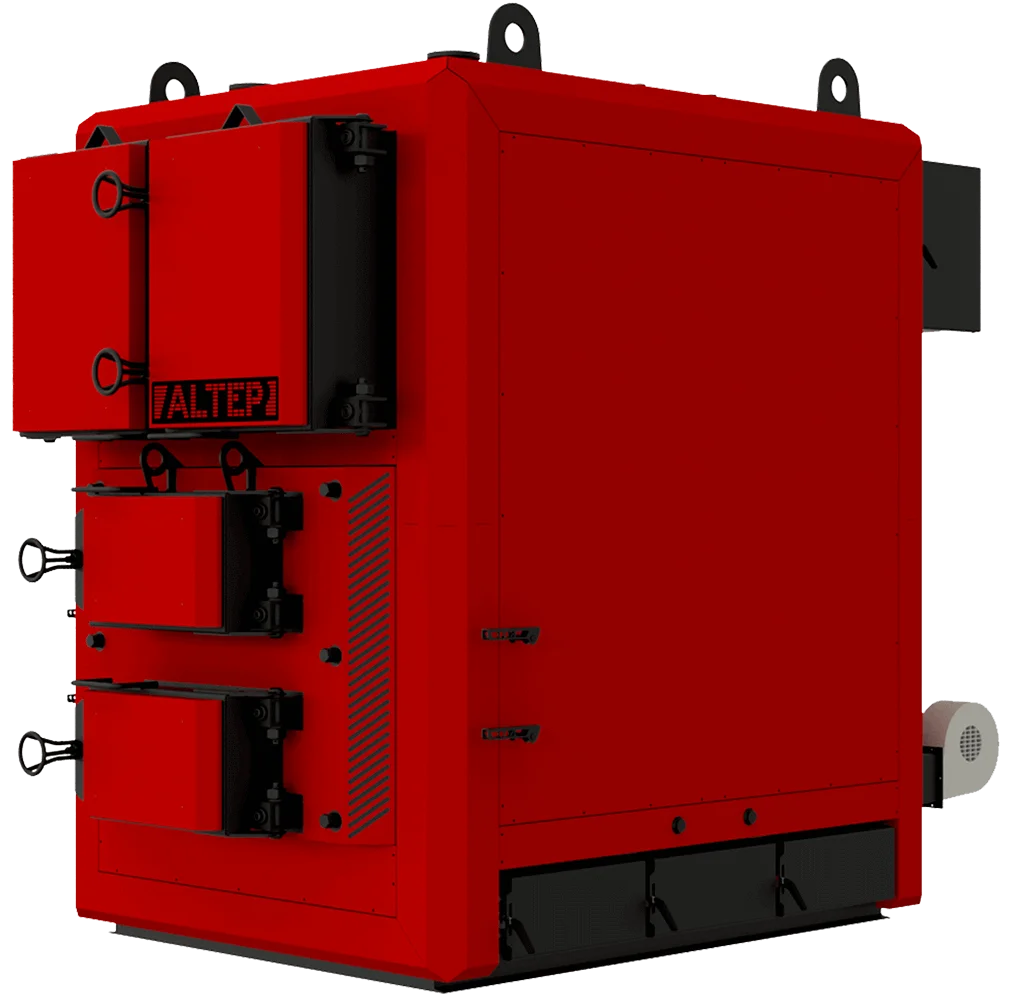

Корпус 2430 × 2670 × 2950 мм

Ширина котла MEGA на 600 кВт — 2430 мм, висота — 2670 мм, довжина — 2950 мм; моделі на 800 і 1000 кВт на 450 мм довші. Котел виготовлений зі сталі 6–10 мм, а його двері герметичні, з подвійною ізоляцією завтовшки 70 мм.

Топка і решітка

Топка завглибшки 1380 мм — коротша, ніж у старших моделей, тож і об'єм у неї менший: 2,23 м³ проти 3,01. На дні лежить велика за площею чавунна колосникова решітка, на якій рівномірно згоряє паливо різної вологості. Подачу повітря на горіння регулюють ручками заслінок під вид палива.

Контур охолодження дверей

Двері топки мають власний водяний контур: насос проганяє теплоносій крізь двері по гнучких шлангах, а штуцери контуру під'єднують до котла. У контурі є два крани аварійного відключення і окремий запобіжний клапан дверей.

Димохід і підключення

Зовнішній діаметр борова — 450 мм. Рекомендований димохід — 450 мм усередині, перерізом 1590 см² і заввишки щонайменше 16 м; потрібна тяга — 60–80 Па, гази на виході — 100–180 °C. Пряму і зворотну воду під'єднують фланцями Ду 125, під запобіжні клапани є два фланцеві патрубки Ду 50, а для зливу води — окремий штуцер.

Паливо і автоматика

Твердопаливний котел Альтеп MEGA 600 розрахований на антрацит, кам'яне вугілля і дрова; ККД на кам'яному вугіллі — не менше 86 %. Температуру води тримає блок управління з PID, а повітря в топку подають вентилятори нагнітання; разом вони споживають не більше 1110 Вт.
