Котел твердопаливний Альтеп MEGA 1000

Промисловий жаротрубний котел на 1000 кВт із ручним завантаженням палива — Альтеп MEGA 1000. Від моделі на 800 кВт він відрізняється більшою площею теплообміну — 75 м², вищим корпусом, ширшим боровом і патрубками Ду 65 під запобіжні клапани, а топка в них однакова — 3,01 м³.

Чим вирізняється MEGA 1000

• Теплообмінник 75 м² — на 15 м² більший, ніж у MEGA 800.
• 2,8 м³ води в котлі.
• Боров 500 мм — під димохід 500 мм.

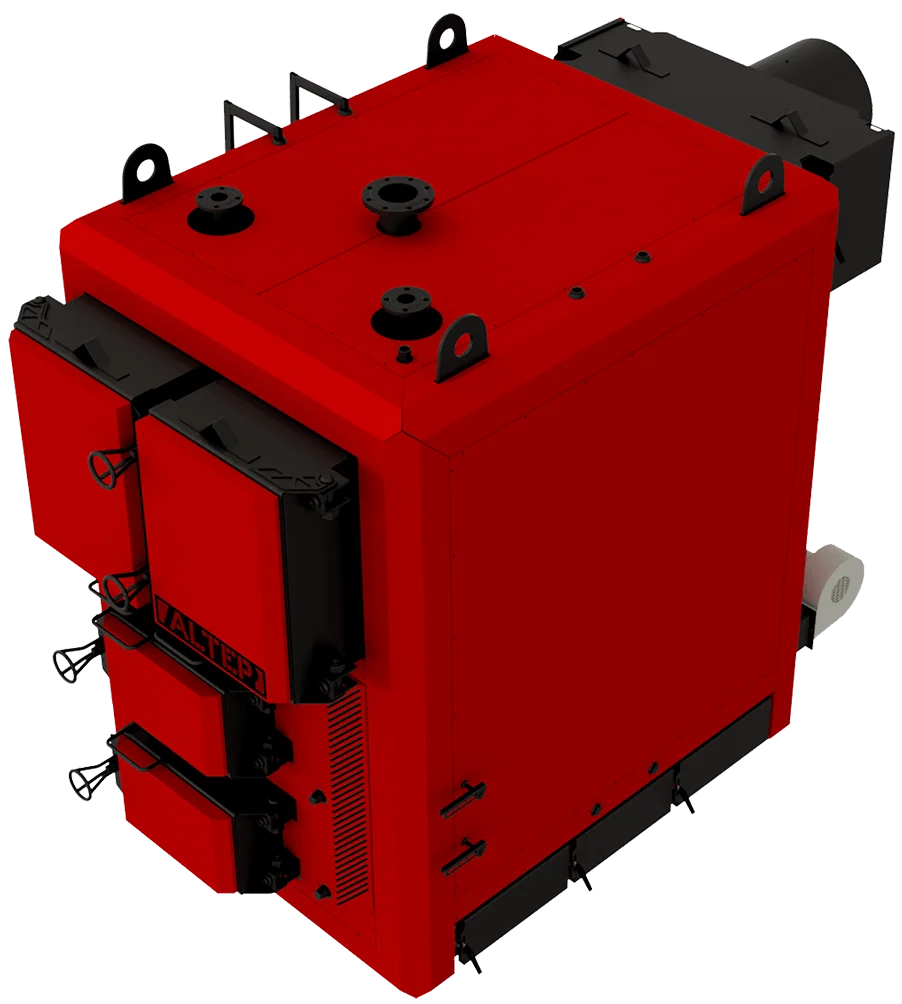

• Два патрубки Ду 65 — під запобіжні клапани.
• Топка 1860 × 1640 мм — глибина і ширина.
• Блок управління з PID — тримає температуру води.

Корпус 2430 × 2870 × 3400 мм

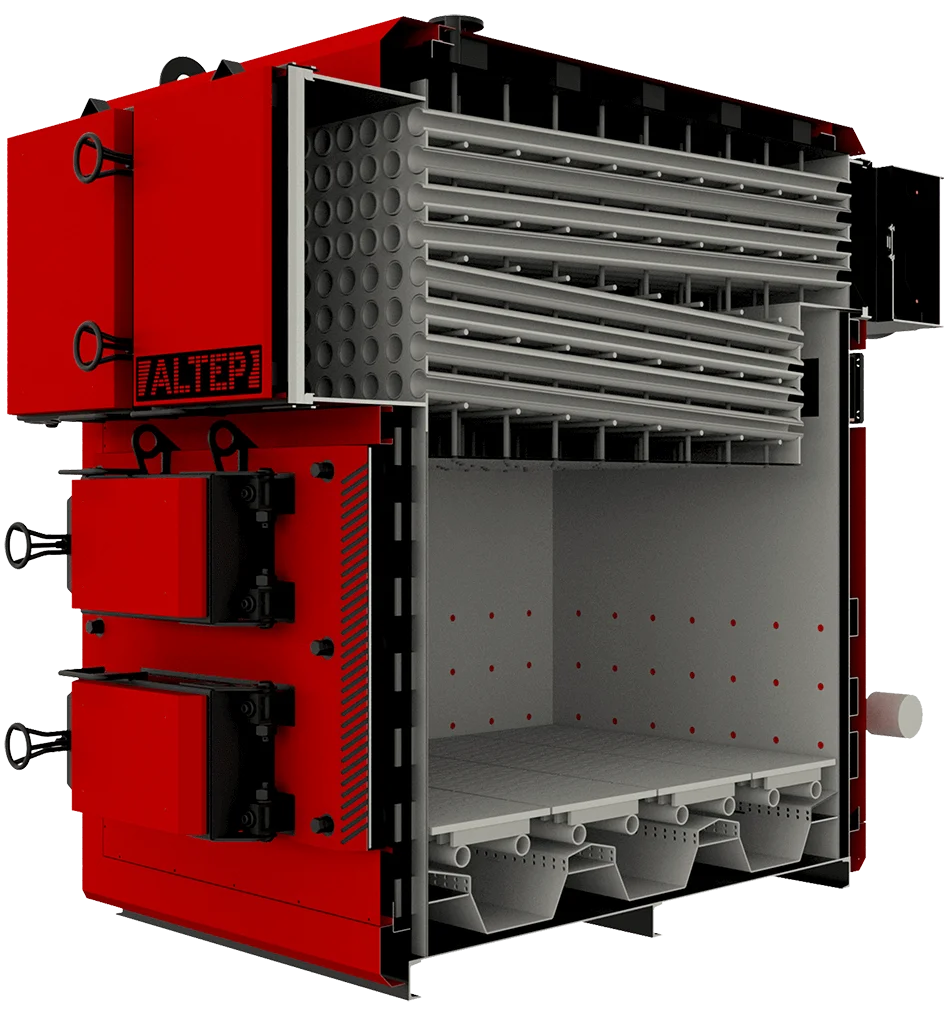

Твердопаливний котел на 1000 кВт на 200 мм вищий за MEGA 800 — 2870 мм, а ширина 2430 мм і довжина 3400 мм ті самі. Корпус і теплообмінник — зі сталі 6–10 мм, трубний теплообмінник викладений шамотним каменем.

Димохід

Рекомендований димохід для котла на 1000 кВт — внутрішнім діаметром 500 мм, перерізом 1970 см² і заввишки щонайменше 24 м. Тяга за котлом — 60–80 Па, гази на виході — 100–180 °C.

Обслуговування

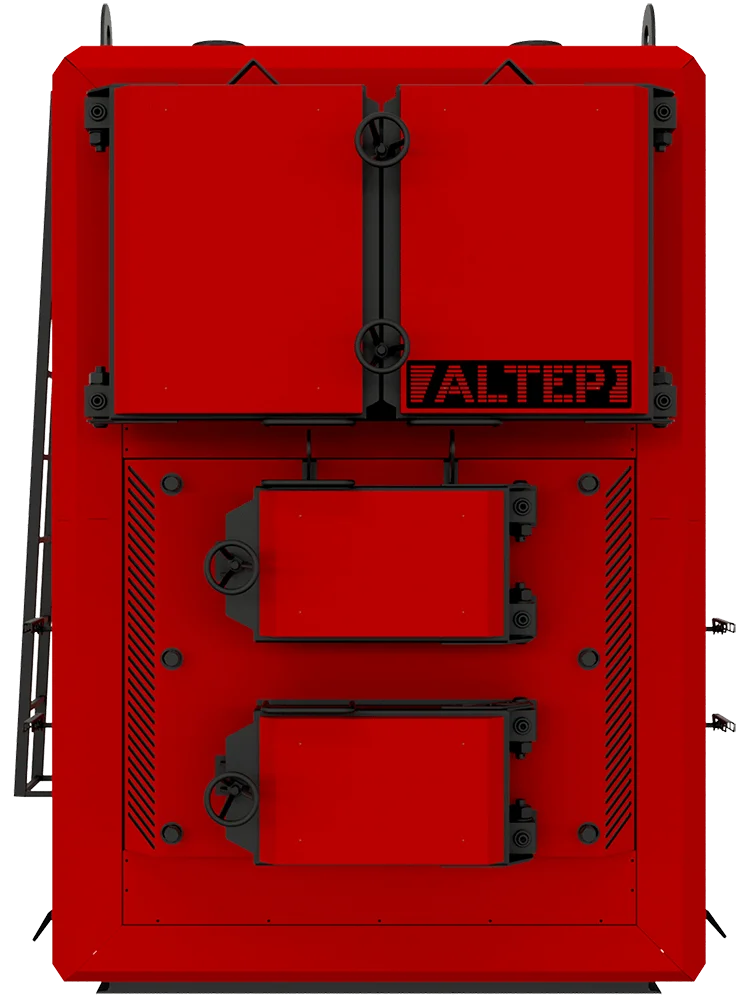

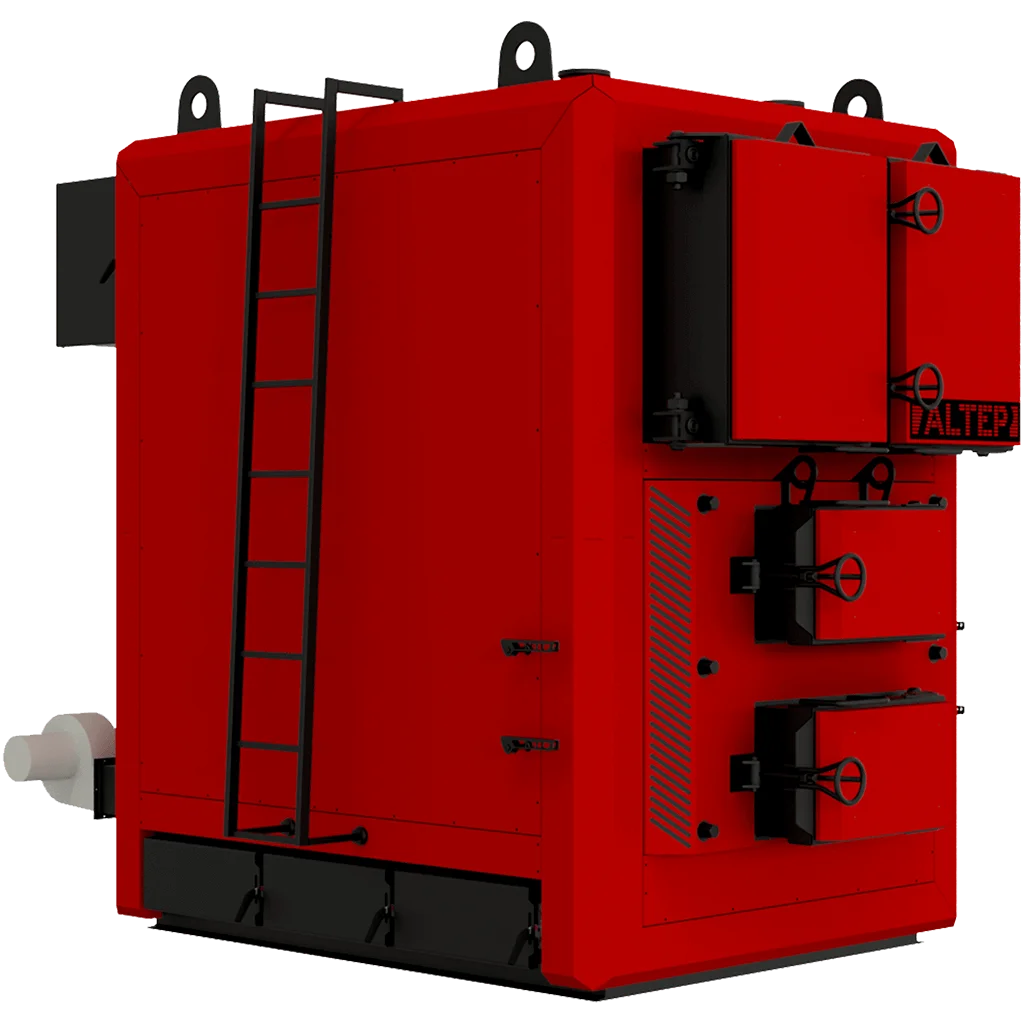

Крім дверей топки, котел має завантажувальні дверцята 660 × 460 мм, колосникові дверцята, дверцята зольника і дверцята конвекційної частини. Зона чищення розташована в другій поворотній камері між двома рядами жарових труб. Для монтажу на котлі є драбина, а воду з котла зливають через окремий штуцер.

Захист дверей і тиск

Двері топки герметичні, з подвійною ізоляцією 70 мм, і охолоджуються окремим контуром: насос, гнучкі шланги, два крани аварійного відключення і запобіжний клапан дверей. Номінальний робочий тиск води — 0,30 МПа, випробувальний — до 0,50 МПа, вода в котлі — від 58 до 85 °C.

Паливо і живлення

Котел Альтеп MEGA 1000 розрахований на антрацит, кам'яне вугілля і дрова, ККД на кам'яному вугіллі — не менше 86 %. Повітря на горіння регулюють заслінками під вид палива, а вентилятори нагнітання з блоком управління споживають не більше 1110 Вт. Пряму і зворотну воду під'єднують фланцями Ду 125.
