Котел пелетний твердопаливний Ретра-4М Trio 550 кВт

Автономну котельню на 5500 м² приміщень зі стелею до 3,5 м обслуговує пелетний котел Ретра-4М Trio на 550 кВт. Його ставлять у навчальних закладах, адміністративних і комунальних будівлях, теплицях та на виробництві, де немає централізованого тепла.

Переваги

• Гранули подаються самі — з бункера на 2 м³ через шнек до ретортного пальника
• Пальник приймає пелети й вугілля до 15 мм, а з механізмом ворушіння — щепу й тирсу
• Резервна топка 1,29 м³ — кам'яне вугілля, антрацит, брикет, дрова
• Подвійний захист шнека від займання
• Два запобіжні клапани 2"
• Вертикальна драбина в комплекті

Режим пальника

Мотор-редуктор приводить у дію гвинтовий шнек, і гранули надходять із бункера в пелетний пальник; вентилятор забезпечує обдув. Мікропроцесорний терморегулятор вмикає їх так, щоб вода трималася на заданій температурі, а налаштування виконують через меню.

Бункер для гранул

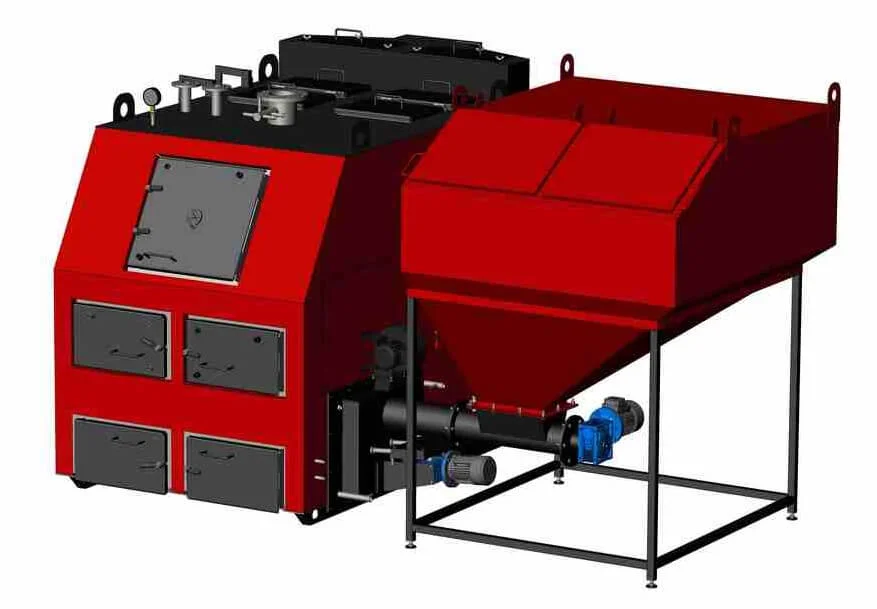

Сталевий бункер має форму зрізаної піраміди й стоїть на стійках, висоту яких підганяють регулювальними планками. У днищі — квадратна воронка із засувкою для регулювання або зупинки подачі, на її фланці закріплено шнек пальника. Кришка люка ущільнена гумою; без ущільнення бункер експлуатувати не можна. Бункер ставлять на рівний майданчик котельні. Двом однаковим котлам можна замовити спільний бункер до 8 м³.

Система пожежогасіння

Шнек обладнаний термостатичним клапаном BVTS. Клапан стежить за нагрівом труби транспортера й, щойно температура перевищить 95 °C або з'явиться полум'я, пускає в шнек воду з бака, підвішеного на кронштейні.

Ручне паливо

Верхня камера має 1220 мм у довжину, 1435 мм у ширину й 740 мм у висоту. Паливо закладають через люк 590 × 585 мм; по периметру камери подається повітря, яке створює «повітряний кокон», а вторинне повітря допалює гази.

Скільки палива і газів

Котел витрачає на номіналі до 138 кг/год палива на 18 000 кДж/кг або до 92 кг/год палива на 27 000 кДж/кг. Об'єм димових газів на повній потужності — близько 962 м³/год (антрацит) і 1440 м³/год (дрова), на мінімальній при антрациті — 481 м³/год.

Теплообмінник 45,1 м²

У Ретра-4М сталеві стінки завтовшки 6 мм дають 45,1 м² теплообміну, і цю поверхню омивають 1350 л води. Камери розділяє колосникова решітка, за ними прямі перегородки створюють конвективні канали з водяним охолодженням. Продуктивність — 550 кВт ±10 %, регулювання — від 50 %, клас котла — 3-й.

Підключення

Фланці подачі й зворотки — Dy 150, клапанів безпеки два, обидва на різьбі 2", злив — з різьбою 1'' зовні. Подача — до 95 °C, зворотна вода — не нижче 55 °C. Розрідження за котлом — до 80 Па, аеродинамічний опір — до 200 Па.

Габарити й вага

Разом із бункером цей твердопаливний котел має 2950 × 4110 × 2370 мм (довжина, ширина, висота), а його маса без води — 5020 кг.

Корпус

Мінеральна вата лежить між теплообмінником і зовнішнім сталевим кожухом, пофарбованим порошково. Зверху є люк для чистки прямих перегородок, з боків унизу — люки для сажі й попелу, спереду — люки для закладки, шурування й золи, а ззаду — зливний патрубок із кульовим краном.

Що в комплекті

Котел Ретра Trio на 550 кВт постачається з пультом, ретортним пальником, його вентилятором і системою пожежогасіння, бункерною ємністю, запобіжними клапанами, кульовим краном, манометром із краном і вертикальною драбиною, а також із паспортом, посібником із монтажу, настановами на пальник і бункер та інструкцією до пульта. Можна дозамовити віддалений контроль, автоматичне золовидалення, механізм ворушіння, автоматизований склад палива й посилений теплообмінник на 0,6 МПа.

Гарантія

Гарантія діє за умови пусконаладки силами заводу або фахівців із його спеціальним дозволом. Теплообмінник має гарантію на 60 місяців від запуску, якщо його оформлено актом, і в межах 72 місяців від відвантаження; на інші вузли, зокрема пальник і бункер, — 12 місяців. Ресурс — від 10 років.

Розрахункові умови

Робочий тиск теплоносія мінімум 0,15 МПа; для систем під вищим тиском котел замовляють у посиленому виконанні на 0,6 МПа. Надлишок повітря для горіння закладено 1,3 на дровах і антрациті та 1,5 на торфі й бурому вугіллі. Ручна закладка тут лише запасний варіант: щоб постійно палити вручну, біля котла довелося б чергувати цілодобово.
