Котел пелетний твердопаливний Ретра-4М Trio 98 кВт

На 1000 м² приміщень зі стелею до 3,5 м розрахований пелетний котел Ретра-4М Trio потужністю 98 кВт. Ця модель відома також як Retra 100-4М. Основне паливо подає шнек із бункера на 1 м³ у ретортний пальник, а верхня камера служить резервною топкою для дров і вугілля.

Переваги моделі

• Пальник і запасна топка — дві камери згоряння в одному теплообміннику
• Гранули або вугілля до 25 мм — автоматична подача з бункера
• Бункер 1 м³ — стандартна ємність для цієї моделі
• Клапан BVTS — заливає шнек водою при нагріві понад 95 °C чи появі полум'я
• Люк 430 × 310 мм — для поліньєв і брикетів у резервному режимі
• Прямі перегородки з водяним охолодженням — конвективні канали теплообмінника

Режим ретортного пальника

Пальник ставлять замість бокового люка. Пелети з бункера бере шнек із мотор-редуктором, горіння йде в нижній камері, повітря подає лише вентилятор на пальнику. Розсікач первинного повітря й чавунну решітку на цей час знімають і глушать колектор. Подачу й обдув регулює блок керування з комплекту пальника, а нижня камера одночасно є зольником — із нього попіл виймають зольним ящиком.

Бункер і пожежогасіння

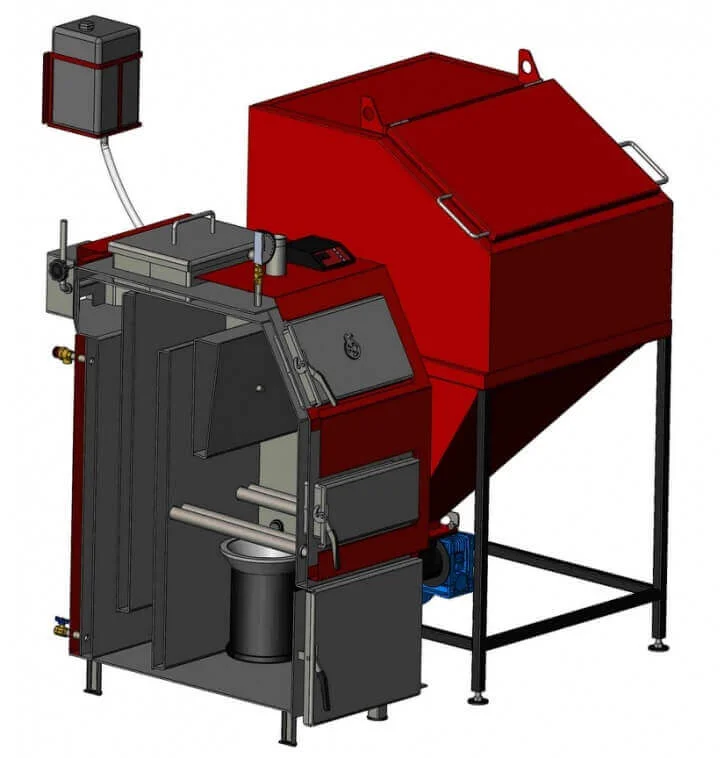

Бункер — сталева зрізана піраміда на стійках із регулювальними планками, з воронкою внизу та засувкою для регулювання чи зупинки подачі. Кришку люка ущільнює гумова стрічка; без неї бункер не експлуатують. Від загоряння в шнеку котел захищає система пожежогасіння: бак води на кронштейні, шланг і термостатичний клапан BVTS на транспортері.

Резервне паливо

Дрова, кам'яне вугілля, антрацит чи торф'яні брикети палять у верхній камері на чавунних колосниках, які замовляють окремо. Камера має 890 × 690 × 590 мм і об'єм 370 л.

Витрата пелет і вугілля

Годинна витрата на номіналі — 22,8 кг палива з теплотворністю 18 МДж/кг або 15,6 кг палива на 27 МДж/кг.

Теплообмінник 8,7 м²

Поверхня сталевого теплообмінника Ретра-4М — 8,7 м², стінка — 5 мм, а води він вміщує 301 л. Чавунна решітка відокремлює верхню камеру від нижньої, прямі перегородки за ними формують конвективні канали. Корпус утеплений мінеральною ватою під кожухом із порошковим покриттям. Для чистки є верхній люк і бокові люки знизу.

Підключення і тиск

Котел тримає робочий тиск 0,1–0,3 МПа, а в посиленому виконанні — до 0,6 МПа. Подача 2" виходить зверху, зворотка 2" — ззаду, запобіжний клапан — 1". Котел підходить для відкритих систем із природною циркуляцією й закритих із насосом; вода нагрівається до 95 °C, зворотна — не холодніша за 55 °C.

Димохід від 13 м

Патрубок під димохід — Ø250 мм. Труба потрібна діаметром 250 мм і заввишки не менше 13 м, розрідження — до 40 Па. Без води котел важить 1080 кг, живиться від 220 В.

Комплект

У поставці — котел, ретортний пальник зі шнеком, мотор-редуктором і вентилятором, бункер, система пожежогасіння, пульт, запобіжний клапан, кульовий кран, манометр із краном, зольний ящик і керівництво. Серед замовних опцій — футерування топки, комплект чавунних колосників, золовидалення, отвори під пальник чи бункер і теплообмінник із товщою стінкою.

Опції автоматики

До цього твердопаливного котла можна додати віддалений нагляд за роботою й автоматичне видалення золи, а для котелень із великим запасом гранул — автоматизований склад палива, з якого скребковий чи шнековий транспортер наповнює котловий бункер. Через RS-485 котел підключають до диспетчерської. Футерування топки замовляють для палива, вологість якого перевищує 20 %.

Гарантія

Запуск котла проводить представник заводу або фахівець із дозволом заводу — це умова гарантії. П'ятирічна гарантія на теплообмінник рахується від акта запуску й обмежена 72 місяцями після відвантаження, а на пальник та інші вузли завод дає рік від дня відвантаження. Котел служить не менше 15 років.

Розташування люків і патрубків

Лицьова сторона котла має люк для завантаження палива, шурувальний люк для ворушіння й видалення шлаку та нижній люк для золи. Патрубок подачі й манометр розміщені на верхній стінці поруч із люком, через який чистять прямі перегородки. Ззаду котел має зворотку, злив із кульовим краном і клапан безпеки. Нижні бокові люки, по одному з кожного боку, служать для видалення сажі й попелу.

Модель на 98 кВт підходить для опалення як приватного житла чи дачі, так і виробничих, складських, торгових, соціальних та адміністративних будівель.
