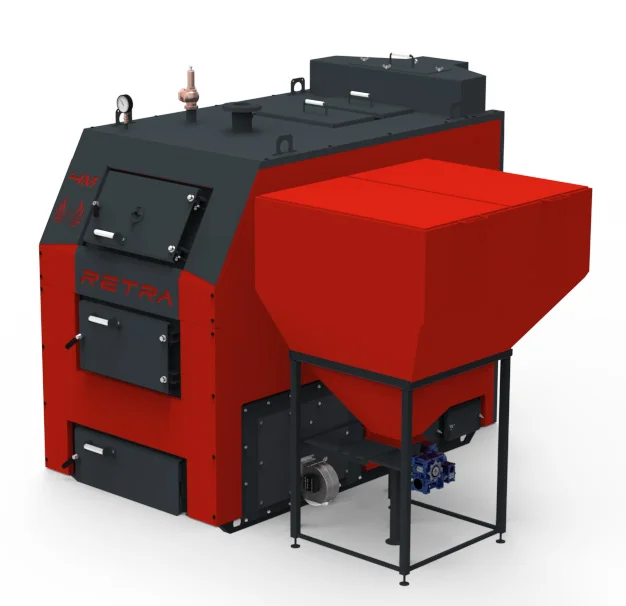

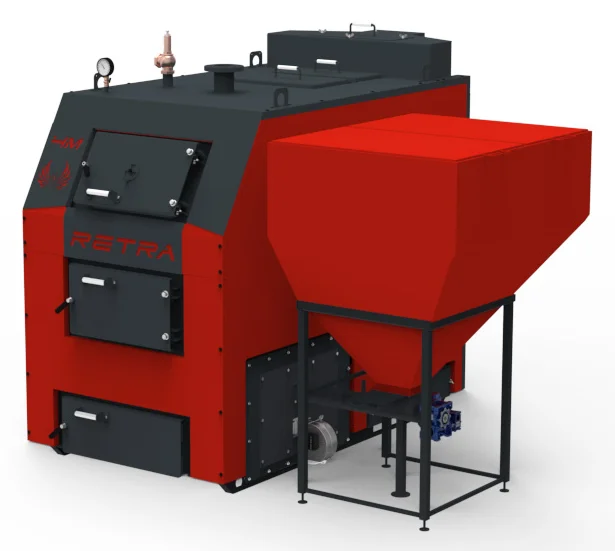

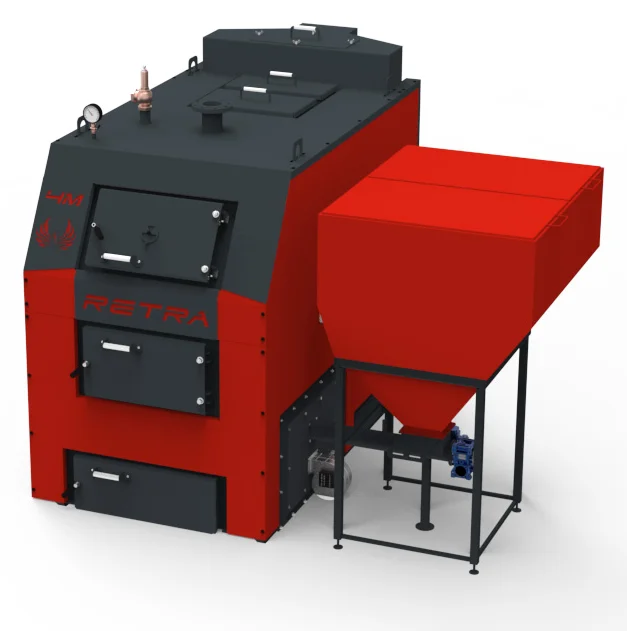

Котел пелетний твердопаливний Ретра-4М Trio 300 кВт

Для опалення 3000 м² приміщень зі стелею до 3,5 м підходить пелетний котел Ретра-4М Trio на 300 кВт. Пелети подаються з бункера в ретортний пальник шнеком, а верхня топка дає змогу перейти на дрова чи вугілля, коли це потрібно.

Переваги котла на 300 кВт

• Дві камери згоряння — пальник унизу, велике паливо вгорі
• Основне паливо — пелетна гранула та дрібне вугілля до 15 мм
• Щепа й тирса — після встановлення системи ворушіння в бункері
• Бункер на 2 м³ — живить пальник автоматично
• Захист від загоряння в шнеку — система пожежогасіння з комплекту пальника
• Регулювання 50–100 % від номінальної потужності

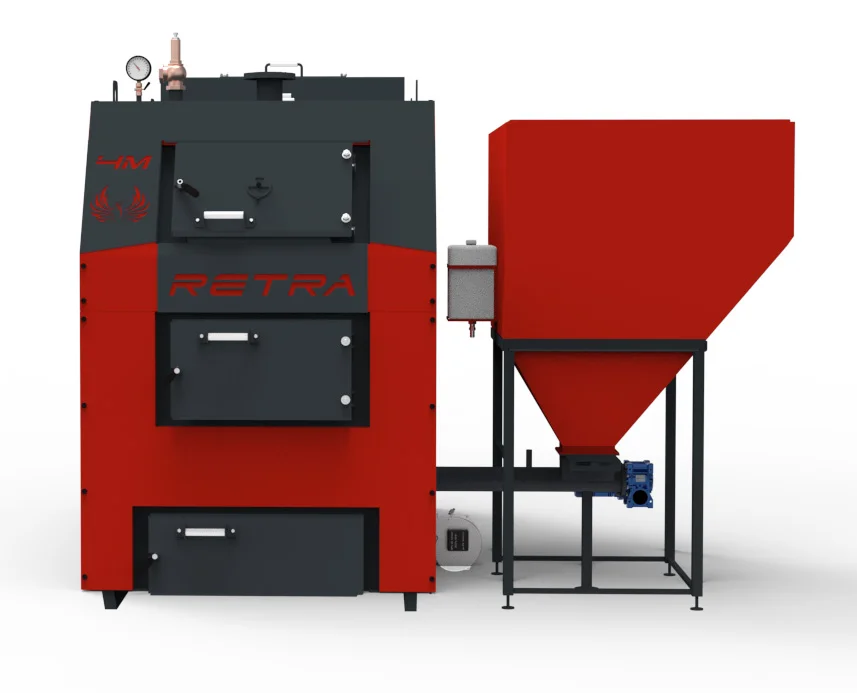

Пальник і бункер

У пелетному пальнику паливо згоряє з обдувом від вентилятора, а гранули туди подає шнек від мотор-редуктора. Мікропроцесорний терморегулятор вмикає й зупиняє шнек та вентилятор, тримаючи задану температуру води. Бункер на 2 м³ стоїть поруч із котлом і за потреби може бути іншої місткості.

Верхня топка 1100 × 1090 × 860 мм

Об'єм верхньої камери згоряння — 1,03 м³. Через люк 530 × 360 мм у неї закладають дрова, брикет, кам'яне вугілля чи антрацит, коли котел працює в ручному режимі. Повітря обтікає паливо по периметру камери, утворюючи «повітряний кокон», а вторинне повітря допалює гази.

Витрата й гази

Котел витрачає до 75 кг/год палива з теплотворністю 18 000 кДж/кг або до 50 кг/год — з теплотворністю 27 000 кДж/кг. Потік димових газів на номіналі — 524 м³/год на антрациті й 785 м³/год на дровах; на мінімальній потужності він удвічі менший — 262 і 393 м³/год.

Теплообмінник

Сталевий теплообмінник котла Ретра-4М зі стінкою 6 мм має площу 26,2 м², а води в котлі — 830 л. Номінал — 300 кВт ±10 %, регулювання — від 50 до 100 %, клас котла — 3-й.

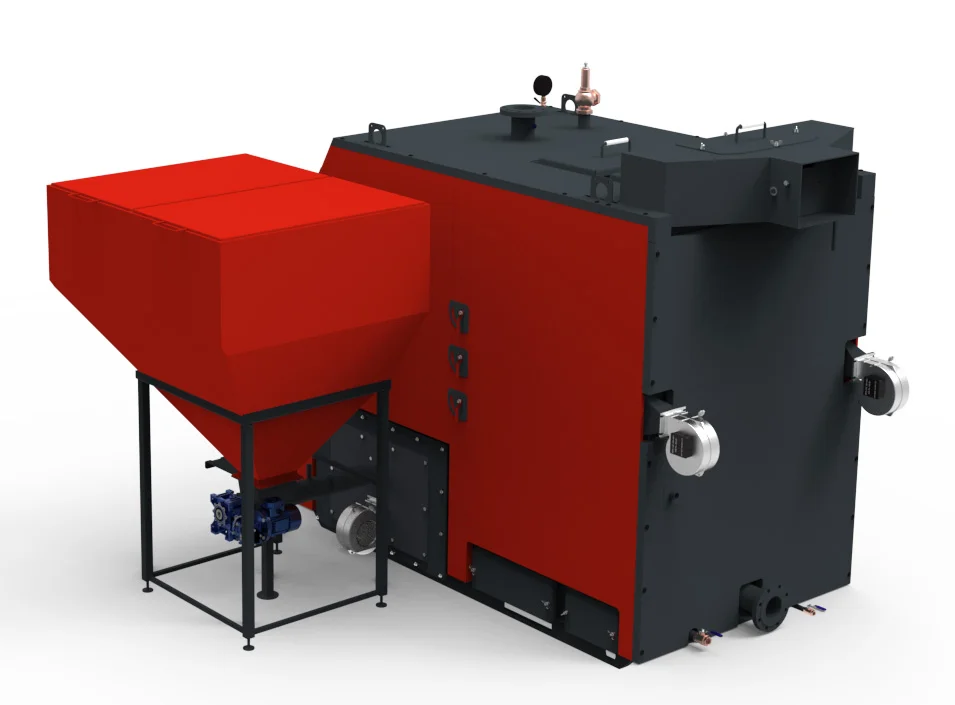

Під'єднання до системи

Подачу й зворотку кріплять на фланцях Dy 100, запобіжний клапан — на різьбу 1½", патрубок зливу має зовнішню різьбу 1''. Котел працює під тиском від 0,15 до 0,30 МПа; посилений варіант на 0,6 МПа виготовляють окремо. Вода в котлі нагрівається не вище 95 °C; холоднішою за 55 °C її в котел не подають.

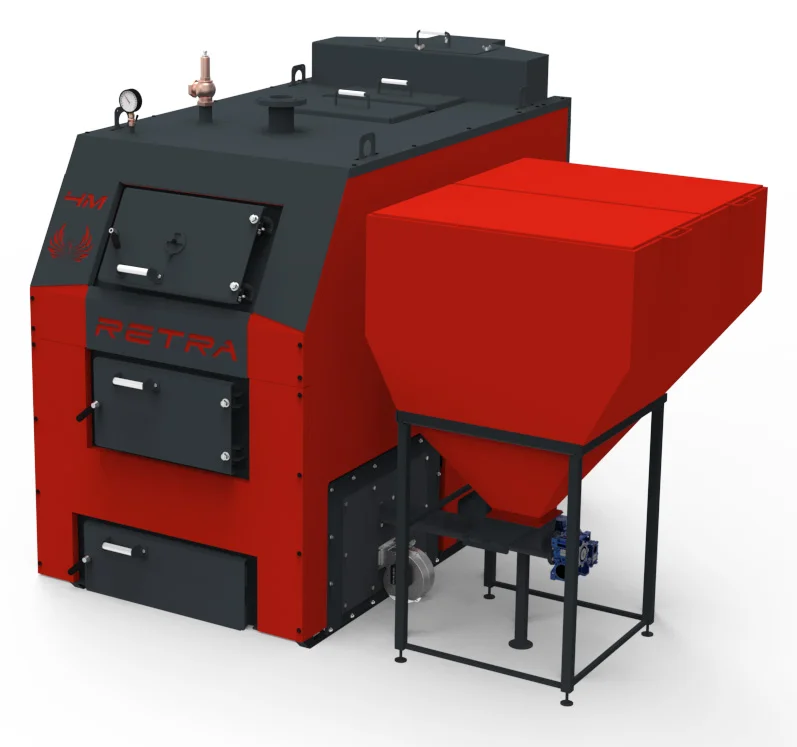

Габарити з бункером

У зборі з бункером цей твердопаливний котел займає 2650 мм у довжину, 3060 мм у ширину й 2250 мм у висоту, а важить без води 2840 кг. Вихід під димохід — 350 × 260 мм, розрідження за котлом — до 60 Па, аеродинамічний опір — до 200 Па.

Що в комплекті

Котел Ретра Trio на 300 кВт отримують із пультом, ретортним пальником, його вентилятором і системою пожежогасіння, бункерною ємністю, запобіжним клапаном, кульовим краном і манометром із краном. До котла додають паспорт, керівництво з монтажу й експлуатації, настанови на пальник і бункер та інструкцію до пульта.

Опції

За погодженням із заводом котел оснащують механізмом ворушіння в бункері, автоматичним золовидаленням, віддаленим контролем роботи й автоматизованим складом палива. Стінку теплообмінника на замовлення роблять товщою — до 10 мм; двом котлам однакової потужності можуть зробити спільний бункер до 8 м³.

Гарантія

Гарантію завод дає за умови, що пусконаладку провели його представники або фахівці з дозволом. Теплообмінник гарантовано на 60 місяців від запуску за актом (не довше 72 місяців від відвантаження), комплектуючі — вентилятор, пульт, манометр, клапан, мотор-редуктор, пальник, живильний бункер — на 12 місяців. Термін експлуатації — від 10 років.

Як влаштовано бункер

Бункер на 2 м³ — сталева конструкція у вигляді зрізаної піраміди на стійках; регулювальні планки дозволяють виставити його рівно. Пелети витікають через квадратну воронку в днищі, де стоїть засувка, — так подачу можна зменшити або зупинити. До фланця воронки під'єднано шнек пальника, а кришку засипного люка ущільнює гумова стрічка: без неї працювати з бункером заборонено.

Пожежогасіння BVTS

Систему складають бак для води з кронштейном і термостатичний клапан BVTS на трубі шнекового транспортера, з'єднаний із баком шлангом. Датчик клапана стежить за температурою поверхні шнека: щойно вона перевищить 95 °C або в шнеку з'явиться вогонь, транспортер автоматично заливається водою.

Будова котла

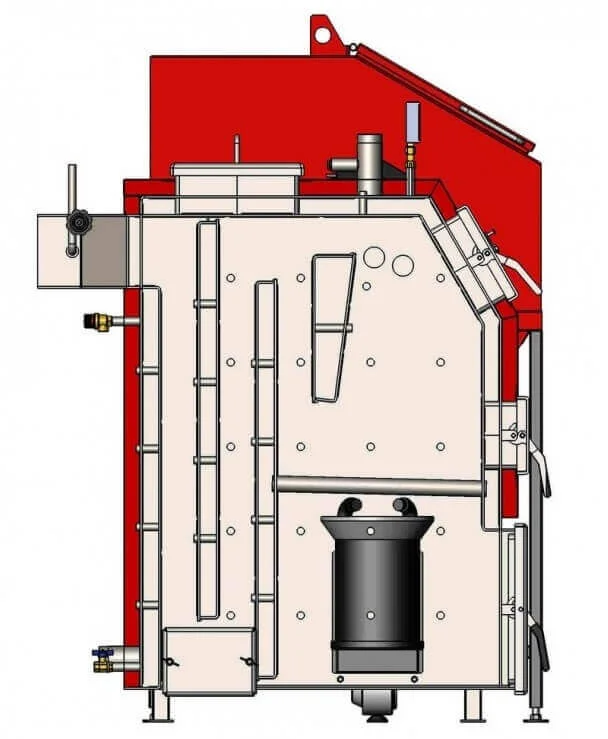

Нижня камера для пальника й верхня для ручного палива розділені колосниковою решіткою; за ними прямі перегородки утворюють конвективні канали, і всі ці поверхні охолоджує вода. Теплообмінник закритий кожухом із листової сталі з порошковою фарбою, проміжок заповнено мінеральною ватою. Для обслуговування є верхній люк чистки каналів і бокові люки для сажі та попелу.
