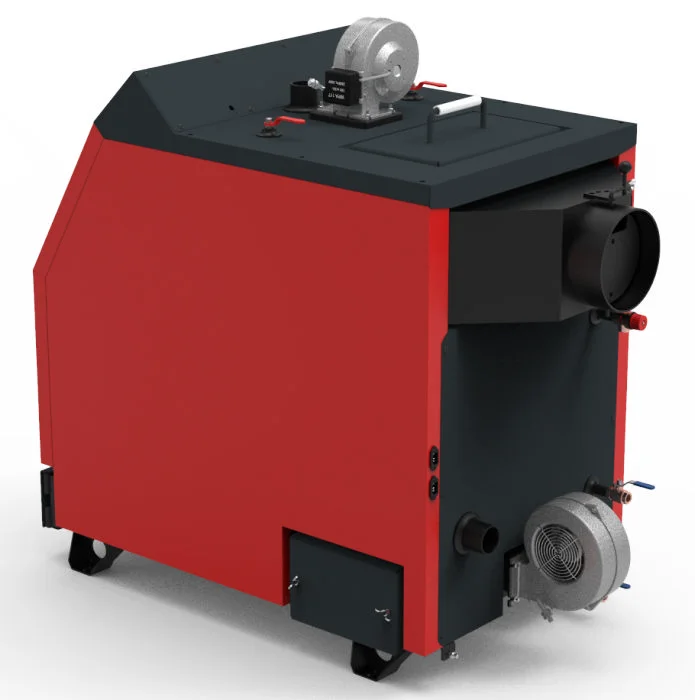

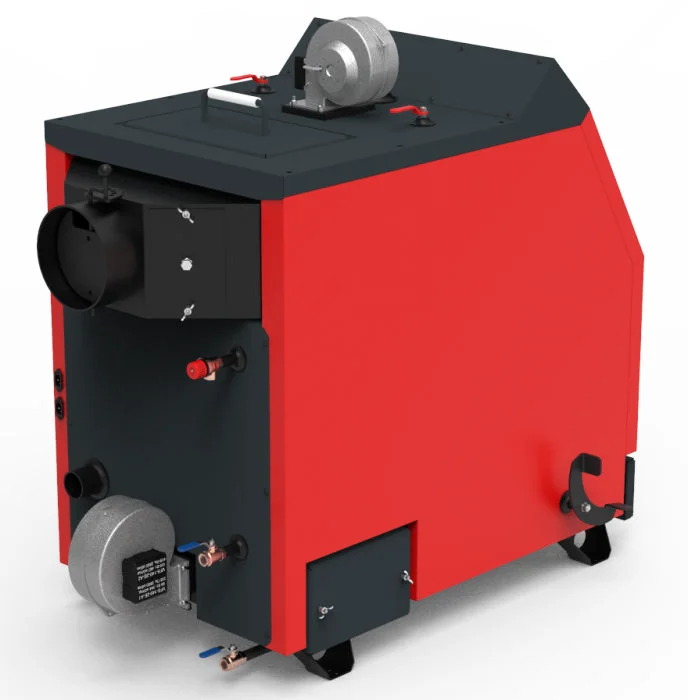

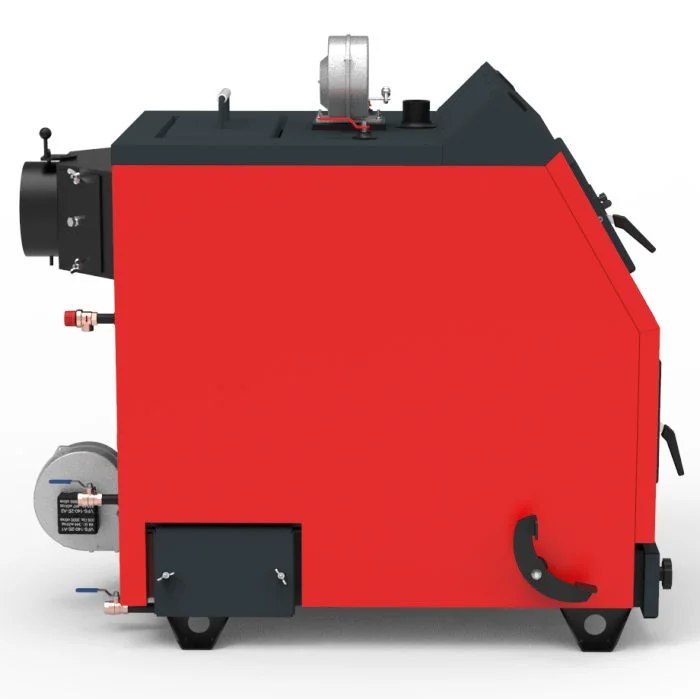

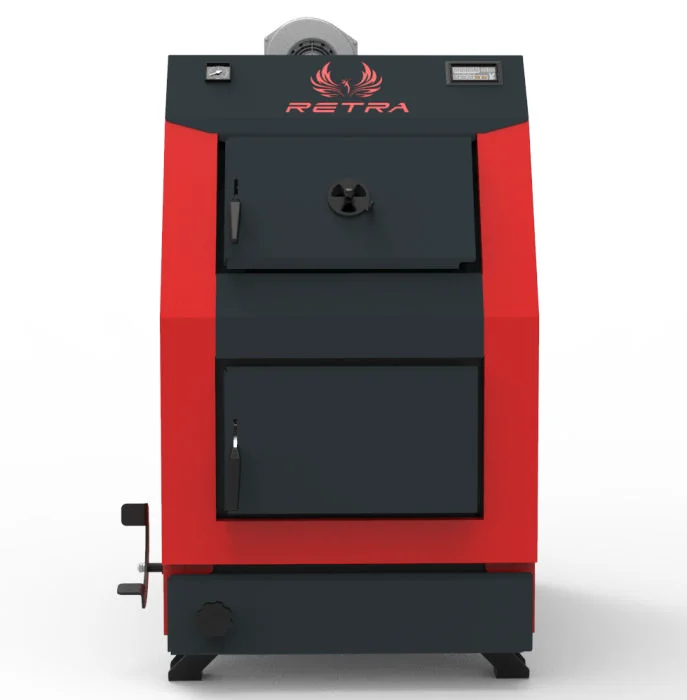

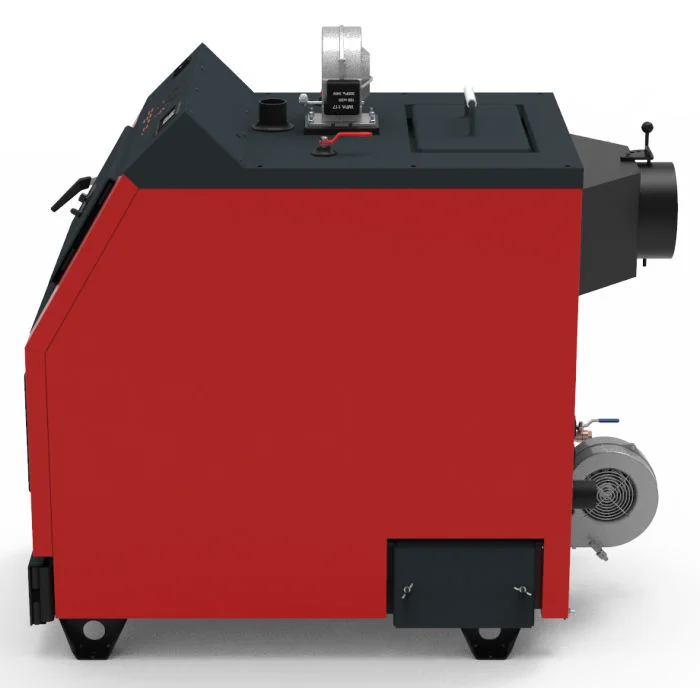

Котел твердопаливний Ретра-3М Plus 25 кВт

На 250 м² опалювальної площі за висоти стелі до 3,5 м розрахований твердопаливний котел Ретра-3М Plus потужністю 25 кВт. Паливо в нього закладають руками, а подачу повітря дозує електроніка: пульт керує вентиляторами первинного й вторинного повітря.

Два вентилятори, водяні колосники та інші переваги

• Двоканальна подача повітря — один вентилятор дує під решітку, другий — у форсунки зверху й з боків топки, тож гази з палива згоряють, а не йдуть у трубу
• Колосники з водою всередині — решітка з труб входить у теплообмінник і гріє воду знизу
• Ворушіння палива на ходу — механічним зворушувачем розпушують шар і очищають решітку без зупинки котла
• 5-й екологічний клас — до нього віднесено оновлену конструкцію серії
• Притиск дверцят регулюється — люки підтягують до щільного прилягання
• Кілька ходів конвективної камери — гази віддають тепло на довшому шляху до димоходу
• RS-485 для диспетчера — опційно котел передає дані на віддалений пульт

Пульт: температура, профіль палива і насос

На пульті задають, якою має бути вода на виході, і вибирають один із профілів: для дров, для торфу чи брикету, для вугілля, для тирси чи щепи. Температуру теплоносія міряє цифровий датчик; за його показами пульт плавно міняє оберти обох вентиляторів і подає живлення на циркуляційний насос. Пороги, за яких вмикаються й вимикаються вентилятори та насос, виставляють окремо.

Про аварію чи нештатний режим пульт повідомляє звуковим сигналом і світловою індикацією. Якщо вода перегріється, аварійний термостат вимкне вентилятори. Можна підключити кліматичний терморегулятор, а за протоколом ModBus передавати температуру, сигнали та команди пуску чи зупинки на диспетчерський комп'ютер.

Вугілля, брикет, дрова і тирса

Головне паливо для котла — вугілля та брикети. Палити можна й сумішшю вугілля з дровами, а також деревиною та рослинними відходами — тріскою, стружкою, тирсою, корою, — якщо їхня вологість не перевищує 30 %. Під вологішу сировину замовляють футерування топки вогнетривкою цеглою. Для вугілля на водяні колосники кладуть чавунні решітки, а шурувальний люк захищають чавунним екраном.

Топка 600 × 400 × 520 мм і тяга 25 Па

Камера згоряння має 600 мм углиб, 400 мм ушир і 520 мм заввишки; паливо кладуть через горловину 350 × 235 мм. Спереду є ще шурувальний люк для шлаку й ворушіння та люк для золи. Розрідження за котлом потрібне невелике — до 25 Па. Патрубок під димохід — Ø200, труба такого самого діаметра має бути не нижчою за 7 м.

Сталь 6 мм, 2,6 м² теплообміну і 100 л води

У Ретра-3М стінки топки й теплообмінника — сталь 6 мм, ресурс котла — не менше 15 років. Вода зі зворотки заходить у сорочку об'ємом 100 л і нагрівається спершу від полум'я в топці, а потім від гарячих газів у конвективній частині; площа теплообміну — 2,6 м². Ззовні теплообмінник утеплено й закрито кожухом із порошковим покриттям.

Підключення 2" і тиск до 0,2 МПа

Подача й зворотка мають різьбу 2", запобіжний клапан ставлять на ½". Робочий тиск теплоносія — від 0,1 до 0,2 МПа, вода на виході — до 95 °C, на вході — не холодніша за 55 °C. Основний варіант підключення — відкрита система з природною циркуляцією, теплоносій — хімічно очищена вода.

1260 × 710 × 1080 мм і 345 кг

Цей твердопаливний котел займає 1260 мм у довжину й 710 мм у ширину, а заввишки разом із вентиляторами має 1080 мм. Без води він важить 345 кг. Автоматика й вентилятори беруть із мережі 220 В не більше 110 Вт.

Що в коробці і що замовляють окремо

Котел Ретра на 25 кВт постачають із пультом, вентиляторами первинного й вторинного повітря, запобіжним клапаном, кульовим краном, манометром із клапаном, зольним ящиком та інструкцією з монтажу. Окремо доступні футерування, чавунні колосники, система золовидалення, кочегарний інструмент, вторинні фланці й бункер для щепи, тирси чи пелет.

Гарантія 60 місяців на теплообмінник

Теплообмінник має гарантію 60 місяців від запуску за актом, але не більше 72 місяців від відвантаження із заводу. Вентилятори, пульт, манометр і клапан покриває 12-місячна гарантія. Автоматику живлять через стабілізатор напруги, інакше гарантія на неї втрачається.

Як влаштована топка

Спереду й з боків топку обмежують стінки теплообмінника, ззаду — Г-подібна перегородка, знизу — колосникові труби, тож усю внутрішню поверхню камери охолоджує вода. Первинне повітря подає колектор із вентилятором і шибером, вторинне розходиться через верхні й бічні колектори зі своїми шиберами. Димохід ззаду має поворотний шибер газоходу.
